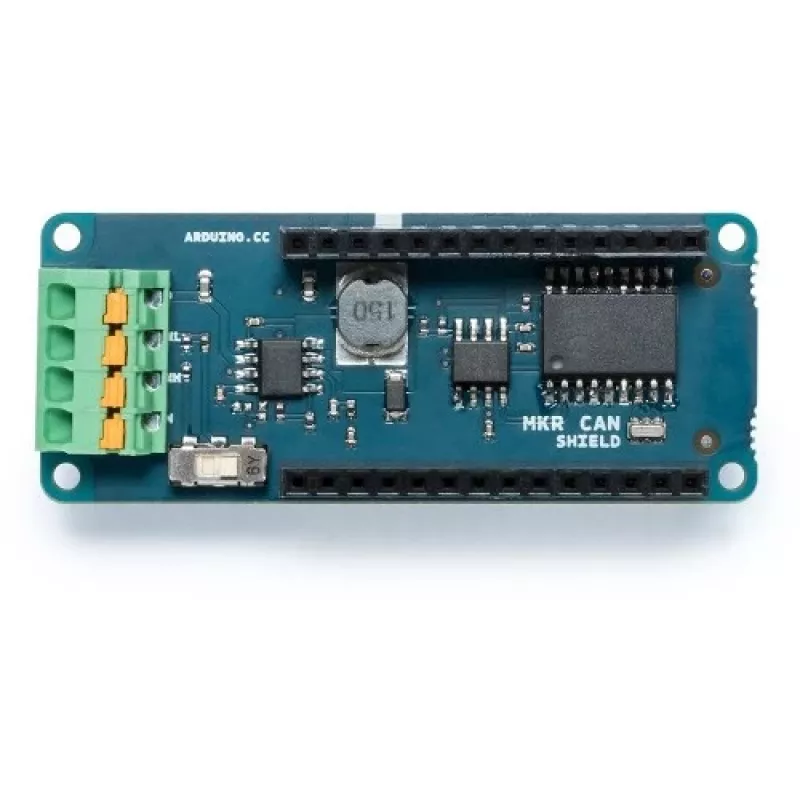

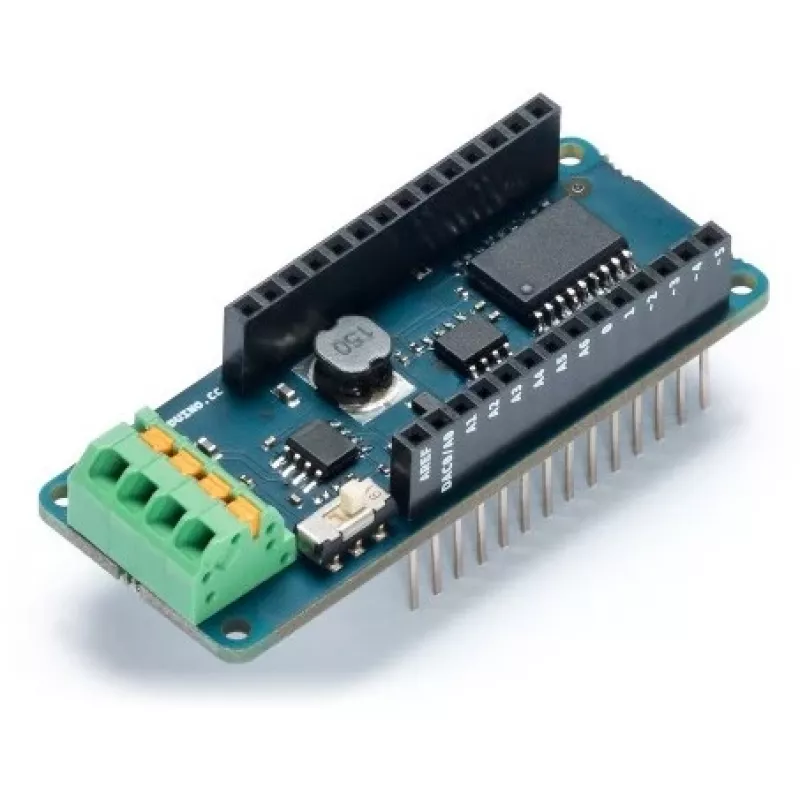

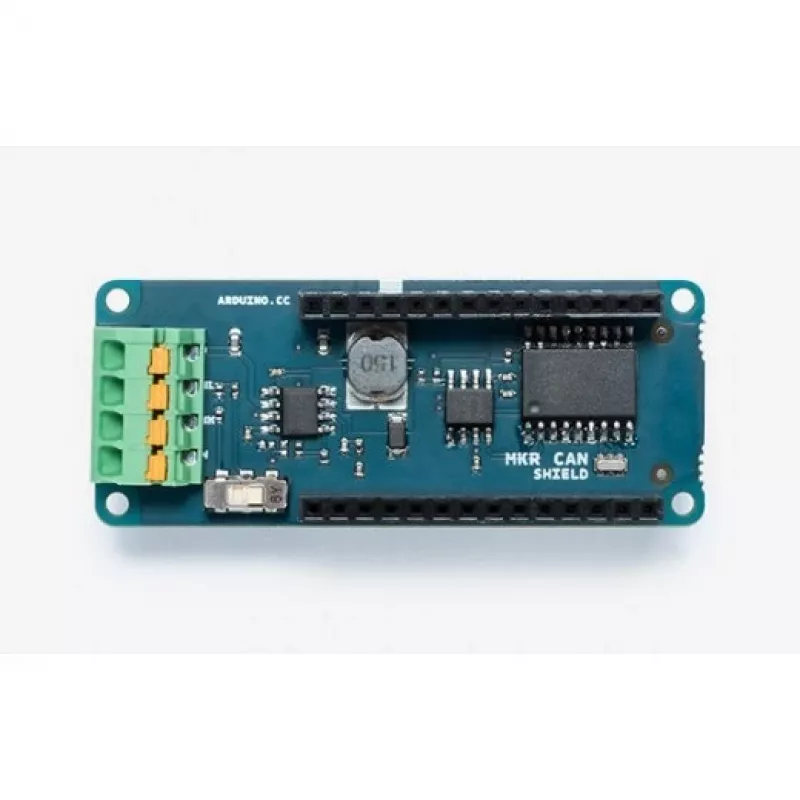

CAN skydas Arduino ASX00005

„Arduino ASX00005“ CAN skydas leidžia „Arduino MKR“ plokštėms prisijungti prie CAN (Controller Area tinklo) magistralių, skirtų ryšiui transporto priemonėse ir su kitais CAN įrenginiais. Jame integruotas CAN valdiklis ir siųstuvas-imtuvas, užtikrinant kompaktišką sprendimą patikimam CAN duomenų apsikeitimui, tinkamą automobilių ir pramonės projektams, kur reikia sujungti „Arduino“ plokštes su jutikliais, varikliais ir ekranais CAN tinkle.

Privalumai

CAN skydas pasižymi patikima CAN valdiklio ir siųstuvo-imtuvo aparatine įranga, suderinamumu su keliais „Arduino MKR“ modeliais ir kompaktišku formos faktoriumi, supaprastinančiu integravimą. Jis palengvina stabilų duomenų perdavimą per CAN magistralę ir sumažina „Arduino MKR“ plokščių prijungimo prie automobilių ar pramoninių CAN sistemų sudėtingumą.

Tinka

• Transporto priemonių tinklo ryšiui ir diagnostikai
• Automobilių elektronikos prototipų kūrimui (išmaniosios transporto priemonės, autonominės sistemos)
• Pramoninių jutiklių, pavarų ir ekranų prijungimui per CAN
• Robotikos ir dronų sistemoms, kurioms reikalingas CAN ryšys

Pagrindinės specifikacijos

• Gamintojas: Arduino
• Modelis / MPN: ASX00005
• EAN: 7630049200302
• Sąsaja: CAN valdiklis ir CAN siųstuvas-imtuvas
• Formos faktorius: Skydas, skirtas „Arduino MKR“ plokštėms

Kaip naudoti

Uždėkite CAN skydą ant suderinamos „Arduino MKR“ plokštės ir pritvirtinkite jungtis. Prijunkite CAN magistralės laidus pagal jūsų transporto priemonės ar sistemos specifikacijas (CAN High ir CAN Low) ir tiekite tinkamą maitinimą MKR plokštei. Naudokite „Arduino CAN“ bibliotekas ir pavyzdinius eskizus, kad inicijuotumėte valdiklį, nustatytumėte magistralės greitį ir siųstumėte ar priimtumėte CAN kadrus. Patikrinkite terminavimo varžą CAN magistralėje ir sukonfigūruokite pranešimų filtrus pagal savo programos reikalavimus.

Rekomendacijos

Naudokite tinkamą CAN terminavimą ir įžeminimą, kai jungiatės prie transporto priemonių ar pramoninių CAN tinklų. Užtikrinkite įtampos suderinamumą ir laikykitės saugos procedūrų sąsajoms su automobilių sistemomis. Dėl teisingo laidų sujungimo, magistralės greičio nustatymų ir kodo pavyzdžių žr. „Arduino“ dokumentaciją ir CAN bibliotekos nuorodas.
