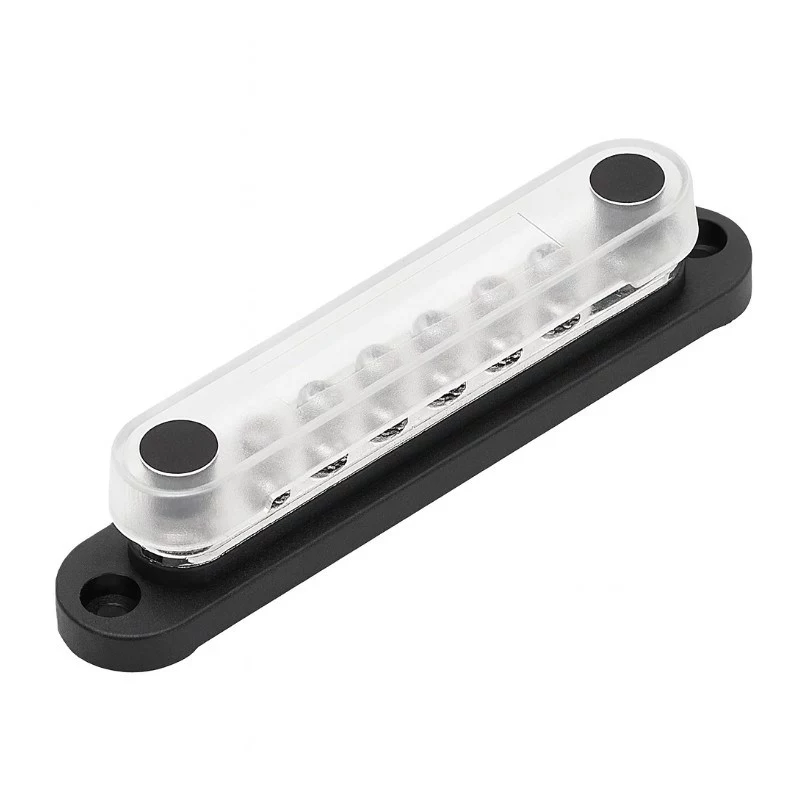

Busbar Solvian 48V 150A – 4 varžtų alavuoto vario maitinimo paskirstymo blokas DC sistemoms

48V DC saulės masyve ar jūrinėje akumuliatorių baterijoje kiekvienas sujungimo taškas turi atlaikyti didelę srovę be įtampos kritimo ar šilumos kaupimosi. Busbar Solvian 48V 150A užtikrina centralizuotą mažos varžos jungtį teigiamam ir neigiamam paskirstymui, turinčią keturis M8 varžtus ant alavuoto vario juostos, skirtos 150A nuolatinei srovei. Sumontuokite jį korpuse, prijunkite akumuliatorių, inverterį ir apkrovos grandines – gausite švarų, saugų ir lengvai prižiūrimą maitinimo paskirstymo sprendimą.

Pagrindinės specifikacijos

• Nominali sistemos įtampa: 48V DC (maks. 60V DC)
• Nuolatinės srovės vertė: 150A
• Gnybtų varžtų skaičius: 4 (M8 sriegis)
• Busbar medžiaga: alavuotas varis, atsparus korozijai
• Pagrindo medžiaga: stiklo pluoštu sustiprintas nailonas (liepsnai atsparus)
• Dangtis: skaidrus polikarbonatas, leidžiantis apžiūrėti ir užtikrinantis apsaugą nuo prisilietimo
• Montavimas: paviršinis su 5 mm skylėmis
• Rekomenduojamas gnybtų sukimo momentas: 10 Nm (7,4 ft-lb)
• Darbinė temperatūra: nuo -40°C iki +85°C
• Dielektrinis stipris: 1500V AC 1 minutę
• Izoliacijos varža: >100 MΩ

Kodėl verta rinktis

Šis busbar pašalina netvarkingus laidus ir daugybę žiedinių gnybtų, sukrautų ant vieno stulpelio. Alavuoto vario laidininkas užtikrina puikų laidumą ir atsparumą oksidacijai, o sustiprintas nailono pagrindas – didelį mechaninį stiprumą ir elektrinę izoliaciją. Skaidrus dangtis leidžia greitai apžiūrėti be apsaugos nuėmimo, sumažinant atsitiktinio trumpojo jungimo riziką. Turėdamas 150A vertę, jis lengvai atlaiko daugumos 48V sistemų poreikius, įskaitant inverterius iki 7,2kW.

Idealūs naudojimo atvejai

• DC maitinimo paskirstymas autonominių saulės elektrinių įrenginiuose
• Jūriniai ir RV elektros skydai akumuliatorių ir apkrovų prijungimui
• Automobilių pagalbinės maitinimo sistemos
• Pramoninė 48V DC įranga ir valdymo spintos
• Kelių neigiamų grąžinimų sujungimas į vieną centralizuotą tašką

Gera žinoti

Visada priveržkite jungtis rekomenduojamu 10 Nm sukimo momentu, kad užtikrintumėte mažą kontaktinę varžą ir išvengtumėte atsilaisvinimo dėl vibracijos. Busbar skirtas paviršiniam montavimui; naudokite tinkamus varžtus per 5 mm skyles. Didesnės srovės reikmėms apsvarstykite galimybę lygiagrečiai sujungti kelis busbarus arba naudoti didesnį laidininką. Darbinės temperatūros diapazonas nuo -40°C iki +85°C leidžia naudoti atšiauriose aplinkose, tačiau venkite tiesioginio sąlyčio su vandeniu ar ėsdinančiomis cheminėmis medžiagomis, nebent būtų užtikrinta papildoma apsauga.
