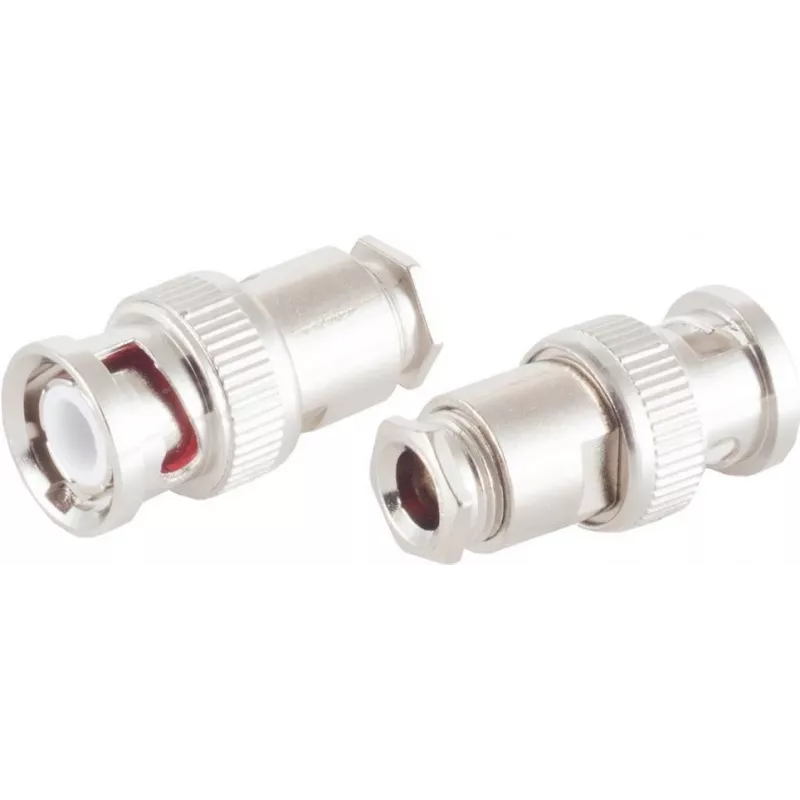

BNC vaizdo jungtis ShiverPeaks 98802-2 RG59 koaksialiniam kabeliui, U-spaustuko užbaiga

BNC vaizdo jungtis ShiverPeaks 98802-2 RG59 koaksialiniam kabeliui su U-spaustuko užbaiga yra metalinė BNC jungtis, suprojektuota naudoti vaizdo ir stebėjimo įrenginiuose, kuriuose naudojamas RG59 kabelis. Ji turi standartinę bajonetinio tipo jungtį, suderinamą su CCTV kameromis, monitoriais ir analogine vaizdo įranga. U-spaustuko užbaiga pritvirtina kabelio pynę ir laidininką, užtikrindama stabilią mechaninę jungtį ir pastovų elektrinį kontaktą signalo perdavimui.

Privalumai

Ši jungtis sujungia kompaktišką BNC bajonetinę sąsają su U-spaustuko tvirtinimo metodu, suteikdama greito montavimo ir patikimo laikymo balansą. Metalinis korpusas užtikrina gerą ekranavimo efektyvumą ir mechaninį patvarumą. Skirta RG59 koaksialiniams laidininkams, jungtis sumažina signalo nuostolius jungties taške, kai tinkamai sumontuota, ir išlaiko žemo profilio apdailą, tinkančią stovo montavimui ir lauko įrenginiams.

Tinka

• CCTV kamerų jungtims ir stebėjimo sistemoms
• Analoginėms sudėtinėms vaizdo linijoms ir stebėjimo grandinėms
• Transliavimo stebėjimui ir vaizdo bandymo sąrankoms naudojant RG59 kabelį
• Lauko įrenginiams, kur pageidaujama spaustuko tipo užbaiga

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukas su bajonetiniu sukabinimu
• Užbaigos stilius: U-spaustukas pynės ir laidininko fiksavimui
• Kabelio suderinamumas: RG59 koaksialinis kabelis
• Medžiaga: metalinis korpusas, užtikrinantis ekranavimą ir mechaninį tvirtumą
• Taikymo dažnis: tinka standartiniams sudėtinių vaizdo dažniams ir bazinės juostos vaizdo signalams

Kaip naudoti

Paruoškite RG59 kabelį, nuimdami išorinį apvalkalą ir atidengdami pynę bei vidinį laidininką pagal jungties gamintojo rekomenduojamus matmenis. Nustatykite U-spaustuką taip, kad pynė būtų užfiksuota, o vidinis laidininkas sutaptų su kaiščio kontaktu. Priveržkite spaustuką, kad pritvirtintumėte pynę aplink jungties korpusą, ir įsitikinkite, kad centrinis laidininkas tvirtai kontaktuoja su kaiščiu. Surinkę, sukabinkite BNC bajonetinę jungtį su atitinkama lizdo dalimi, stumdami ir sukdami, kol užsifiksuos, kad užtikrintumėte stabilią jungtį.

Rekomendacijos

Siekiant optimalaus signalo veikimo, naudokite jungtis, pritaikytas RG59 kabeliui, ir venkite per didelio lenkimo ar pakartotinio surinkimo tame pačiame taške. Prieš galutinį montavimą patikrinkite, ar laidininkas ir pynė yra švarūs ir tvirtai kontaktuoja, ir įsitikinkite, kad bajonetinė jungtis yra visiškai užfiksuota, kad būtų išvengta pertraukiamų jungčių stebėjimo ir transliavimo srityse.
