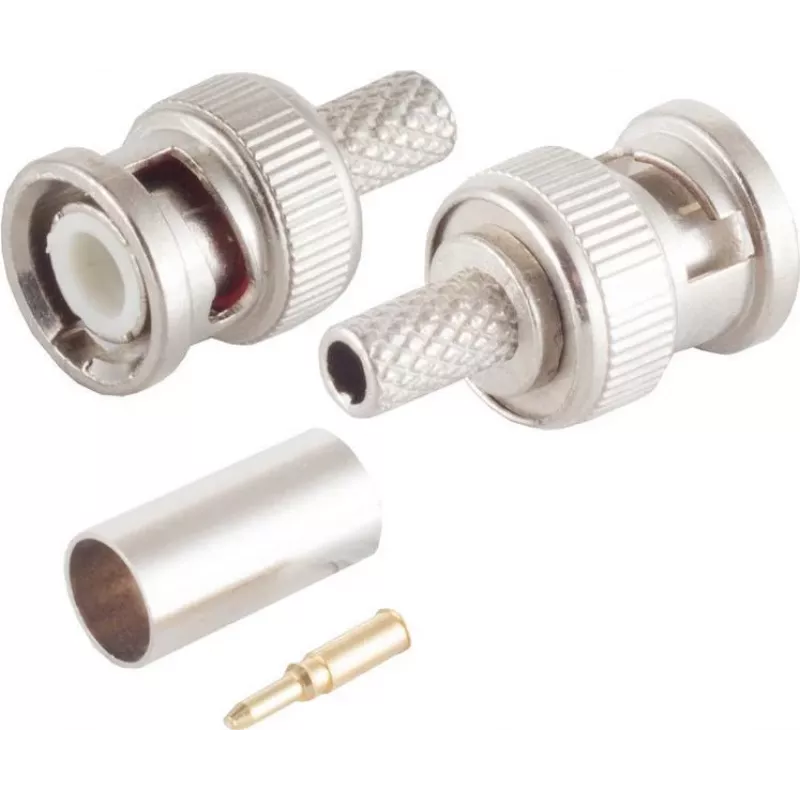

BNC vaizdo jungtis ShiverPeaks 98802-1, skirta RG59, užspaudžiama, 75 Ω

BNC vaizdo jungtis ShiverPeaks 98802-1, skirta RG59, yra užspaudžiamas 75 Ω kištukas, sukurtas RG59 bendraašio kabelio, naudojamo vaizdo ir stebėjimo sistemose, užbaigimui. Ji suteikia standartinę BNC sąsają analoginiams ir skaitmeniniams vaizdo signalams, užtikrindama elektrinį tęstinumą ir mechaninį stabilumą ten, kur reikalingos patikimos kamerų ir monitorių jungtys.

Privalumai

Ši užspaudžiama jungtis sukurta paprastam montavimui su RG59 bendraašiu kabeliu, užtikrindama pastovią 75 Ω impedanciją, kad būtų sumažintas signalo atspindys ir išlaikyta vaizdo kokybė. Mechaninis užspaudimo sujungimas fiksuoja laidininką ir ekraną, sumažindamas pertraukiamo kontakto riziką ir pagerindamas patvarumą stacionariose instaliacijose. Jos BNC bajonetinis sujungimas užtikrina greitą, užrakinamą jungtį, plačiai suderinamą su CCTV kameromis, DVR, monitoriais ir signalų keitikliais.

Tinkama

• Stebėjimo ir CCTV kamerų kabelių sistemoms
• Analoginio sudėtinio ir skaitmeninio vaizdo signalų jungtims
• Apsaugos sistemų instaliacijoms ir stebėjimo stotims
• Esamų RG59 vaizdo linijų remontui arba pratęsimui

Pagrindinės specifikacijos

• Jungties tipas: BNC bajonetinis kištukas
• Sujungimo būdas: užspaudžiamas sujungimas
• Suderinamas kabelis: RG59 bendraašis kabelis
• Charakteringoji impedancija: 75 Ω
• Signalas: tinka analoginiams ir skaitmeniniams vaizdo signalams

Naudojimo būdas

Paruoškite RG59 kabelį, nuimdami išorinį apvalkalą, atidengdami pynę ir dielektriką iki rekomenduojamų ilgių šiai užspaudžiamai jungčiai. Atlenkite pynę atgal ir įstatykite centrinį laidininką į kaiščio kontaktą, tada užmaukite jungties korpusą ant kabelio taip, kad dielektrikas tinkamai įsitvirtintų. Naudokite tinkamą užspaudimo įrankį, atitinkantį jungties dydį, kad suspaustumėte įvorę ir užfiksuotumėte pynę bei kabelio apvalkalą. Patikrinkite, ar centrinis kontaktas tvirtai įstatytas, o bajonetinis sujungimas sukasi ir užsifiksuoja sklandžiai ant atitinkamo lizdo.

Rekomendacijos

Naudokite tinkamo dydžio bendraašių kabelių nuėmiklį ir suderinamą užspaudimo įrankį, kad pasiektumėte patikimą elektrinį kontaktą ir mechaninį laikymą. Po sujungimo, jei įmanoma, patikrinkite tęstinumą ir impedanciją, ir venkite pernelyg didelio kabelio lenkimo šalia jungties, kad išlaikytumėte signalo kokybę.
