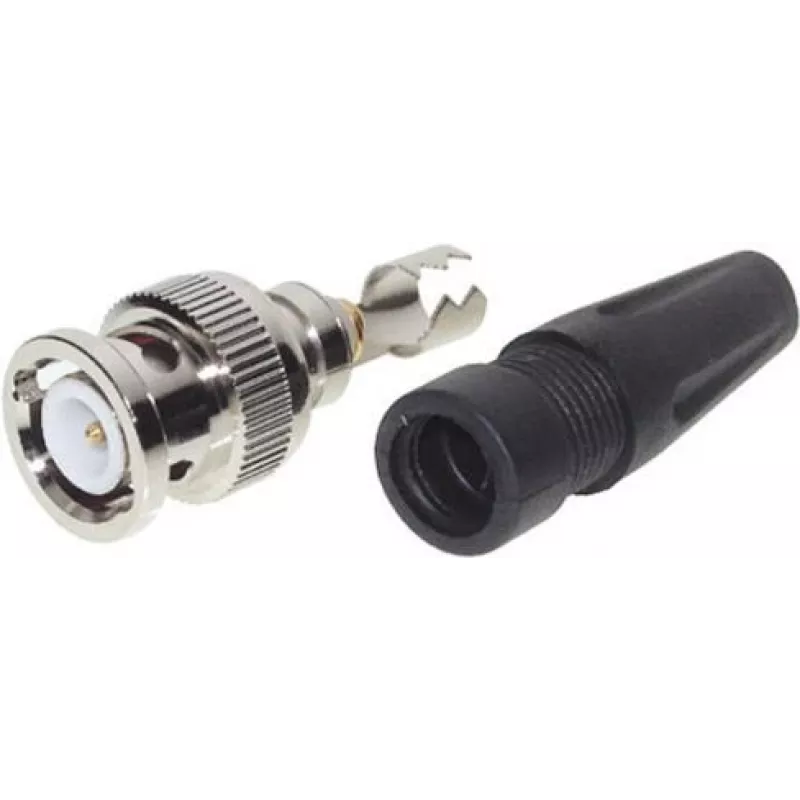

BNC vaizdo jungtis ShiverPeaks 98801 — prisukama koaksialinė jungtis

„ShiverPeaks 98801“ prisukama BNC vaizdo jungtis yra srieginė koaksialinė užbaiga, skirta analoginėms vaizdo ir CCTV sistemoms. Ji suteikia mechaninę, prisukamą sąsają, skirtą suderinamiems RG serijos koaksialiniams kabeliams prijungti prie kamerų, monitorių, DVR ir kitos vaizdo įrangos. Jungtis skirta montavimui vietoje, kai reikalingas patikimas, vibracijai atsparus sujungimas ir kai srieginė BNC užbaiga yra pageidaujama vietoj įstumiamų konstrukcijų.

Privalumai

Ši prisukama BNC jungtis pasižymi saugia sriegine jungtimi, kuri sumažina atsitiktinio atsijungimo riziką ir pagerina mechaninį stabilumą įrenginiuose, veikiamuose judesio ar vibracijos. Konstrukcija palaiko standartinį analoginio vaizdo signalo perdavimą su patikimu elektriniu kontaktu ir nesudėtingu sumontavimu ant suderinamų koaksialinių kabelių tipų. Jos forma sumažina signalo kelio ilgį ir užtikrina impedanso vientisumą, kai tinkamai sumontuota.

Tinka

• Analoginių CCTV kamerų prijungimams
• RG serijos koaksialinių vaizdo kabelių montavimui vietoje
• Laikiniems ar nuolatiniams vaizdo ryšiams su monitoriais ir DVR
• Aplinkoms, kuriose reikalingos srieginės, vibracijai atsparios jungtys

Pagrindinės specifikacijos

• Jungties tipas: BNC prisukama (kištukas)
• Pritaikymas: Analoginis vaizdas / CCTV
• Kabelių suderinamumas: RG serijos koaksialiniai kabeliai (montuojami vietoje)
• Kontaktas: Mechaninė srieginė jungtis, užtikrinanti geresnį laikymąsi
• Signalas: Standartinis 75 Ω analoginio vaizdo perdavimas

Kaip naudoti

Paruoškite koaksialinį kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki atitinkamo ilgio pagal jungties konstrukciją. Jei to reikalauja jungties tipas, užmaukite ant kabelio bet kokį įvorelį ar movą, tada įkiškite centrinį kabelio laidininką į BNC kaištį ir stumkite korpusą ant kabelio, kol dielektrikas tinkamai įsitaisys. Užfiksuokite srieginę jungtį ir priveržkite ranka, tada, jei nurodyta jungties instrukcijose, pritvirtinkite tinkamu nedideliu įrankiu. Patikrinkite vientisumą ir impedansą, kai reikia, kad užtikrintumėte teisingą vaizdo signalo perdavimą.

Rekomendacijos

Kad signalo kokybė būtų pastovi, naudokite su tinkamai suderintais 75 Ω RG koaksialiniais kabeliais, venkite per daug priveržti srieginę jungtį, kad išvengtumėte mechaninių pažeidimų, ir po sumontavimo atlikite vientisumo patikrinimą. Rinkitės prisukamą BNC variantą, kai įrenginiai yra veikiami vibracijos arba kai reikia didesnio laikymosi, palyginti su įstumiamomis jungtimis.
