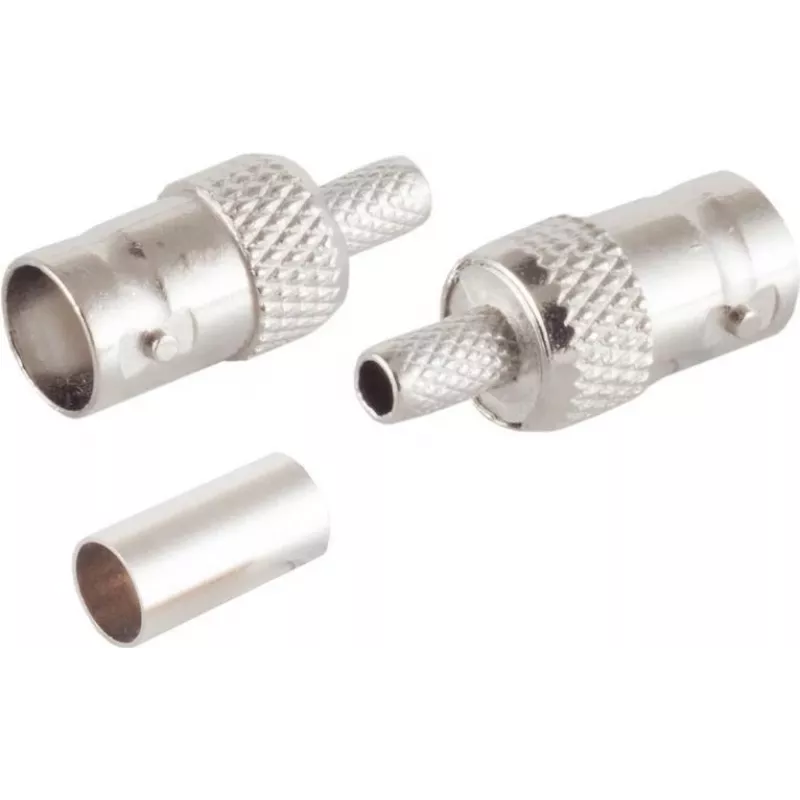

BNC vaizdo/garso adapteris ShiverPeaks 98807-3 RG58 U kabeliui, užspaudžiamasis sujungimas

ShiverPeaks BNC vaizdo/garso adapteris 98807-3 yra užspaudžiamojo tipo jungtis, sukurta naudoti su RG58 U bendraašiu kabeliu. Ji užtikrina patikimą BNC jungtį analoginiams vaizdo ir garso signalams ir yra skirta įrenginiams, kuriems reikalingas tvirtas mechaninis ir elektrinis sujungimas. Adapteris tinka CCTV kamerų jungtims, transliavimo signalų maršrutizavimui, prietaisų matavimams ir bendram AV kabelių sujungimui, kai naudojamos RG58 U varžos ir matmenys.

Privalumai

Šis užspaudžiamojo sujungimo adapteris užtikrina nuoseklų elektrinį kontaktą ir mechaninį išlaikymą, sukurtą RG58 U kabeliui. Jo BNC sąsaja suteikia bajonetinio tipo greito sukabinimo mechanizmą, kuris išlaiko signalo vientisumą su mažais įterpimo nuostoliais. Konstrukcija sumažina pertraukiamų jungčių riziką, palyginti su improvizuotomis ar lituotomis jungtimis, ir palaiko pakartotinius sukabinimo ciklus be reikšmingo pablogėjimo.

Tinka

• CCTV ir apsaugos kamerų bendraašioms jungtims
• Analoginio vaizdo paskirstymo ir stebėjimo sistemoms
• Garso signalų perdavimui bendraašiu kabeliu AV įrenginiuose
• Prietaisų ir bandymo įrangos jungtims, kurioms reikalingi BNC sujungimai
• Lauko įrenginiams ir remontui, kai pageidaujamas užspaudžiamasis sujungimas

Pagrindinės specifikacijos

• Jungties tipas: BNC kištukinė/lizdinė sąsaja (bajonetinis sukabinimas)
• Sujungimo būdas: užspaudžiamasis sujungimas centriniam laidininkui ir išoriniam laidininkui
• Suderinamas kabelis: RG58 U bendraašis kabelis (50 Ω būdingoji varža)
• Signalo tipas: analoginis vaizdo ir garso, RF ir prietaisų signalai
• Mechaninis patvarumas: sukurtas daugkartiniams sukabinimo ciklams

Kaip naudoti

Paruoškite RG58 U kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki rekomenduojamų ilgių šiai užspaudžiamajai jungčiai. Įkiškite kabelį taip, kad centrinis laidininkas įsitaisytų kaištyje/kontakte, o pynė būtų užfiksuota po užspaudimo mova. Naudokite tinkamą užspaudimo įrankį, pritaikytą šiai jungčiai, kad suspauskite movą ir užfiksuokite tiek centrinio laidininko, tiek išorinio laidininko sujungimą. Po užspaudimo patikrinkite surinkimą, įvertindami mechaninį išlaikymą ir laidumą multimetru arba kabelio testeriu, ir prijunkite BNC sąsają prie sujungiamo įrenginio, stumdami ir sukite bajonetinį sukabinimą, kol jis užsifiksuos.

Rekomendacijos

Optimaliam veikimui naudokite kalibruotą užspaudimo įrankį, atitinkantį jungties matmenis, ir patikrinkite kiekvieną sujungimą dėl teisingo laidininko apšvietimo ir pynės padengimo. Venkite per didelio dielektriko nuėmimo ir užtikrinkite, kad centrinis laidininkas būtų tiesus ir visiškai įkištas prieš užspaudimą. Periodiškai tikrinkite sujungimus atviroje arba didelės vibracijos aplinkoje ir pakeiskite jungtis, kurios rodo koroziją arba mechaninį nusidėvėjimą.
