BNC užspaudžiamas kištukas DELOCK 90756, skirtas koaksialiniams kabeliams RG-174 / RG-316, su termiškai sutraukiamu vamzdeliu

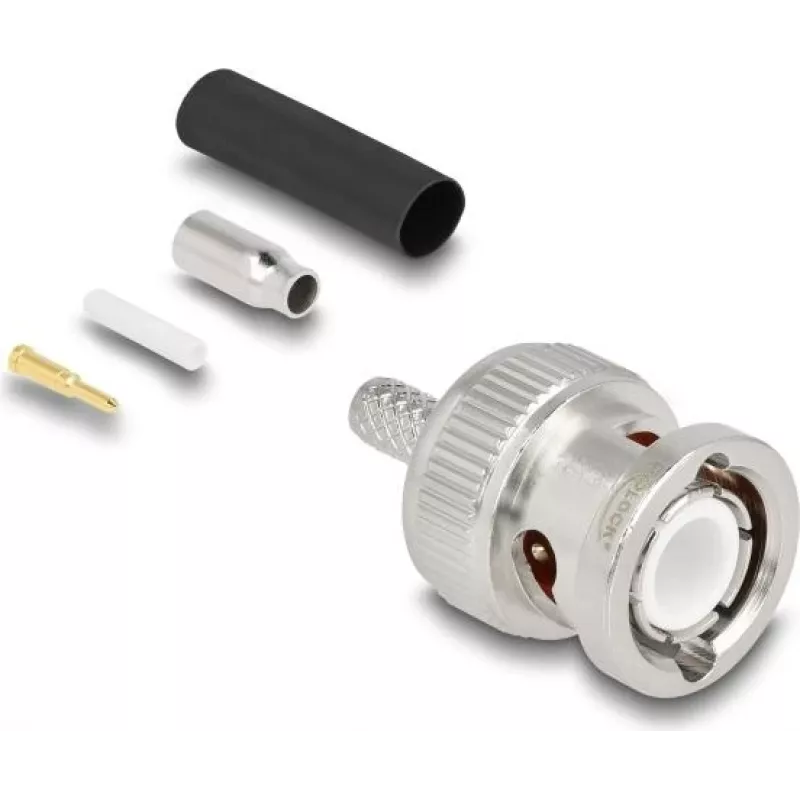

DELOCK BNC užspaudžiamas kištukas 90756 yra vientisas jungties korpusas, skirtas mažo skersmens koaksialiniams kabeliams, tokiems kaip RG-174 ir RG-316, užbaigti. Komplekte pateikiamas atitinkamas termiškai sutraukiamas vamzdelis, jungtis leidžia sukurti kompaktišką, mechaniškai tvirtą užbaigimą, tinkamą vaizdo, RF ir bandymo signalų perdavimo programoms. Jungtis sukurta profesionaliam ir „pasidaryk pats“ kabelių surinkimui, kai reikalingas patikimas elektrinis kontaktas ir minimalūs matmenys.

Privalumai

BNC užspaudžiamas kištukas užtikrina stabilų koaksialinį sujungimą su mažais signalo nuostoliais ploniems kabeliams. Termiškai sutraukiamas vamzdelis pagerina įtempimo sumažinimą ir apsaugą nuo aplinkos poveikio kabelio sandūroje, išlaikant tvarkingą ir kompaktišką mazgą. Vientisa konstrukcija supaprastina surinkimą, sumažindama atskirų dalių skaičių užbaigimo metu. Jungtis suderinama su įprastais užspaudimo įrankiais, skirtais centriniam kontaktui ir kabelio ekranui, todėl galima pasiekti atkartojamus rezultatus atliekant pakartotinius montavimo darbus.

Tinka (užduotys / naudojimo atvejai)

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite koaksialinį kabelį, nuimdami išorinį apvalkalą, atidengdami ekraną ir vidinį laidininką iki ilgių, tinkamų užspaudžiamai jungčiai. Prieš montuodami jungtį, užmaukite termiškai sutraukiamą vamzdelį ant kabelio. Uždėkite jungties korpusą ant kabelio, užtikrindami, kad centrinis laidininkas tinkamai įsitaisytų į adatinį kontaktą, o ekrano pynė gerai kontaktuotų su jungties korpusu. Atlikite reikiamus užspaudimo veiksmus centriniam kontaktui ir išorinei įvorei, naudodami tinkamus užspaudimo įrankius. Užmaukite termiškai sutraukiamą vamzdelį ant surinktos jungties ir kaitinkite, kad jis susitrauktų, taip užtikrindami įtempimo sumažinimą ir pagerintą mechaninį stabilumą.

Rekomendacijos

Naudokite jungtį su užspaudimo įrankiais ir matricos įdėklais, skirtais mažo skersmens BNC užspaudžiamiems užbaigimams, kad būtų užtikrintas patikimas elektrinis kontaktas. Patikrinkite teisingus nuėmimo matmenis ir po surinkimo atlikite vientisumo / izoliacijos testą. Jei numatoma naudoti lauke arba didesnės drėgmės aplinkoje, ilgalaikio poveikio atvejais apsvarstykite papildomas sandarinimo priemones, be pateikiamo termiškai sutraukiamo vamzdelio.
