BNC lizdas užspaudimui RG-59 DeLOCK 90028

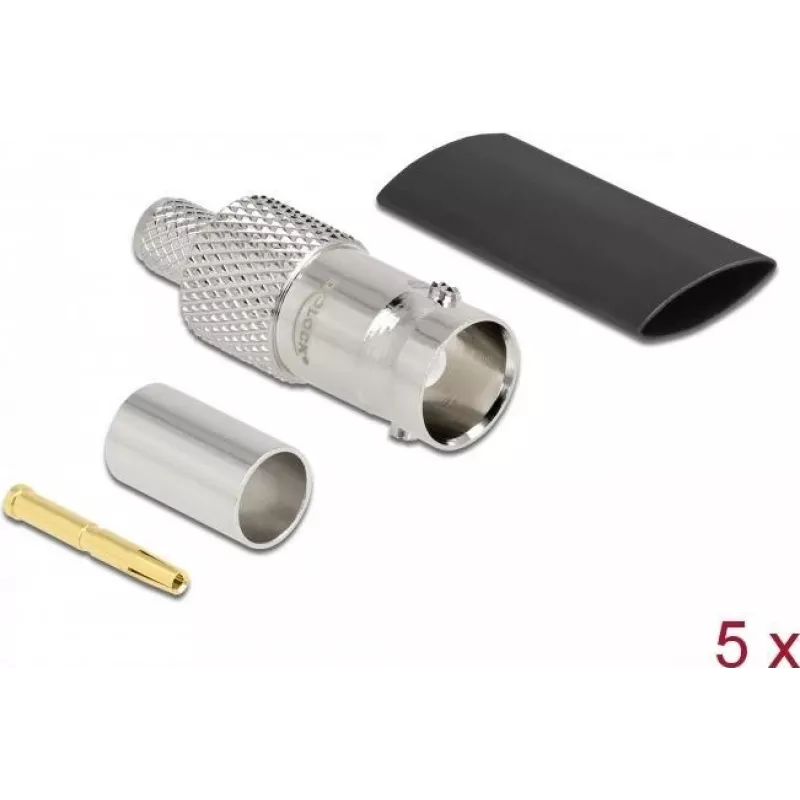

„DeLOCK“ BNC lizdas, skirtas RG-59 kabelio užspaudimui (modelis 90028), yra moteriškosios lyties jungtis, skirta naudoti radijo dažnio bei vaizdo ir duomenų perdavimo sistemose. Jungties išorinis skersmuo – 1,1 cm, o bendri matmenys – 11 mm (plotis) x 30 mm (gylis) x 11 mm (aukštis). Kiekvienoje pakuotėje yra 5 sidabrinės spalvos vienetai ir atitinkamas termosusitraukiantis vamzdelis kabelio galo tvirtinimui užtikrinti.

Privalumai

Jungčių rinkinys užtikrina kompaktišką, standartinę BNC moteriškąją sąsają, suderinamą su RG-59 kabeliais, o pridėtas termosusitraukiantis vamzdelis pagerina mechaninį stabilumą ir aplinkos apsaugą užspaudimo vietoje. Penkių vienetų komplektacija tinka nedideliems įrengimams ar masiniam keitimui.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Paruoškite RG-59 kabelį, nuimdami išorinį apvalkalą, pynę ir dielektriką iki ilgio, reikalingo užspaudžiamajai jungčiai. Užmaukite termosusitraukiantį vamzdelį ant kabelio prieš tvirtindami BNC lizdą. Laikykitės standartinių BNC galų montavimo procedūrų: įkiškite laidininką ir centrinį kontaktą į jungtį, užspauskite įvorę, kad pritvirtintumėte pynę ir korpusą, tada uždėkite termosusitraukiantį vamzdelį ant jungties ir kaitinkite, kad jis susitrauktų.

Rekomendacijos

Naudokite tinkamą užspaudimo įrankį ir RG-59 tinkamo dydžio įvorę, kad užtikrintumėte patikimą elektrinį kontaktą. Po montavimo patikrinkite poliškumą ir signalo vientisumą bei venkite per didelio termosusitraukiančio vamzdelio kaitinimo, kad nedeformuotumėte jungties.
