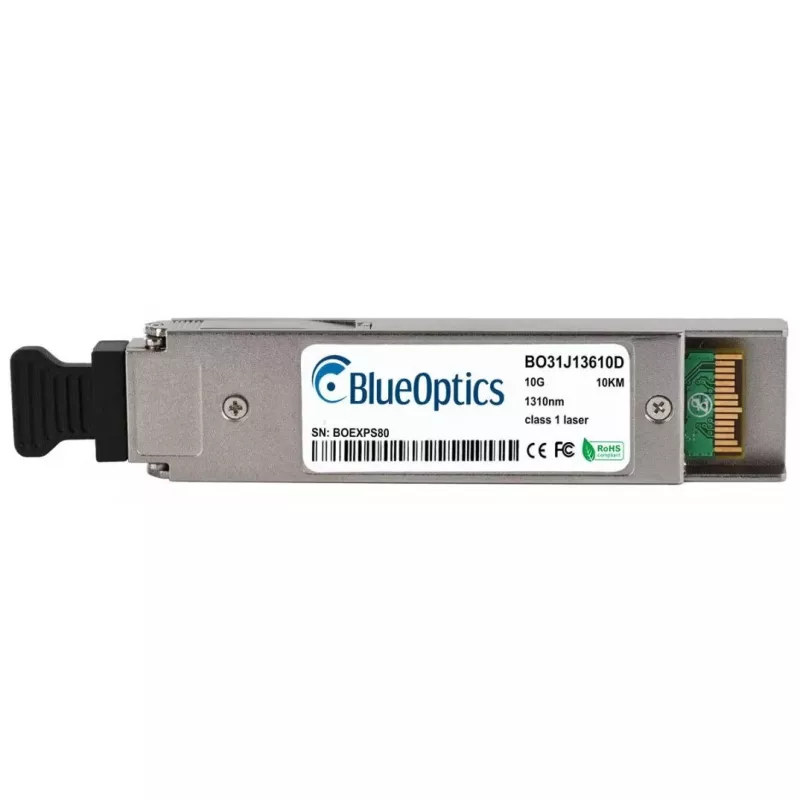

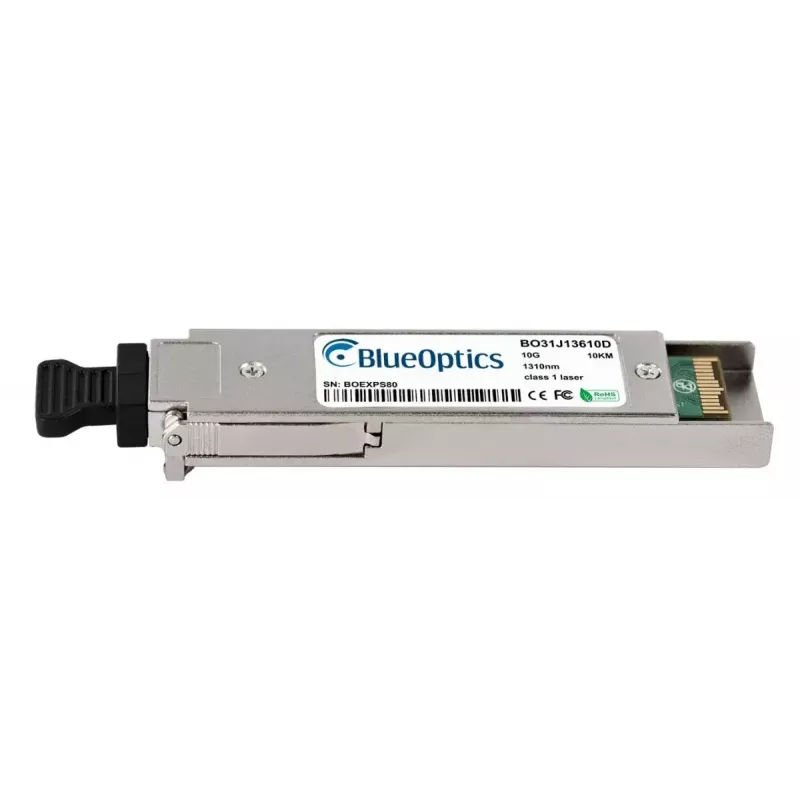

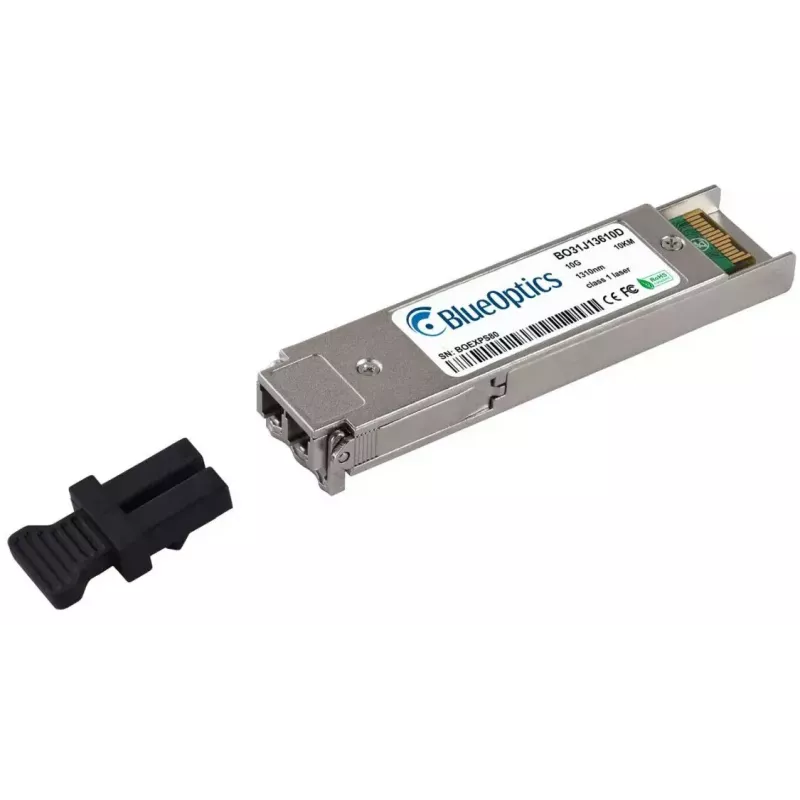

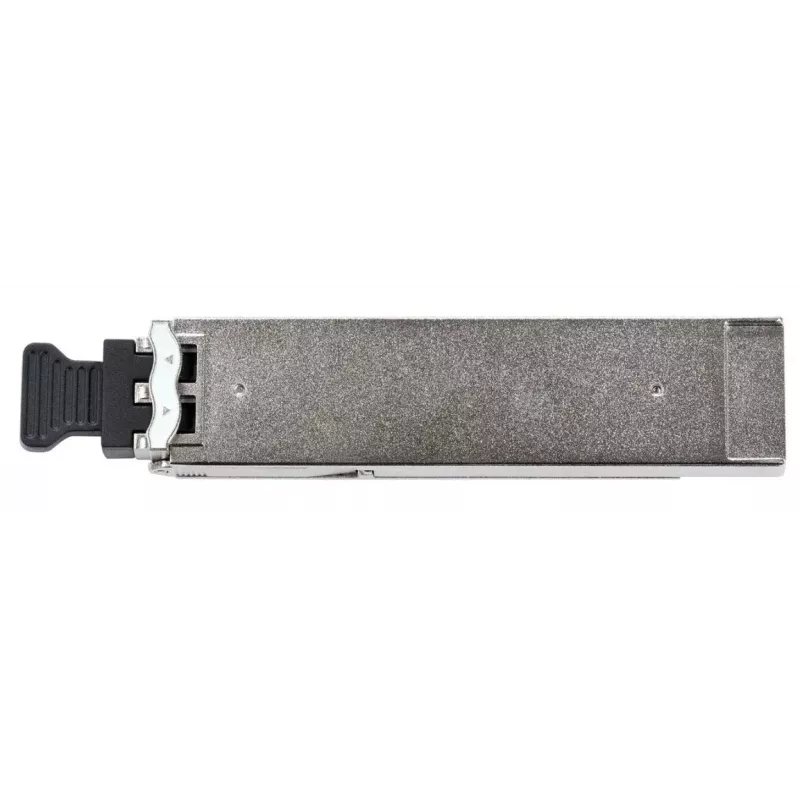

BlueOptics XFP-10G-LR-DE-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 10 km

„BlueOptics“ XFP-10G-LR-DE-BO tinklo siųstuvo-imtuvo modulis yra 10GBASE-LR XFP optinis modulis, skirtas ilgo nuotolio vienmodėms šviesolaidinėms jungtims iki 10 km. Jame naudojama XFP sąsaja ir LC dvipusė jungtis optiniams signalams perduoti ir priimti 1310 nm bangos ilgiu. Modulis yra įtaisytas lengvame aliuminiame korpuse (apie 20 g) ir skirtas montuoti suderinamoje tinklo įrangoje, kuri priima XFP formos faktoriaus siųstuvus-imtuvus ir palaiko 10 Gbps optines jungtis.

Privalumai

Modulis užtikrina 10 Gbps eterneto suderinamą optinį perdavimą vienmode skaidula, naudojant pramonėje standartinę XFP sąsają ir LC dvipusę jungtį. Aliuminis korpusas yra kompaktiškas, patvarus ir lengvas. Siųstuvas-imtuvas palaiko įprastus didelės spartos protokolus, naudojamus duomenų centruose ir įmonių aplinkoje, ir yra pagamintas pagal MSA suderinamas mechanines ir optines specifikacijas, kad būtų užtikrintas suderinamumas su įvairiomis tinklo platformomis.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics“ XFP-10G-LR-DE-BO į XFP suderinamą prievadą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai įrenginys išjungtas, arba pagal priimančiojo įrenginio tiekėjo karštojo keitimo gaires. Prijunkite LC dvipusį vienmodį šviesolaidinį komutacinį kabelį tarp modulio ir nuotolinio siųstuvo-imtuvo arba pataisos skydelio, laikydamiesi tinkamo poliškumo. Jei reikia įrangos, sukonfigūruokite priimančiojo įrenginio prievadą 10 Gbps veikimui. Patikrinkite priimančiojo įrenginio ryšio ir veiklos indikatorius, kad patvirtintumėte sėkmingą suderinimą ir optinio signalo buvimą.

Rekomendacijos

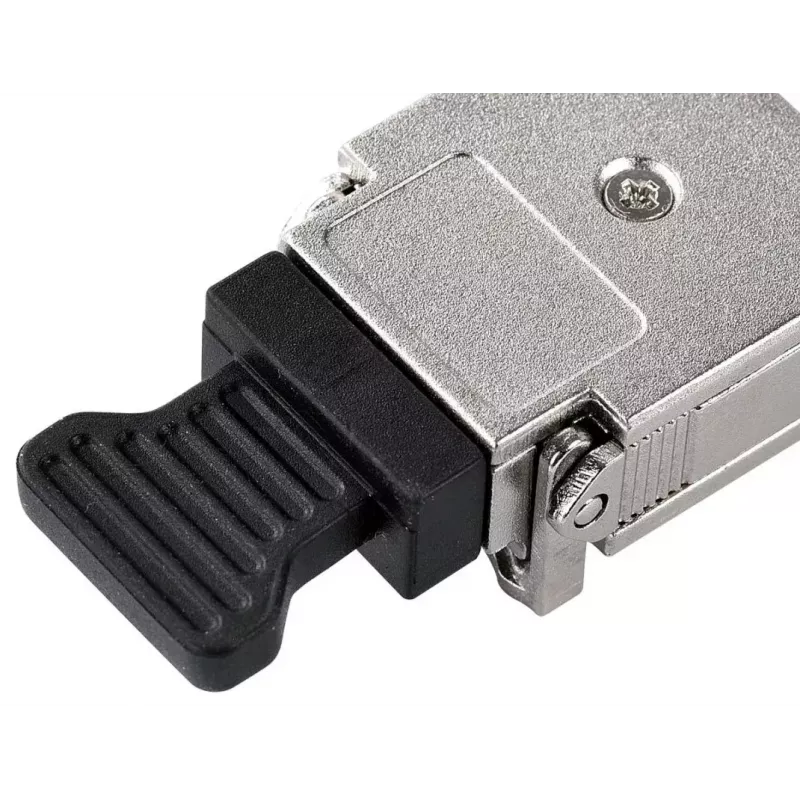

Naudokite kokybiškus vienmodžius LC dvipusius šviesolaidinius pataisos laidus ir, jei įmanoma, stebėkite optinius parametrus per priimančiojo įrenginio diagnostikos sąsają. Įsitikinkite, kad priimančioji sistema palaiko DDM/DOM, jei ketinate stebėti maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir įėjimo galią bei temperatūrą. Laikykitės ESD atsargumo priemonių tvarkydami siųstuvą-imtuvą ir, kai nenaudojate, laikykite dulkių gaubtelius ant LC jungčių, kad apsaugotumėte optines sąsajas.
