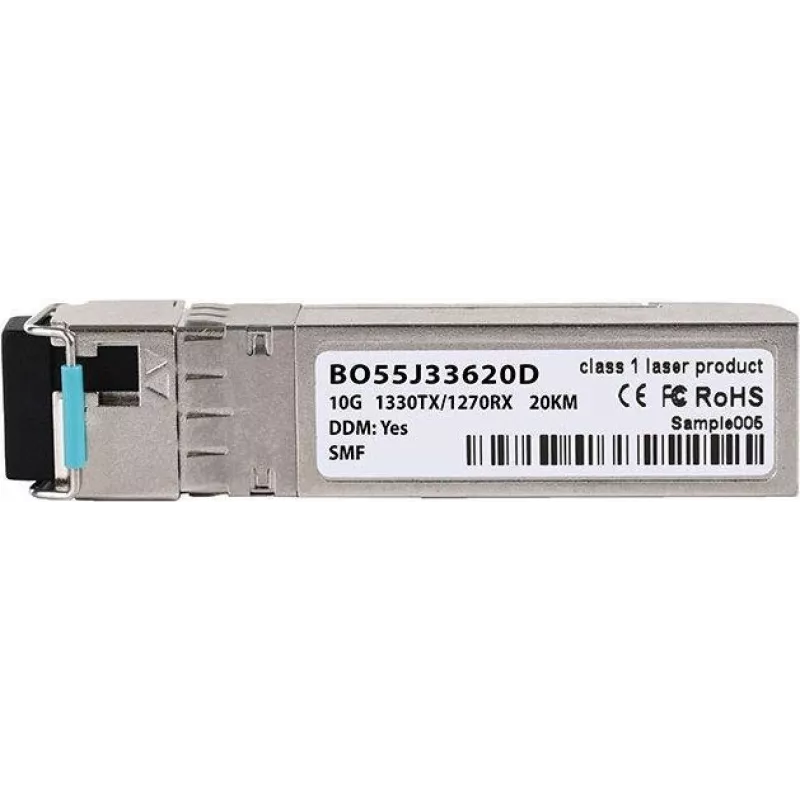

BlueOptics SFPP-10GE-BX20D-IT-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 10000 Mbit/s SFP+

„BlueOptics SFPP-10GE-BX20D-IT-BO“ yra šviesolaidinis SFP+ siųstuvo-imtuvo modulis, skirtas 10 Gbit/s vienmodėms jungtims. Kompaktiškame metaliniame korpuse, sveriančiame maždaug 3 g, jis užtikrina dvipusę optinę sąsają, naudojant LC simplex jungtį, ir palaiko 10GBASE-BX-D veikimą su atskirais siųstuvo ir imtuvo bangos ilgiais, skirtais tolimojo nuotolio vienmodei transmisijai. Modulis maitinamas 3,3 V įtampa ir skirtas naudoti tinklo įrangoje, kuri priima SFP+ formos faktoriaus siųstuvus-imtuvus.

Privalumai

Modulis turi standartizuotą SFP+ sąsają, užtikrinančią paprastą karštojo prijungimo galimybę ir suderinamumą su sistemomis, atitinkančiomis MSA specifikacijas. Metaliniame korpuse užtikrinamas mechaninis patikimumas ir terminis stabilumas, o lengva konstrukcija sumažina papildomą masę didelio tankio įrenginiuose. Sukurtas palaikyti optinį perdavimą iki 20 km atstumu, naudojant vienmodį pluoštą, siųstuvas-imtuvas turi bangos ilgio atžvilgiu pakreiptus siuntimo ir priėmimo kanalus, kad būtų galima užtikrinti dvikryptį ryšį vienu pluoštu, kai jis suporuojamas su papildomu BX siųstuvu-imtuvu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite „BlueOptics“ SFP+ siųstuvą-imtuvą į SFP+ lizdą suderinamoje tinklo įrangoje, kai įrenginys įjungtas arba išjungtas, vadovaudamiesi pagrindinės įrangos instrukcija. Prijunkite LC simplex vienmodį pataisymo laidą prie modulio ir prie nuotolinio siųstuvo-imtuvo arba pataisymų skydo; užtikrinkite, kad BX bangos ilgio orientacija (1270 nm TX / 1330 nm RX) atitiktų papildomą modulį kitame gale. Patikrinkite ryšio būseną per pagrindinio įrenginio sąsają ir, jei yra, stebėkite modulio parametrus per skaitmeninę diagnostiką (DDM/DOM), kurią palaiko pagrindinė įranga.

Rekomendacijos

Naudokite vienmodžius LC simplex pataisymo laidus ir palaikykite tinkamą pluošto švarą, kad išsaugotumėte signalo kokybę. Patvirtinkite, kad tikslinė įranga palaiko DDM/DOM, jei reikalinga realaus laiko diagnostika, ir suporuokite BX-D siųstuvus-imtuvus su tinkamu papildomu bangos ilgio variantu, kad pasiektumėte dvikryptes vieno pluošto jungtis.
