BlueOptics SFPGSXD-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 1250 Mbit/s SFP 850 nm

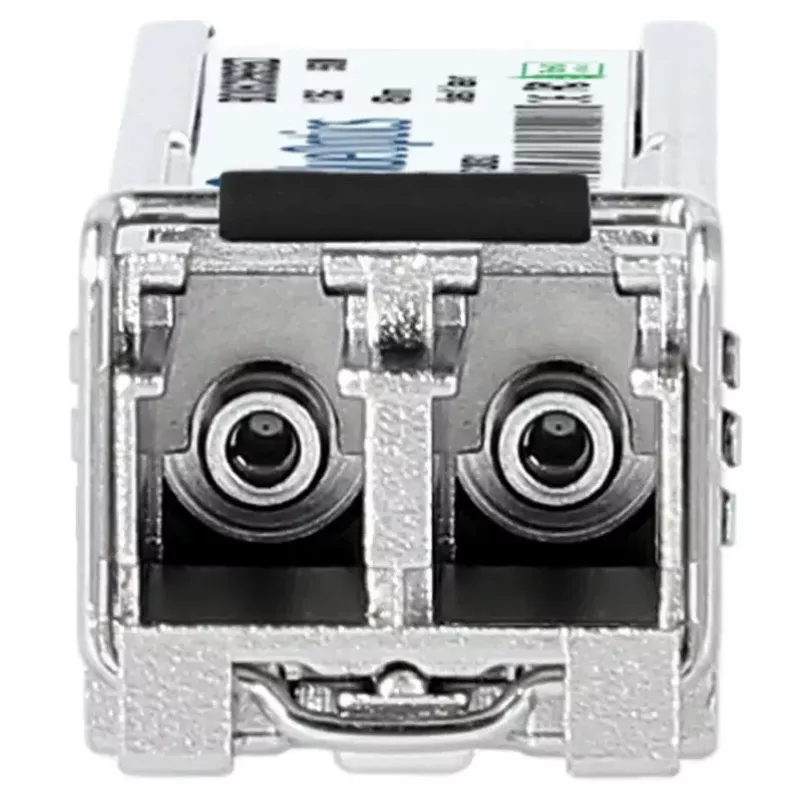

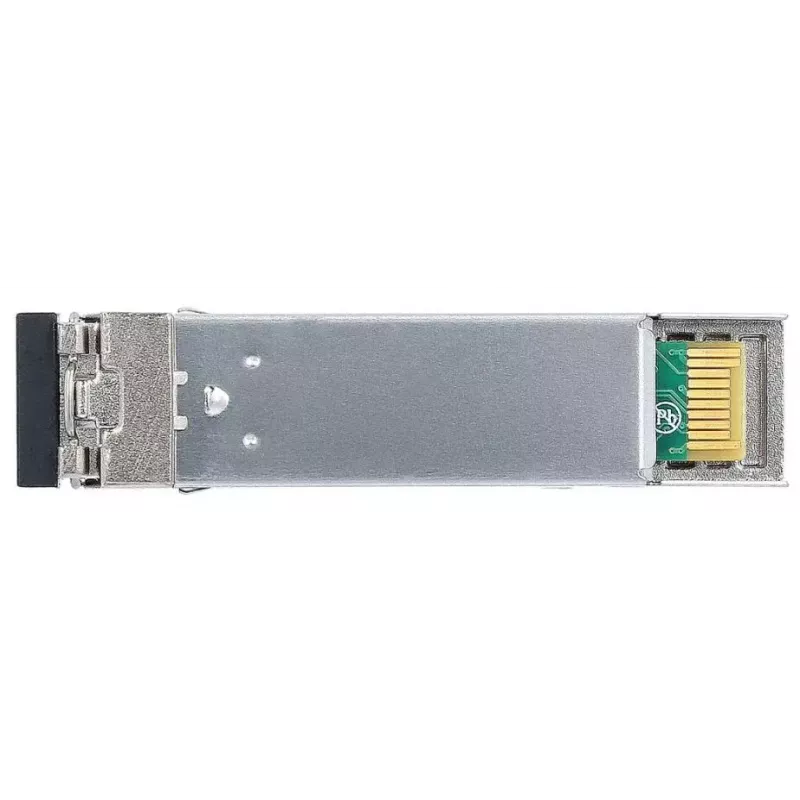

„BlueOptics SFPGSXD-BO“ yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1,25 Gbit/s (1250 Mbit/s) ryšiams daugiaskaiduliu kabeliu, veikiantis 850 nm bangos ilgiu. Įdėtas į metalinį korpusą ir sveriantis maždaug 2 g, šis kompaktiškas SFP modulis turi standartinę LC dvipusę optinę sąsają ir atitinka MSA formos faktoriaus lūkesčius, kad tilptų į SFP prievadus komutatoriuose, maršruto parinktuvuose ir kituose tinklo įrenginiuose, palaikančiuose 1000Base-SX siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas sujungia kompaktišką metalinį korpusą ir 3,3 V maitinimo reikalavimą, kad būtų lengvai integruojamas į esamą tinklo įrangą. Jis palaiko 1000Base-SX daugiaskaidulį optinį perdavimą atstumais, būdingais 850 nm technologijai, ir tinka Ethernet, Fibre Channel over Ethernet bei SDH/SONET programoms iki modulio nurodyto nuotolio. Modulio MSA suderinama konstrukcija ir LC dvipusė jungtis leidžia paprastai įstatyti ir pakeisti nepertraukiant sistemos veikimo.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite pagrindinį įrenginį arba laikykitės tiekėjo karštojo keitimo procedūros, tada įstatykite SFP modulį į laisvą SFP prievadą, kol užsifiksuos. Prijunkite LC dvipusius daugiaskaidulius pataisų laidus su tinkamu poliariškumu tarp siųstuvų-imtuvų. Įsitikinkite, kad pagrindinis įrenginys sukonfigūruotas norimam ryšio greičiui ir protokolui (pavyzdžiui, 1000Base-SX), ir leiskite įrenginiui aptikti modulį. Jei sistema palaiko, įjunkite skaitmeninio diagnostikos stebėjimo (DDM/DOM) funkcijas, kad būtų galima realiuoju laiku stebėti optinius ir elektrinius parametrus atliekant techninę priežiūrą ir trikčių šalinimą.

Rekomendacijos

Naudokite daugiaskaidulį kabelį, pritaikytą 850 nm (paprastai OM3/OM4, kad pasiektumėte didesnį atstumą), ir aukštos kokybės LC dvipusius pataisų laidus, kad užtikrintumėte optimalų ryšio veikimą. Patikrinkite aparatinės įrangos suderinamumą su savo komutatoriaus ar maršruto parinktuvo tiekėju ir įsitikinkite, kad DDM/DOM palaikomas, jei jums reikia nuotolinio optinių parametrų stebėjimo.
