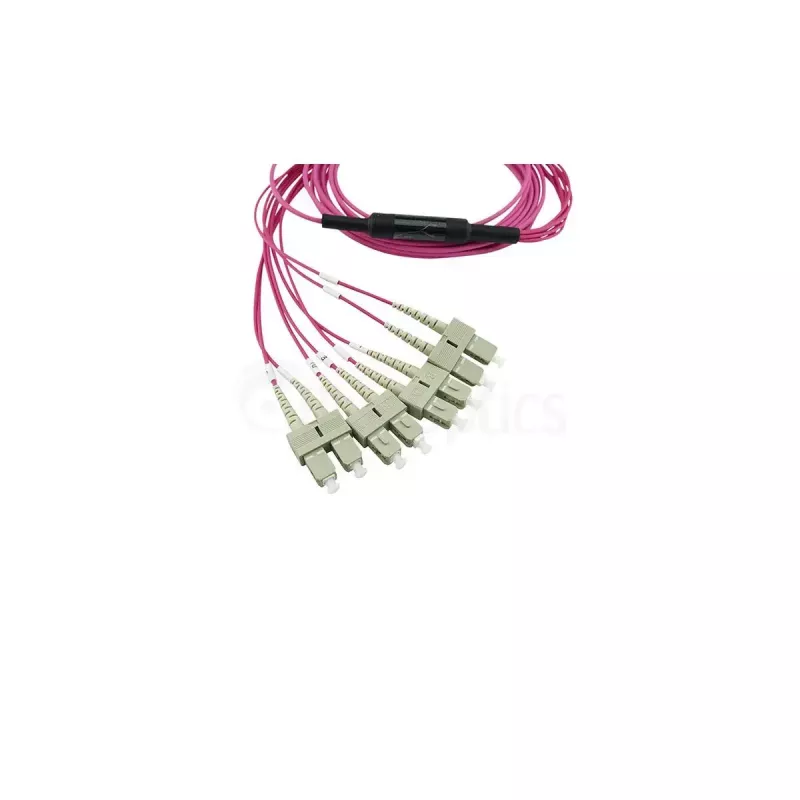

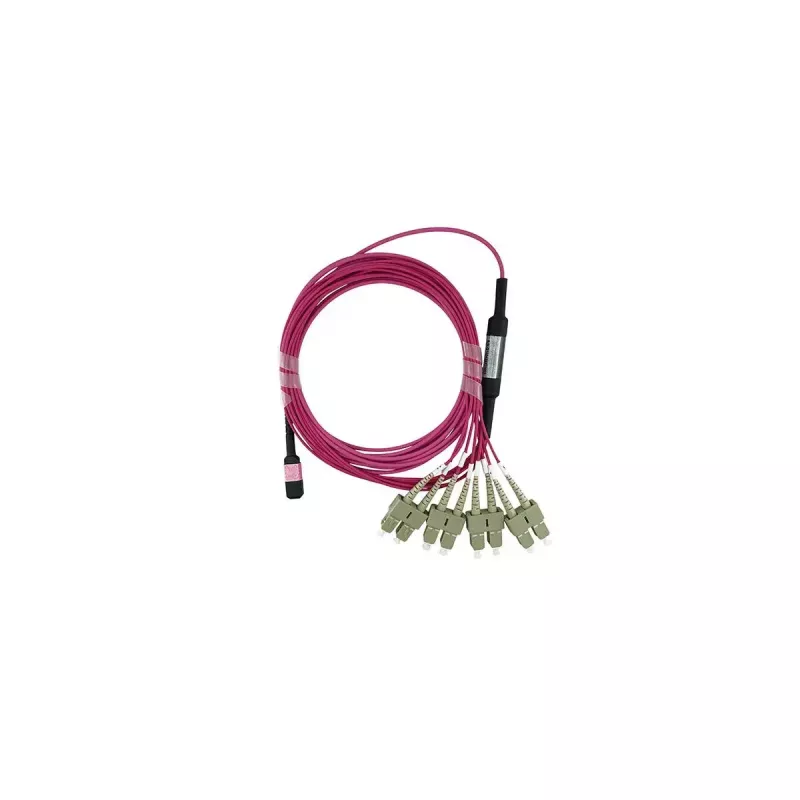

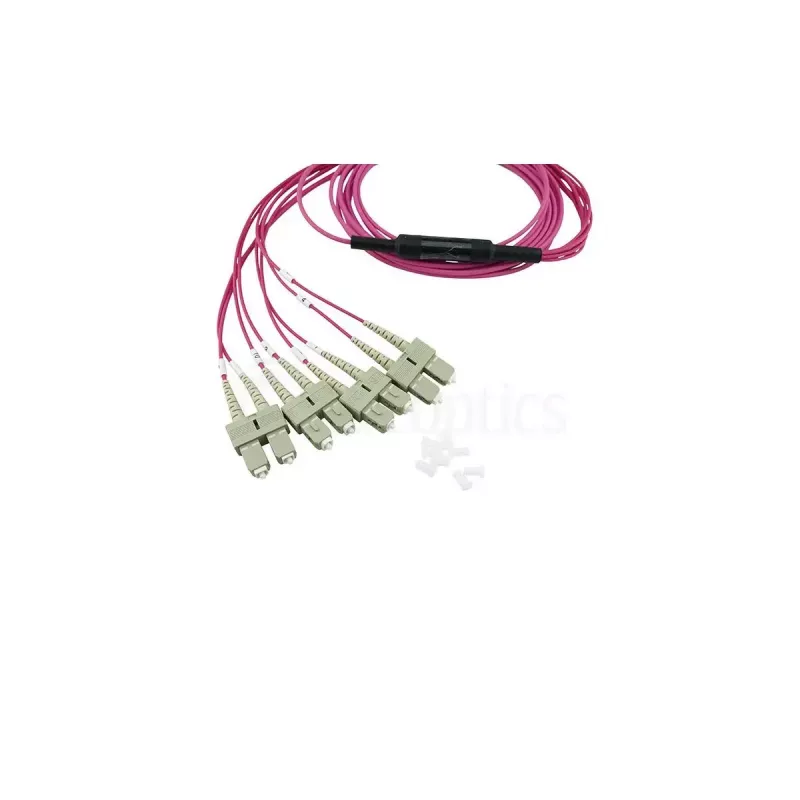

BlueOptics SFP6142FU3MKB InfiniBand šviesolaidinis kabelis 3 m MTP 4x SC

BlueOptics SFP6142FU3MKB InfiniBand šviesolaidinis kabelis yra 3 m MTP į 4x SC daugiamodis OM4 atšakos kabelis, skirtas didelio tankio tinklo aplinkoms. Viename gale jis turi vieną MTP/UPC daugiaskaidulę sąsają, o kitame – keturias SC/UPC dvipusio ryšio jungtis, leidžiančias visišką dvipusį ryšį per aštuonias skaidulas. Kabelis naudoja 50 µm šerdies OM4 skaidulą, optimizuotą 850 nm perdavimui, ir yra aptrauktas mažai dūmų išskiriančiu be halogenų (LSZH) apvalkalu, užtikrinančiu didesnę priešgaisrinę saugą uždarose instaliacijose.

Privalumai

Šis MTP į 4x SC kabelis yra kompaktiška, gamykloje užbaigta alternatyva sujungimui, leidžianti greitą diegimą ir paprastą montavimą, atitinkantį įprastus kabelių tiesimo standartus. OM4 daugiamodė skaidula užtikrina mažus įterpimo nuostolius ir didelius grįžtamojo signalo nuostolius, kad signalo vientisumas būtų patikimas. Jungtys pagamintos su cirkonio oksido keramikos antgaliais, užtikrinančiais nuoseklų sujungimo veikimą ir ilgą tarnavimo laiką, o kiekvienas kabelis yra išbandytas interferometru ir OTDR metodais su pateikiamu matavimo protokolu.

Tinka

• Duomenų centrų magistraliniams ir pataisymo sujungimams tarp MTP skydų ir SC prievadų
• InfiniBand ir didelės spartos sujungimams, naudojantiems QSFP juostas
• Duomenų saugojimo tinklams (SAN) ir serverio–komutatoriaus jungtims
• Vietiniams tinklams ir filialų instaliacijoms, kurioms reikia kompaktiškų atšakos sprendimų

Pagrindinės specifikacijos

• Ilgis: 3 m
• Jungčių konfigūracija: 1x MTP/UPC į 4x SC/UPC dvipusio ryšio
• Skaidulos tipas: Daugiamodė OM4 (50/125 µm)
• Skaidulų skaičius: 8 (QSFP naudojimo išvadų išdėstymas: 1-4 & 9-12)
• Optimizuotas bangos ilgis: 850 nm
• Apvalkalo medžiaga: LSZH (mažai dūmų, be halogenų)
• Perdavimas: Visiškas dvipusis ryšys

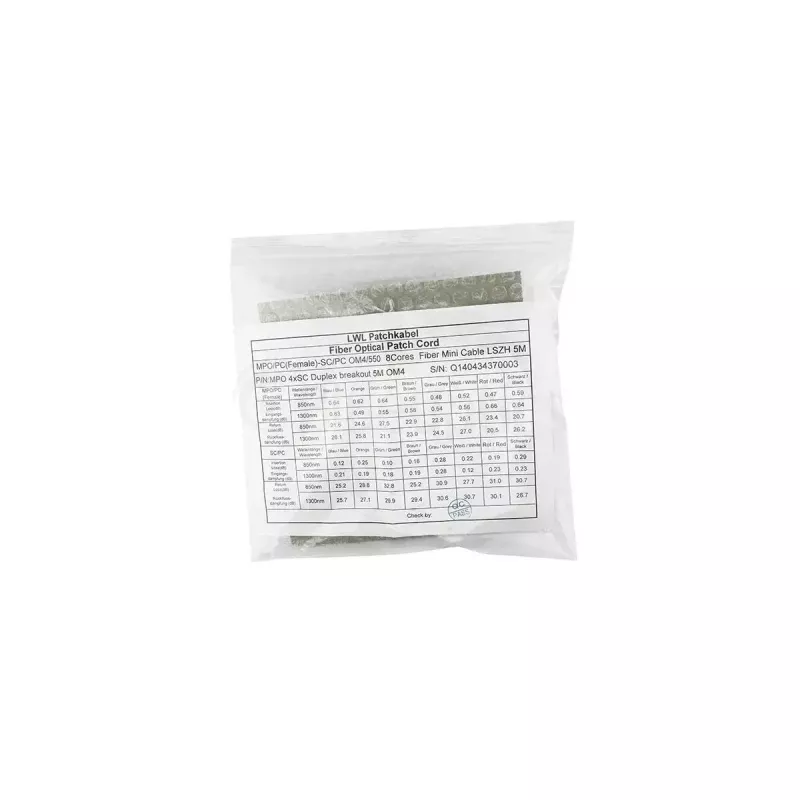

• Išbandyta: Interferometras ir OTDR su pridedama matavimo ataskaita

Kaip naudoti

Prijunkite MTP galą prie MTP kasetės arba daugiaskaidulio prievado, o keturias SC/UPC dvipusio ryšio jungtis įkiškite į atitinkamus įrenginių arba pataisymo skydų SC prievadus. Užtikrinkite, kad išvadų išdėstymo orientacija atitiktų numatytą QSFP ar siųstuvo-imtuvo juostų išdėstymą. Nutieskite kabelį vengdami staigių lenkimų ir laikykitės gamintojo nurodyto minimalaus lenkimo spindulio. Nereikia jokių montavimo vietoje sujungimo ar specialių surinkimo įrankių; jei reikia, patikrinkite jungties vientisumą naudodami pateiktą bandymo ataskaitą arba atlikdami OTDR testavimą vietoje.

Rekomendacijos

Naudokite šį OM4 MTP į 4x SC atšakos kabelį trumpoms ir vidutinėms daugiamodėms jungtims stelažuose ir tarp gretimų stelažų, kur reikalingos didelio tankio, mažų nuostolių jungtys. Laikykitės rekomenduojamų lenkimo spindulių, venkite per didelės tempimo jėgos jungtims ir naudokite tinkamą kabelių valdymą, kad išlaikytumėte signalo veikimą ir jungčių tarnavimo laiką.
