BlueOptics SFP6141FU5MKB InfiniBand šviesolaidinis kabelis 5 m MTP 4x LC

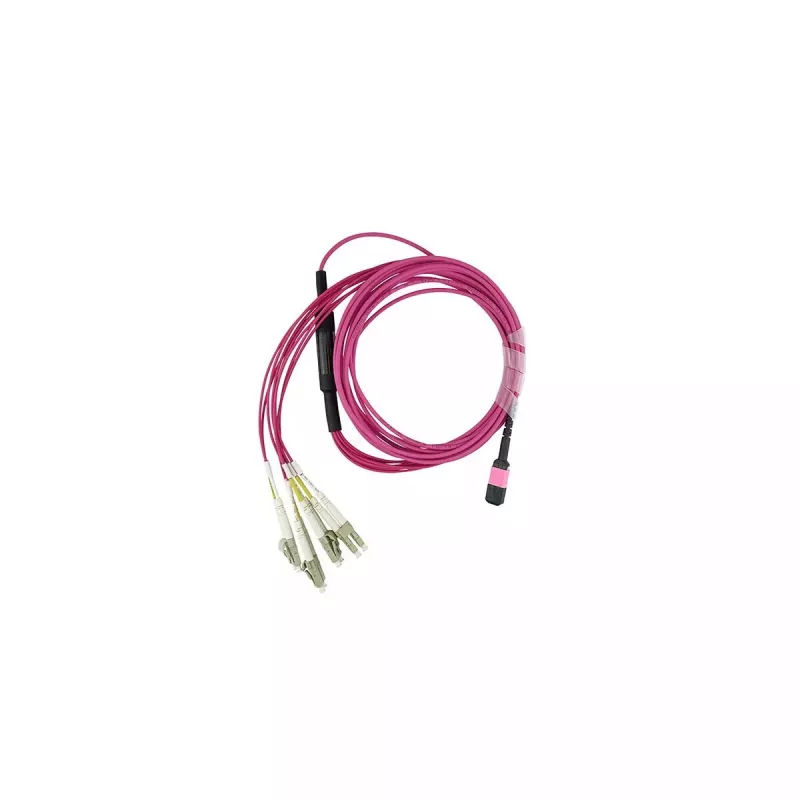

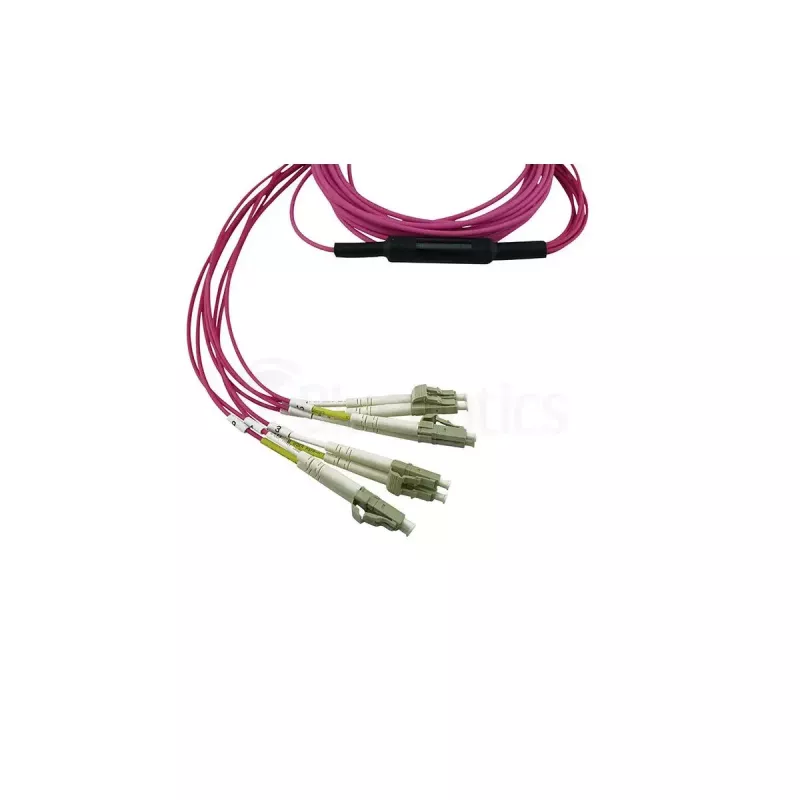

„BlueOptics SFP6141FU5MKB“ InfiniBand šviesolaidinis kabelis yra 5 m daugiamodis OM4 atšakos kabelis su viena MTP/UPC jungtimi ir keturiomis LC/UPC dvipusėmis jungtimis. Sukurtas didelio tankio tinklų ir duomenų centrų aplinkai, šis kabelis palaiko perdavimą apie 850 nm ant G50/125 µm skaidulų ir užtikrina mažus įterpimo nuostolius bei didelę grįžtamojo signalo slopinimo vertę patikimiems linijų sujungimams, pvz., QSFP ir kitiems InfiniBand siųstuvams-imtuvams. Apvalkalas yra LSZH (mažai dūmų, be halogenų), todėl kabelis tinkamas uždaroms erdvėms, kur reikalaujama sumažinto dūmų kiekio ir halogenų neišsiskyrimo.

Privalumai

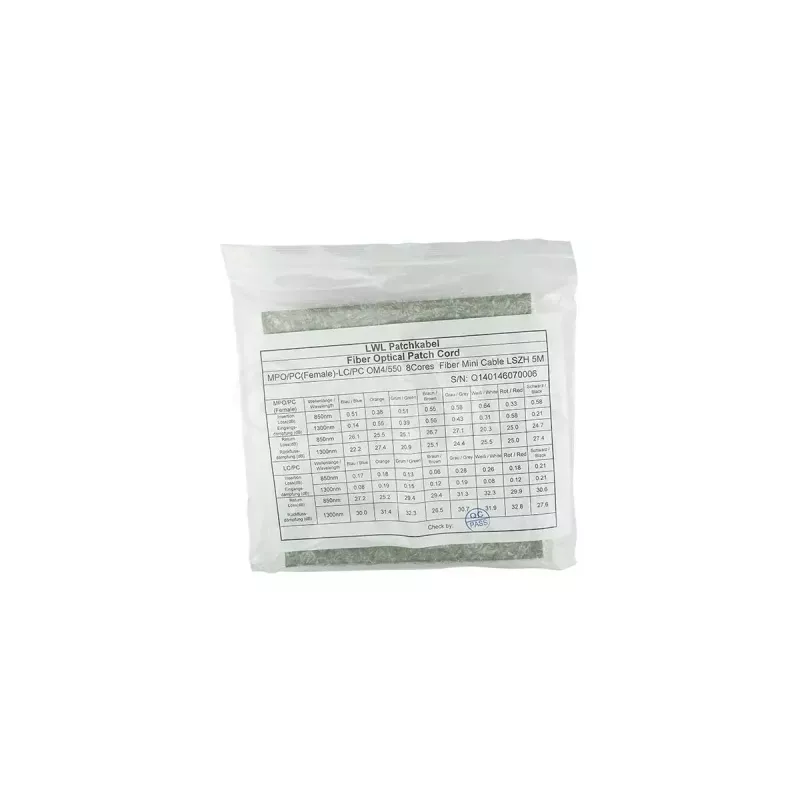

Šis MTP į 4x LC atšakos kabelis siūlo kompaktišką, iš anksto sujungtą alternatyvą sujungimui, leidžiančią greitai sumontuoti ir sumažinti darbo vietoje sąnaudas. Daugiamodė OM4 skaidula užtikrina didesnį pralaidumą ir ilgesnį pasiekiamumą, palyginti su žemesnės klasės daugiamodėmis skaidulomis, o tiksliai pagamintos jungtys su cirkonio keramikos įvorėmis užtikrina stabilų sujungimo veikimą ir ilgą jungčių tarnavimo laiką. Kiekvienas kabelis yra gamykloje išbandytas interferometru ir OTDR metodais ir pateikiamas su įterpimo nuostolių bei grįžtamojo signalo slopinimo matavimų ataskaita.

Tinka

• Didelio tankio duomenų centrų sujungimams ir „top-of-rack“ kabelių sistemoms
• InfiniBand ir QSFP linijų atšakų jungtims
• Saugyklų tinklams (SAN) ir serverio-komutatoriaus ryšiams
• Optiniam pataisymui naudojant MTP kasetes ir MPO pagrindu veikiančią infrastruktūrą

Pagrindinės specifikacijos

• Kabelio ilgis: 5 m
• Skaidulos tipas: Daugiamodė OM4 (G50/125 µm)
• Jungčių konfigūracija: 1x MTP/UPC į 4x LC/UPC dvipusės
• Gyslų skaičius / išvadų išdėstymas: 8 gyslos (išvadų išdėstymas 1-4 ir 9-12) tinkamas QSFP naudojimui
• Optimizuotas bangos ilgis: ~850 nm
• Apvalkalo medžiaga: LSZH (mažai dūmų, be halogenų), antipirenas
• Maži įterpimo nuostoliai ir didelė grįžtamojo signalo slopinimo vertė; gamykloje išbandytas OTDR ir interferometru
• Jungties įvorės medžiaga: cirkonio keramika; didelis sujungimo ciklų patvarumas

Kaip naudoti

Sumontuokite „BlueOptics“ MTP į 4x LC atšakos kabelį, prijungdami MTP/UPC galą prie MTP magistralės ar kasetės ir nukreipdami keturias LC dvipuses jungtis prie norimų siųstuvų-imtuvų ar pataisymo prievadų. Užtikrinkite teisingą orientaciją ir išvadų išdėstymo suderinamumą QSFP ar InfiniBand linijų žemėlapiui (išvadų išdėstymas 1-4 ir 9-12). Venkite staigių lenkimų ir išlaikykite minimalų lenkimo spindulį, nurodytą daugiamodei OM4 skaidulai tiesiant kabelį. Jokio sujungimo ar surinkimo nereikia; patikrinkite jungtis naudodamiesi pateikta įterpimo nuostolių ir grįžtamojo signalo slopinimo bandymo ataskaita arba tinkama optine bandymo įranga po sumontavimo.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite šį OM4 atšakos kabelį trumpojo nuotolio, didelio pralaidumo ryšiams, pvz., serverio-komutatoriaus ir QSFP linijų programoms. Naudokite suderinamas MTP kasetes ir laikykitės tinkamos MTP ir LC jungčių švaros bei tvarkymo. Laikykite ir tieskite kabelį pagal lenkimo spindulio reikalavimus, kad išvengtumėte mechaninio įtempimo; atlikite patikrinimą po sumontavimo su OTDR ar galios matuokliu ten, kur reikia tikslių linijos biudžetų.
