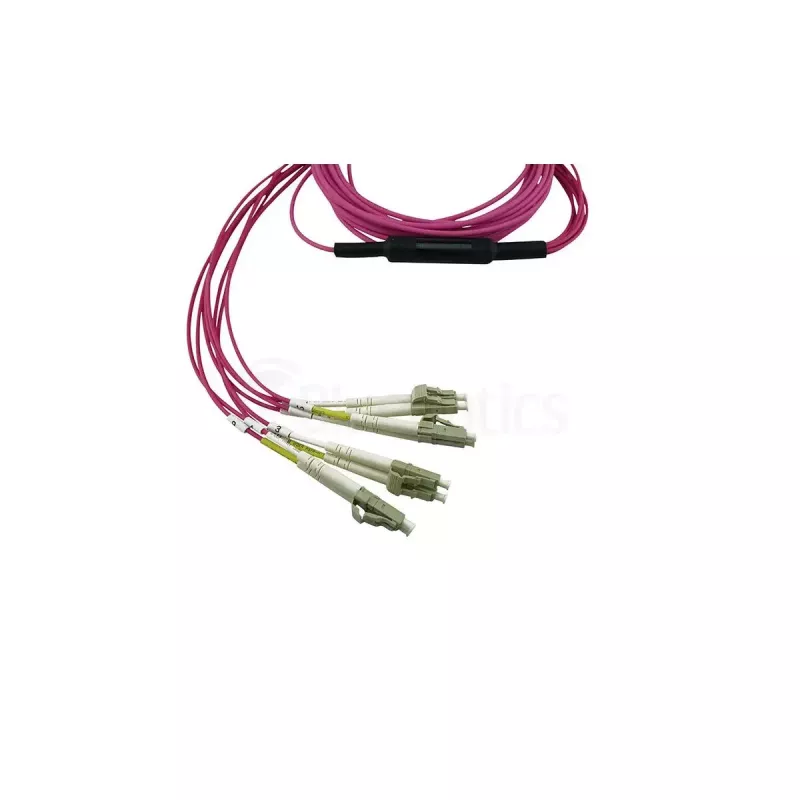

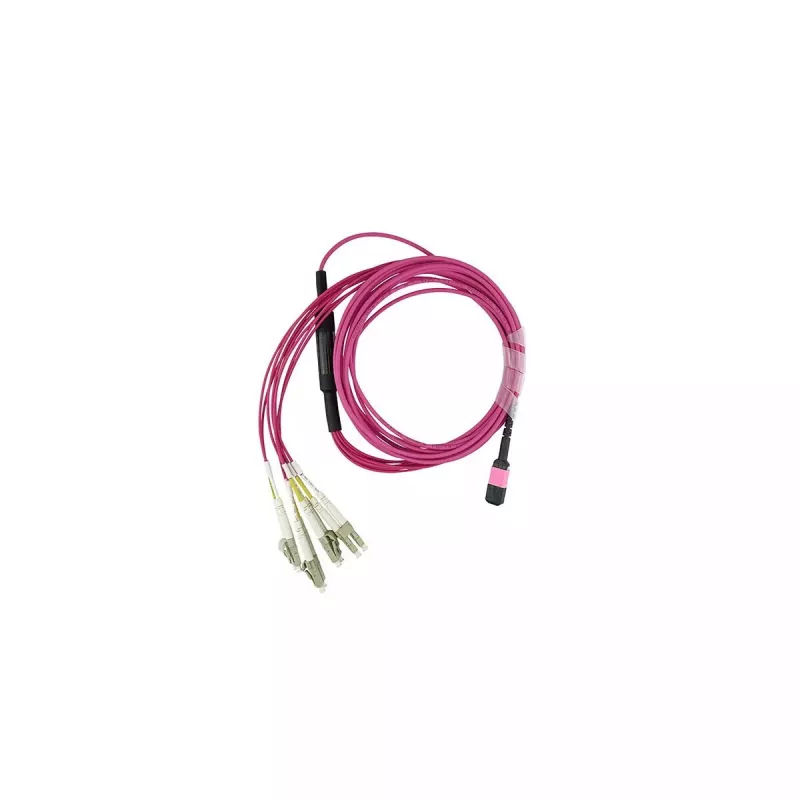

BlueOptics SFP6141FU10MKB InfiniBand šviesolaidinis kabelis 10 m MTP 4x LC

BlueOptics SFP6141FU10MKB InfiniBand šviesolaidinis kabelis yra 10 m daugiamodis OM4 išskaidymo kabelis su viena MTP (MPO) jungtimi viename gale ir keturiomis LC dvipusėmis jungtimis kitame. Sukurtas didelio tankio aplinkai, šis kabelis naudoja 8 gijas (kontaktų išdėstymas 1-4 ir 9-12) ir yra optimizuotas 850 nm bangos ilgio perdavimui. Kabelis turi LSZH (mažai dūmų, be halogenų) apvalkalą, kuris gaisro atveju išskiria mažai dūmų ir neišskiria halogenų, ir yra skirtas naudoti su MTP kasetėmis ir QSFP klasės siųstuvais-imtuvais duomenų centruose ir didelio našumo skaičiavimo tinkluose.

Privalumai

Kabelis užtikrina mažus įterpimo nuostolius ir didelę grįžtamojo signalo slopinimo vertę dėl tiksliai pagaminto OM4 pluošto ir cirkonio oksido keraminių antgalių jungčių, todėl signalo perdavimas yra patikimas ir su minimaliomis klaidomis. Iš anksto surinkta MTP į 4x LC išskaidymo konstrukcija pašalina sujungimo ar montavimo vietoje poreikį, pagreitina įrengimą ir sumažina darbo vietoje bei specialių įrankių poreikį. Gamykliniai bandymai interferometru ir OTDR užtikrina dokumentais patvirtintą optinį veikimą, o firminiai jungčių ir pluošto komponentai padeda užtikrinti ilgą tarnavimo laiką ir iki 1500 sujungimo ciklų.

Tinka

• Duomenų centrų aukštyninėms linijoms ir jungtims prie stelažų viršaus
• Didelio našumo skaičiavimo (InfiniBand / QSFP) tarpusavio jungtims
• Saugojimo tinklams (SAN) ir serverių ūkiams
• Didelio tankio šviesolaidinių paskirstymo skydų ir MTP kasečių diegimui

Pagrindinės specifikacijos

• Ilgis: 10 m
• Pluošto tipas: daugiamodis OM4 (50/125 µm)
• Jungčių konfigūracija: 1x MTP (MPO) į 4x LC dvipusis
• Gijos / sruogos: 8 (kontaktų išdėstymas 1-4 ir 9-12)
• Bangos ilgis: optimizuotas 850 nm
• Apvalkalo medžiaga: LSZH (mažai dūmų, be halogenų)
• Tinka QSFP / InfiniBand linijoms
• Išbandytas interferometru ir OTDR; matavimo protokolas pridedamas

Kaip naudoti

Prijunkite MTP galą į MTP kasetę arba QSFP adapterį ir nukreipkite keturias LC dvipuses jungtis į atitinkamus LC prievadus komutatoriuose, siųstuvuose-imtuvuose arba paskirstymo skyduose. Prieš sujungdami užtikrinkite teisingą MTP rakto ir LC jungčių orientaciją bei išlygiavimą. Venkite staigių lenkimų ir išlaikykite minimalų lenkimo spindulį daugiamodžiam OM4 pluoštui tiesiant kabelius. Naudokite kabelių tvarkymo priedus arba horizontalius laikiklius, kad pritvirtintumėte ir atskirtumėte pluoštus didelio tankio stelažuose.

Rekomendacijos

Kad veikimas būtų patikimas, laikykite ir tvarkykite kabelį švariomis sąlygomis, kad išvengtumėte jungčių galų užteršimo; prieš prijungdami patikrinkite ir išvalykite jungtis tinkamais pluošto valymo įrankiais. Įrenkite pagal EN50173-5 ir ISO/IEC 24764 struktūrinio kabelių tiesimo gaires ir išlaikykite lenkimo spindulį bei įtempimo sumažinimą, kad išsaugotumėte optinį veikimą.
