BlueOptics SFP6141EU1MKB InfiniBand šviesolaidinis kabelis 1 m MTP 4x LC

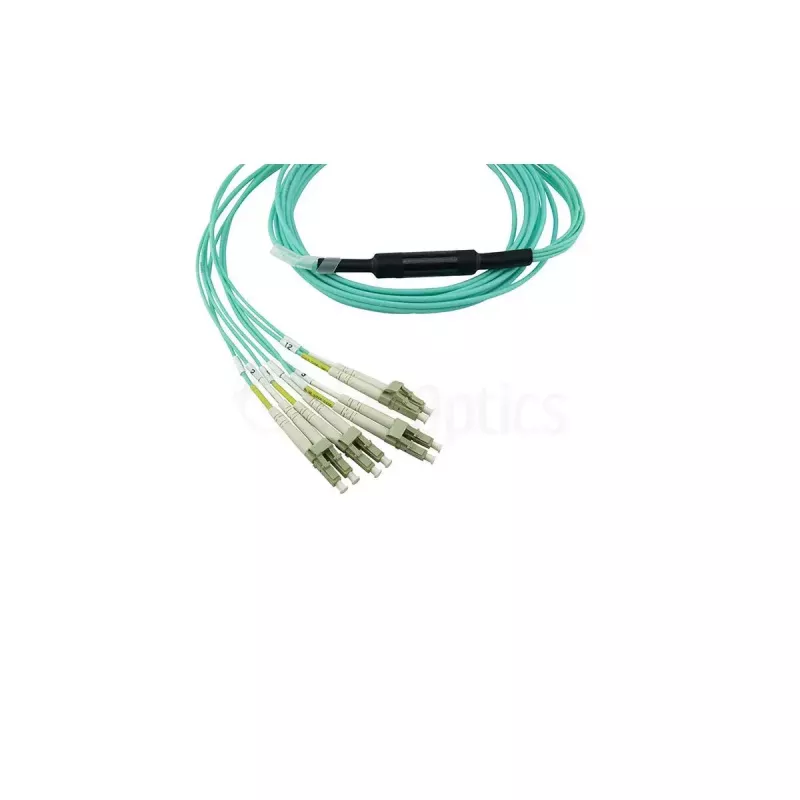

„BlueOptics SFP6141EU1MKB“ InfiniBand šviesolaidinis kabelis yra 1 m ilgio atšakos kabelis, jungiantis vieną MTP (daugiaskaidulę „push-on“) jungtį su keturiomis LC dvipusėmis jungtimis. Sukurtas daugiamodei OM3 skaidulai (50/125 µm) ir optimizuotas perdavimui apie 850 nm bangos ilgiu, šis kabelis turi 8 gyslų konstrukciją, LSZH (mažai dūmų ir be halogenų) apvalkalą ir MTP jungtį be kaiščių. Tai kompaktiškas, gamykloje užbaigtas sprendimas didelio tankio jungtims duomenų centruose, saugojimo tinkluose ir LAN aplinkose, kur reikalingi greiti, patikimi optiniai kanalai.

Privalumai

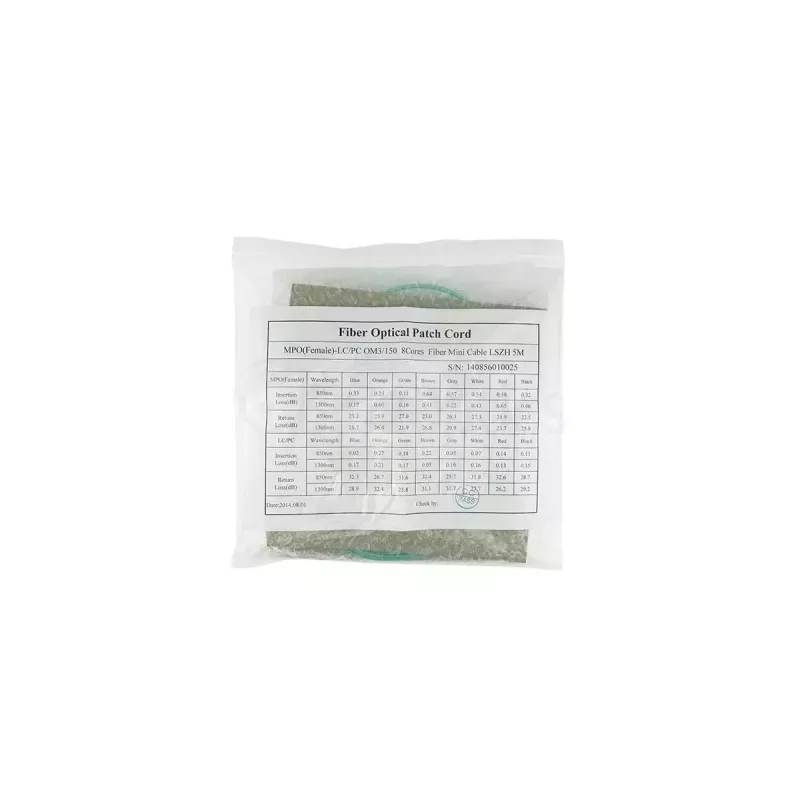

Šis MTP į 4xLC atšakos kabelis sumažina montavimo laiką, nes pašalina sujungimų sudūrimą ir sudėtingą užbaigimą vietoje. Jo LSZH apvalkalas sumažina dūmų ir toksiškų dujų emisiją gaisro atveju ir palaiko standartus atitinkančias instaliacijas. Kabelis pagamintas naudojant firminę daugiamodę skaidulą ir aukštos kokybės keramines ferules turinčias jungtis, kurios užtikrina mažus įterpimo nuostolius, didelę grįžtamąją reflekciją ir ilgą sujungimų tarnavimo laiką. Kiekvienas vienetas yra išbandytas gamykloje (interferometru ir OTDR) ir tiekiamas su išmatuotomis nuostolių/grįžtamosios reflekcijos vertėmis, užtikrinančiomis prognozuojamą veikimą.

Tinka

• Didelio tankio sujungimams tarp MTP pagrindu veikiančių kasečių ir LC prievadų duomenų centruose
• InfiniBand ir lygiagrečių optinių kanalų jungtims
• Saugojimo tinklams (SAN) ir serverių tarpusavio jungtims
• Vietinio tinklo magistralėms ir pagrindinėms linijoms

Pagrindinės specifikacijos

• Skaidulos tipas: Daugiamodė OM3, 50/125 µm
• Ilgis: 1 m
• Jungtis A: 1x MTP (daugiaskaidulė „push-on“), be kaiščių
• Jungtis B: 4x LC dvipusė (UPC)
• Gyslų skaičius: 8 gyslos (atšaka į 4 dvipuses LC)
• Darbinis bangos ilgis: optimizuotas apie 850 nm
• Apvalkalo medžiaga: LSZH (mažai dūmų ir be halogenų)
• Našumas: maži įterpimo nuostoliai, didelė grįžtamoji reflekcija; išbandyta gamykloje interferometru ir OTDR
• Patvarumas: keraminės ferulės jungtys, pritaikytos dideliam sujungimų ciklų skaičiui

Kaip naudoti

Įdiekite „BlueOptics“ MTP į 4xLC atšakos kabelį, įkišdami MTP jungtį į MTP kasetę, MPO prievadą ar magistralinį skydą ir kiekvieną LC dvipusę jungtį prijungdami prie atitinkamų LC prievadų siųstuvuose-imtuvuose arba paskirstymo skyduose. Nereikia jokio sujungimo ar poliravimo vietoje; laikykitės standartinių optinių kabelių naudojimo procedūrų, palaikykite jungčių galus švarius ir apsaugokite nenaudojamas jungtis dulkių gaubteliais. Vykdykite įrangos gamintojo nurodymus dėl gyslų atvaizdavimo jungiant lygiagrečius kanalus, kad užtikrintumėte teisingą kanalų išlygiavimą.

Rekomendacijos

Laikykite ir tieskite kabelį be aštrių lenkimų; laikykitės mažiausio lenkimo spindulio, nurodyto jūsų montavimo standarte. Naudokite suderinamas MTP kasetes ir LC siųstuvus-imtuvus diegdami lygiagrečias optines jungtis ir paleidimo metu patikrinkite su kabeliu pateiktas išmatuotas įterpimo ir grįžtamosios reflekcijos vertes.
