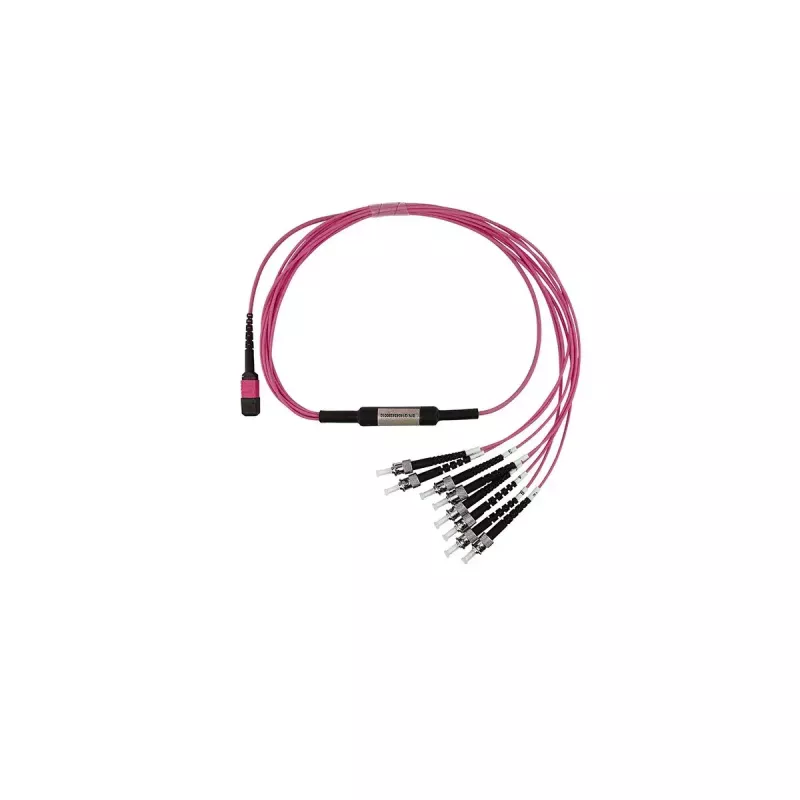

BlueOptics SFP5143FU3MKB InfiniBand šviesolaidinis kabelis 3 m MPO ST

„BlueOptics SFP5143FU3MKB InfiniBand“ šviesolaidinis kabelis yra 3 m ilgio OM4 daugiamodis MPO į 4xST atšakos kabelis, skirtas didelio tankio tinklams ir duomenų centrų jungtims. Viename gale jis turi MPO/UPC daugiaskaidulę jungtį, o kitame – keturias ST/PC dvipusio ryšio jungtis, palaikančias pilną dvipusį duomenų perdavimą aštuoniomis gyslomis (paskirstymas 1–4 ir 9–12). Kabelis pagamintas iš 50/125 µm šerdies/apvalkalo daugiamodės OM4 skaidulos, optimizuotos 850 nm perdavimui, ir turi mažai dūmų išskiriančią nulinio halogeno (LSZH) apvalkalą, užtikrinantį mažiau dūmų ir be halogenų emisijos gaisro atveju. Rinkinys gamykloje patikrintas dėl įterpimo ir atgalinio atspindžio nuostolių ir tinkamas naudoti su MPO kasetėmis ir QSFP pagrindu veikiančia įranga.

Privalumai

MPO į 4xST atšakos konstrukcija leidžia sukurti kompaktiškas daugialaines jungtis be sujungimo ar montavimo vietoje, taip sutrumpinant įrengimo laiką ir sumažinant specializuotų įrankių poreikį. Naudojant OM4 skaidulą, pagerinama modalinė pralaida ir sumažinamas slopinimas trumpojo nuotolio didelės spartos programoms. LSZH apvalkalas sumažina dūmų ir pavojingų išmetimų kiekį, atitinka bendrus patalpų įrengimo saugos standartus. Jungtyse naudojamos cirkonio keramikos įvorės užtikrina pastovų susijungimo veikimą ir yra tikrinamos interferometru bei OTDR, kad būtų užtikrinti maži įterpimo nuostoliai ir stabilus atgalinio atspindžio nuostolių lygis.

Pritaikymas

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami patikrinkite jungtis ir kabelio apvalkalą ir įsitikinkite, kad jie suderinami su MPO prievadais ir ST dvipusio ryšio lizdais jūsų įrangoje arba MPO kasetėje. Nutieskite 3 m kabelį kabelių tvarkymo takais, vengdami staigių lenkimų; laikykitės įrangos gamintojo nurodyto minimalaus lenkimo spindulio. Įkiškite MPO jungtį į kasetės arba siųstuvo-imtuvo MPO prievadą ir prijunkite keturias ST dvipusio ryšio jungtis prie atitinkamų ST prievadų. Užtikrinkite, kad kiekviena jungtis būtų tvirtai įstatyta, ir patikrinkite optinės linijos vientisumą tinkamu testavimo prietaisu arba tikrindami linijos būseną prijungtuose įrenginiuose.

Rekomendacijos

Laikykite ir naudokite kabelį švarioje aplinkoje; visada naudokite dulkių gaubtelius atjungtoms jungtims. Kad veikimas būtų optimalus, neviršykite rekomenduojamo lenkimo spindulio, palaikykite jungčių galų paviršius švarius ir laikykitės gamintojo gairių dėl MPO poliškumo bei kasečių susiejimo, integruodami į daugialaines sistemas.
