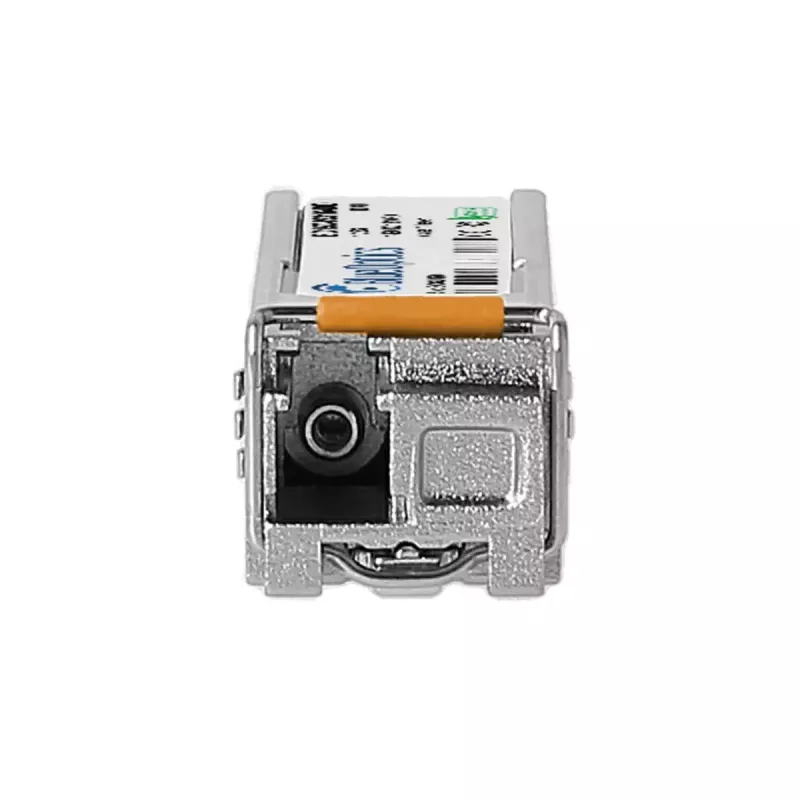

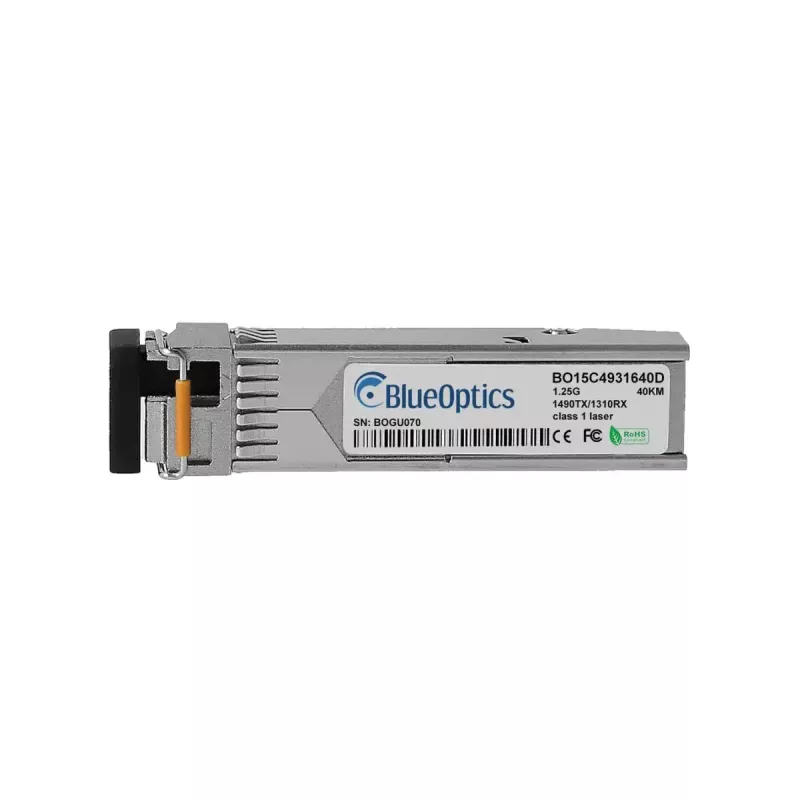

BlueOptics SFP-1G-BX40-D-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 1250 Mbit/s

„BlueOptics SFP-1G-BX40-D-BO“ yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-D programoms, kurio didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į kompaktišką metalinį korpusą ir sveriantis apie 3 g, modulis veikia nuo 3,3 V maitinimo šaltinio ir užtikrina LC simplex jungiamumą vieno pluošto dvipusiam perdavimui. Jame įdiegtas 1310 nm siųstuvas ir 1490 nm imtuvas ir jis atitinka MSA SFP formos faktoriaus standartus, kad būtų užtikrintas fizinis suderinamumas su įvairiais tinklo įrenginiais.

Privalumai

Siųstuvas-imtuvas palaiko didelės spartos optines jungtis iki 1,25 Gbit/s per vienmodį pluoštą ir yra suderinamas su įprastomis tinklo platformomis, priimančiomis 1000BASE-BX-D SFP modulius. Metalinis korpusas užtikrina ilgaamžiškumą ir terminį stabilumą, o kompaktiškas SFP formos faktorius sumažina vietos poreikį. Pagamintas pagal MSA standartus, modulis palengvina tiesioginį montavimą ir keitimą komutatoriuose, maršrutizatoriuose ir saugojimo sistemose. Jei palaiko priimančioji aparatinė įranga, skaitmeninė diagnostikos stebėsena (DDM/DOM) realiuoju laiku teikia maitinimo įtampos, lazerio poslinkio srovės, siuntimo galios, priėmimo galios ir temperatūros stebėjimą.

Tinkamas naudoti

• Vienmodžio pluošto jungtims „taškas–taškas“ iki 40 km
• Gigabit Ethernet jungtims (1000BASE-BX-D)
• Sujungimams tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Aplinkoms, kuriose reikalingi kompaktiški, karštojo prijungimo SFP moduliai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Duomenų perdavimo sparta: iki 1250 Mbit/s
• Pluošto tipas: vienmodis
• Bangos ilgiai: siųstuvas 1310 nm, imtuvas 1490 nm
• Jungtis: LC simplex
• Maitinimas: 3,3 V įvestis
• Korpusas: metalinis
• Svoris: apie 0,003 kg
• Tipinis pasiekiamumas: iki 40 km (priklauso nuo taikymo)
• Skaitmeninė diagnostikos stebėsena (DDM/DOM): palaikoma, kai tai leidžia priimančioji aparatinė įranga

Kaip naudoti

„BlueOptics SFP-1G-BX40-D-BO“ įdiekite įstatydami modulį į laisvą SFP prievadą suderinamame komutatoriuje, maršrutizatoriuje arba medijos keitiklyje, kai įrenginys išjungtas, arba karštojo prijungimo būdu, jei priimančioji įranga tai palaiko. Prijunkite tinkamo poliškumo LC simplex vienmodį šviesolaidinį pataisos laidą, kad užmegztumėte dvipusę jungtį – vienas pluoštas perduoda siuntimo ir priėmimo signalus skirtingais bangos ilgiais. Jei reikia, sukonfigūruokite priimančiojo įrenginio sąsają 1000BASE-BX-D arba atitinkamam Gigabit Ethernet režimui ir patikrinkite ryšio būseną per priimančiojo įrenginio valdymo sąsają. Jei reikalinga DDM/DOM, patvirtinkite, kad priimančioji platforma atveria diagnostinius registrus, kad būtų galima nuskaityti realiojo laiko parametrus.

Rekomendacijos

Norint pasiekti optimalų nuotolį ir signalo kokybę, naudokite aukštos kokybės vienmodžius LC pataisos laidus ir, jei taikoma, pataisos skydus. Įsitikinkite, kad priimančiojo įrenginio programinė įranga palaiko trečiųjų šalių SFP modulius ir DDM/DOM, jei reikia nuotolinės diagnostikos. Saugokite modulį nuo per didelio mechaninio įtempimo ar optinės jungties užteršimo; kai nenaudojate, laikykite uždėtus dulkių gaubtelius ir laikykitės standartinių darbo su pluoštu procedūrų.
