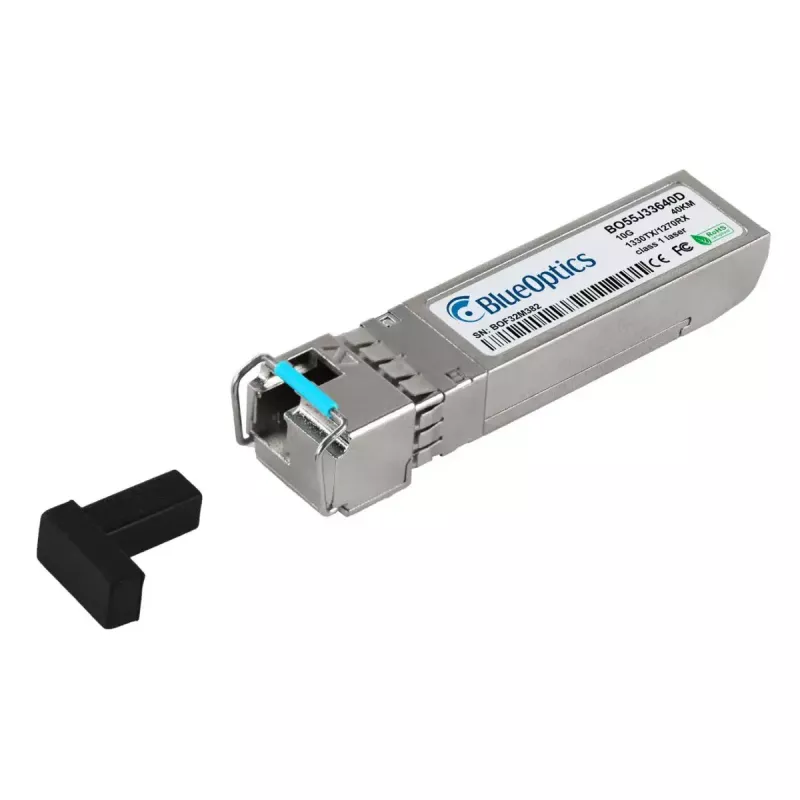

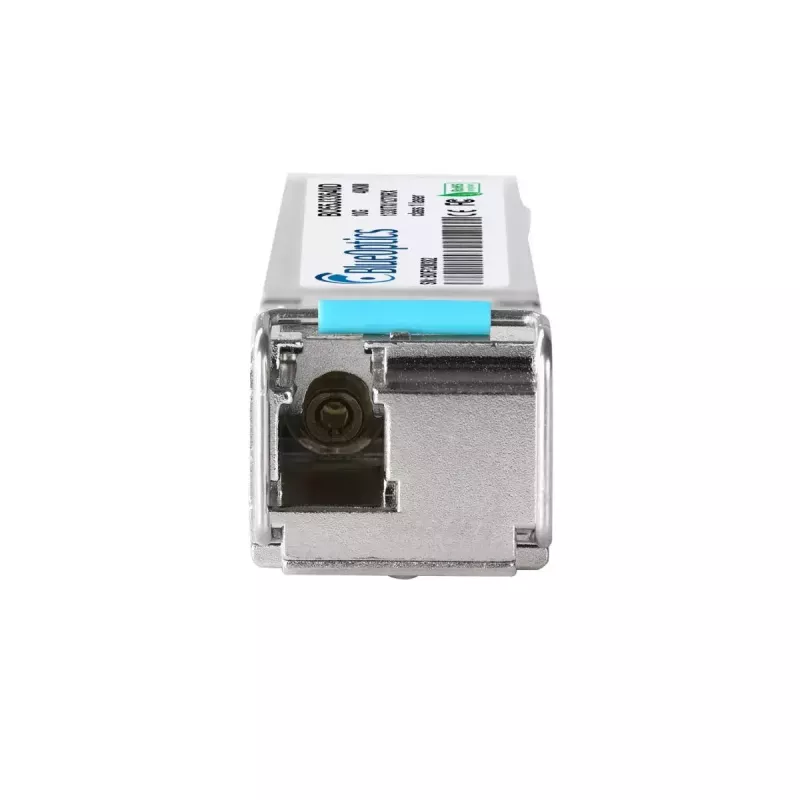

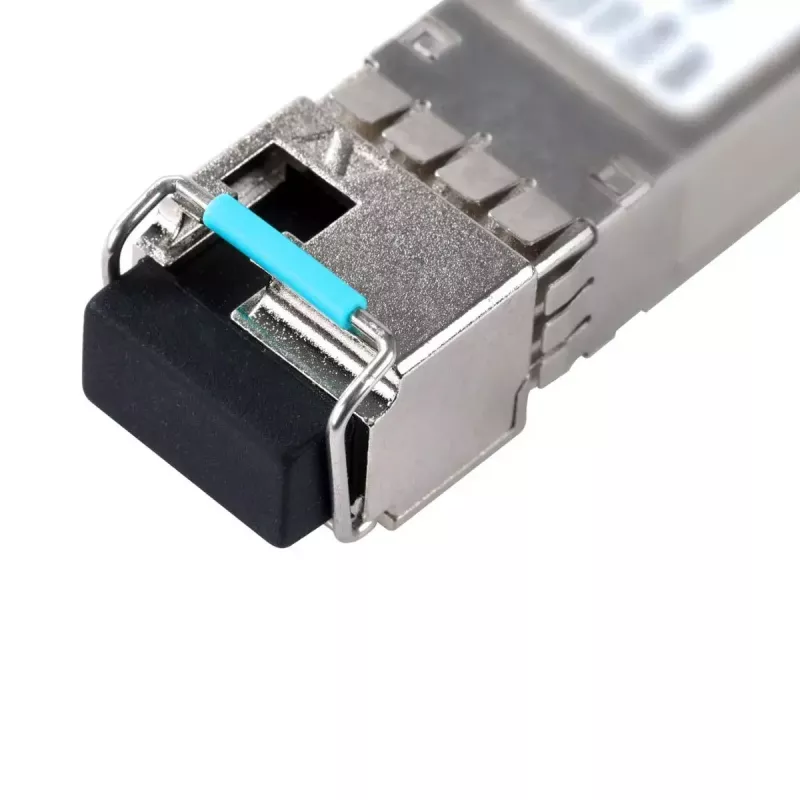

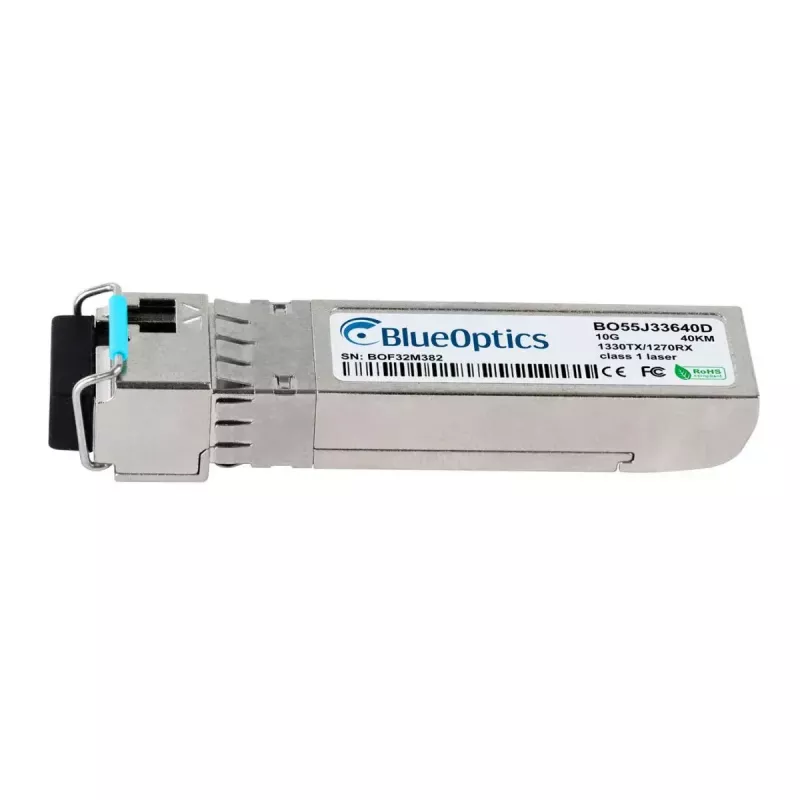

BlueOptics SFP-10GE-BX40-D-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis SFP+ 40000 m

„BlueOptics SFP-10GE-BX40-D-BO“ yra vienmodis šviesolaidinis SFP+ siųstuvo-imtuvo modulis, sukurtas 10G duomenų perdavimui dideliais atstumais iki 40 000 m. Modulyje naudojama dvipusė LC Simplex optinė sąsaja su atskirais siųstuvo ir imtuvo bangos ilgiais (būdinga 10GBASE‑BX‑D veikimui) ir atitinka MSA formos faktoriaus specifikacijas. Jo aliuminio korpusas užtikrina kompaktišką, lengvą konstrukciją (apie 20 g), kad būtų lengva įdiegti į suderinamus SFP+ prievadus.

Privalumai

Šis SFP+ siųstuvas-imtuvas palaiko ilgo nuotolio vienmodžius ryšius ir yra sukurtas sąveikai su įranga, kuri priima MSA atitinkančius 10GBASE‑BX‑D modulius. Modulis įgyvendina optinius perdavimo ir priėmimo kanalus skirtingais bangos ilgiais, kad būtų galima perduoti dvikryptį ryšį vienu pluoštu, sumažinant šviesolaidinių kabelių poreikį. Pagamintas iš standartinių komponentų ir patikrintas dėl suderinamumo, jis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), kad būtų galima realiuoju laiku stebėti pagrindinius parametrus, ir turi tvirtą aliuminio gaubtą, užtikrinantį stabilų mechaninį ir šiluminį veikimą.

Tinka

• 10 Gigabit Ethernet ryšiams per vienmodį pluoštą, kai reikalingas didelis atstumas
• Maršrutizatorių, komutatorių, saugojimo sistemų ir apkrovos balansuotuvų sujungimui LC Simplex šviesolaidiniais kabeliais
• Tinklams, kuriems reikalingas dvikryptis perdavimas vienu pluoštu (BX/D veikimas)
• Aplinkoms, kuriose DDM/DOM stebėsena naudojama nuotolinei diagnostikai

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+ (atitinka MSA)
• Optinis režimas: Vienmodis pluoštas
• Jungties tipas: LC Simplex
• Maksimalus atstumas: iki 40 000 m (40 km)
• Siųstuvo / imtuvo bangos ilgiai: tipinė BX‑D pora (atskiri siuntimo / priėmimo bangos ilgiai dvikrypčiam vieno pluošto veikimui)
• Svoris: maždaug 0,02 kg
• Korpuso medžiaga: aliuminis
• Palaikomi protokolai: 10 Gigabit Ethernet ir suderinami didelės spartos protokolai
• Diagnostika: Skaitmeninės diagnostikos stebėsenos (DDM/DOM) palaikymas

Kaip naudoti

Įkiškite „BlueOptics SFP-10GE-BX40-D-BO“ į laisvą SFP+ prievadą suderinamame komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, užtikrindami, kad modulis būtų visiškai įstatytas ir skląstis užsifiksuotų. Prijunkite LC simplex vienmodį komutacinį kabelį tarp modulio ir nuotolinio siųstuvo-imtuvo arba pataisos skydelio, laikydamiesi teisingos siuntimo ir priėmimo skaidulų orientacijos. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir, jei yra, nuskaitykite DDM/DOM reikšmes (maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo / įėjimo galią ir temperatūrą) per valdymo sąsają. Įsitikinkite, kad priimančioji įranga palaiko 10GBASE‑BX‑D veikimą ir DDM, jei reikalinga diagnostinė stebėsena.

Rekomendacijos

Norėdami pasiekti optimalų atstumą ir signalo kokybę, naudokite vienmodį pluoštą ir mažų nuostolių LC jungtis, venkite staigių pluošto lenkimų ir suderinkite modulį su suderinamais siųstuvais-imtuvais nuotoliniame gale, kurie palaiko BX‑D bangos ilgio priskyrimą. Prieš pasikliaudami nuotoline diagnostika, patvirtinkite DDM/DOM palaikymą pagrindiniame įrenginyje. Kad veikimas būtų stabilus, laikykitės pagrindinio įrenginio gamintojo nurodymų dėl karštojo keitimo ir elektrostatinės iškrovos (ESD) atsargumo priemonių.
