BlueOptics SFP-10G-SR-CM-BO tinklo siųstuvas-imtuvas Šviesolaidinis SFP+ 300m

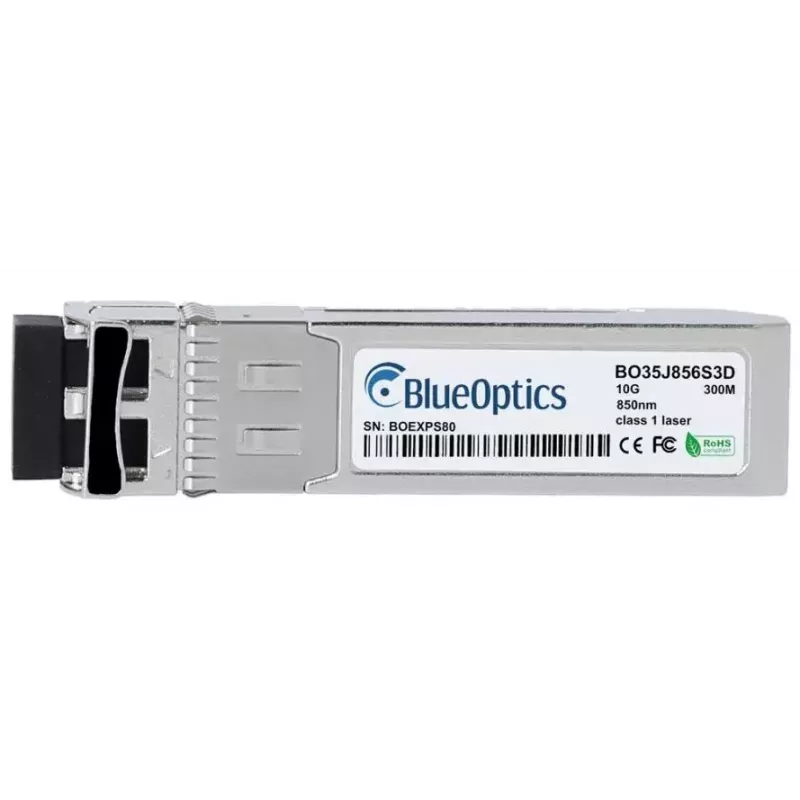

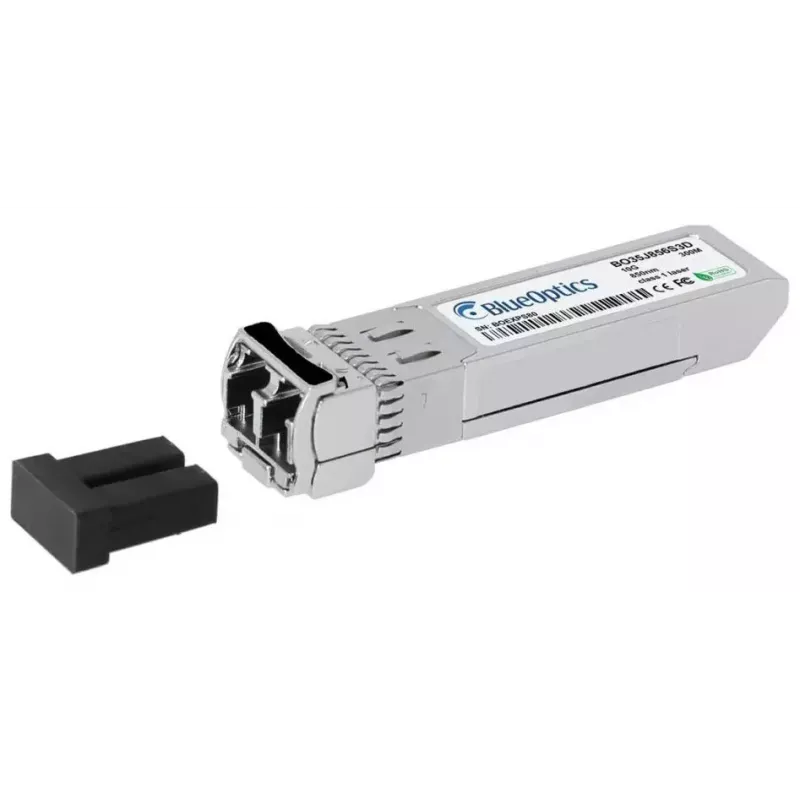

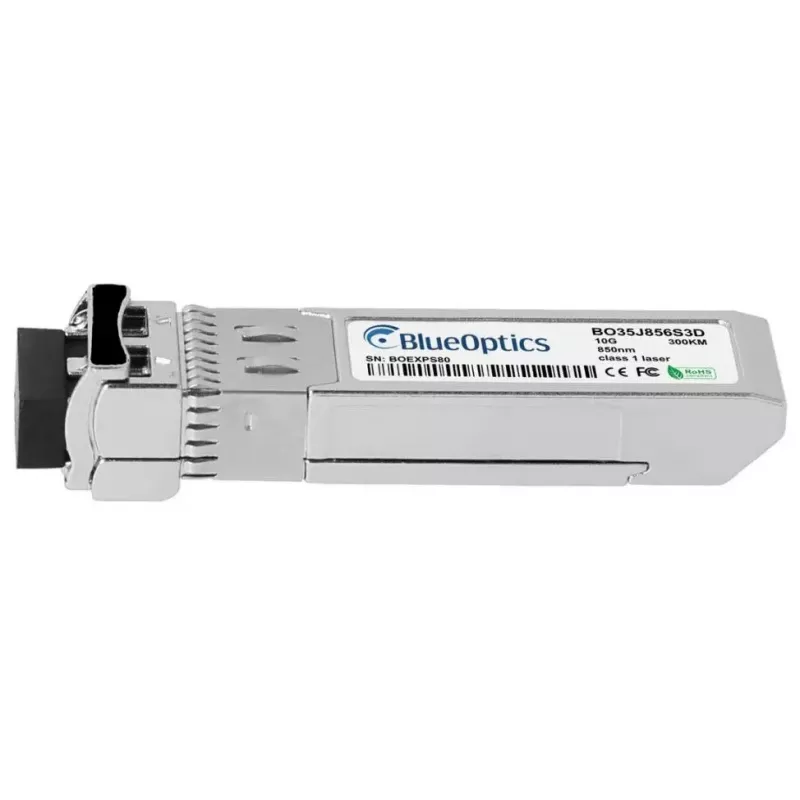

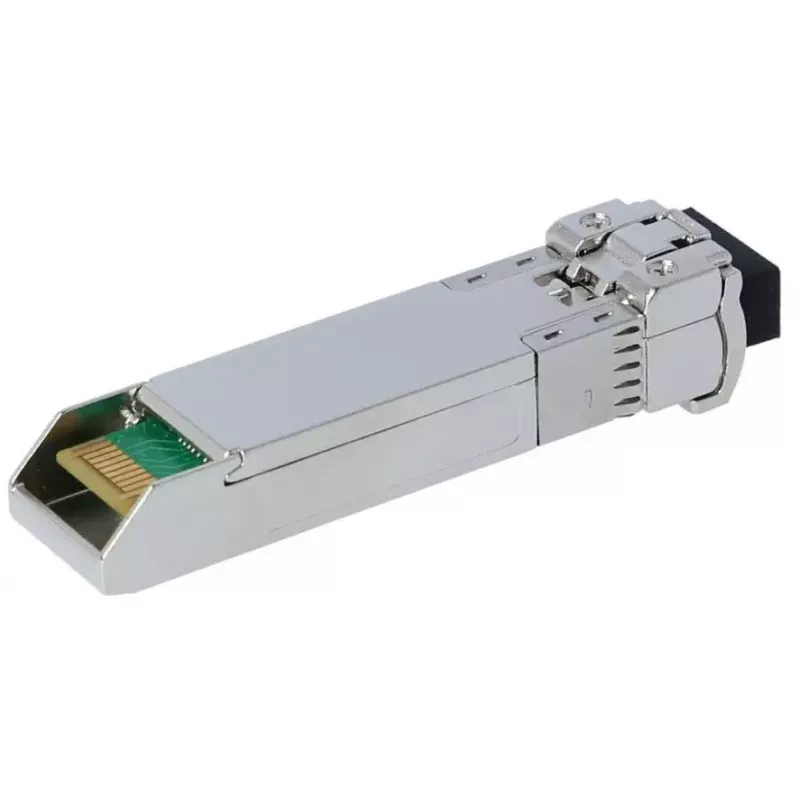

„BlueOptics SFP-10G-SR-CM-BO“ yra šviesolaidinis SFP+ siųstuvo-imtuvo modulis, sukurtas 10G duomenų perdavimui daugiamode skaidula. Jame yra LC dvipusė jungtis, veikia su 850 nm optika tiek siųstuvui, tiek imtuvui ir palaiko maksimalų ryšio atstumą iki 300 metrų. Siųstuvas-imtuvas yra aliuminio korpuse ir sveria maždaug 20 gramų, todėl yra kompaktiškas ir tinkamas montuoti į suderinamus SFP+ prievadus komutatoriuose, maršrutizatoriuose ir saugojimo sistemose.

Privalumai

Šis SFP+ modulis atitinka MSA („Multi-Source Agreement“) formos faktoriaus standartus ir užtikrina 10GBASE-SR našumą trumpojo nuotolio didelės spartos jungtims. Modulis sukurtas taip, kad būtų suderinamas su pagrindinėmis aparatinės įrangos platformomis, palaikančiomis atitinkamą SFP+ tipą, ir siūlo skaitmeninio diagnostinio stebėjimo (DDM/DOM) galimybę, leidžiančią tiesiogiai stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą, kai priimančiasis įrenginys tai palaiko. Aliuminio korpusas prisideda prie patvarumo, o lengvas dizainas supaprastina tvarkymą ir montavimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite modulį į suderinamą SFP+ lizdą priimančiajame įrenginyje, kol užsifiksuos, ir pritvirtinkite bet kokį korpuso numatytą fiksavimo mechanizmą. Prijunkite LC dvipusius daugiamodės skaidulos pataisos laidus prie modulio, užtikrindami teisingą siuntimo ir priėmimo kanalų poliškumą. Patikrinkite, ar priimantysis įrenginys atpažįsta siųstuvą-imtuvą ir ar sąsaja sukonfigūruota 10G veikimui. Jei reikalingi DDM/DOM duomenys, įjunkite ir nuskaitykite diagnostiką per priimančiojo valdymo sąsają, jei platforma palaiko DDM.

Rekomendacijos

Naudokite aukštos kokybės daugiamodę skaidulą ir tinkamai įvertintus LC dvipusius pataisos laidus, kad pasiektumėte nurodytą 300 m atstumą. Patvirtinkite suderinamumą su priimančiojo įrenginio programine įranga ir įjunkite DDM tik jei priimantysis palaiko SFF-8472 diagnostinę prieigą. Venkite per didelio skaidulų kabelių lenkimo ar įtempimo ir laikykitės standartinių ESD atsargumo priemonių tvarkydami modulį.
