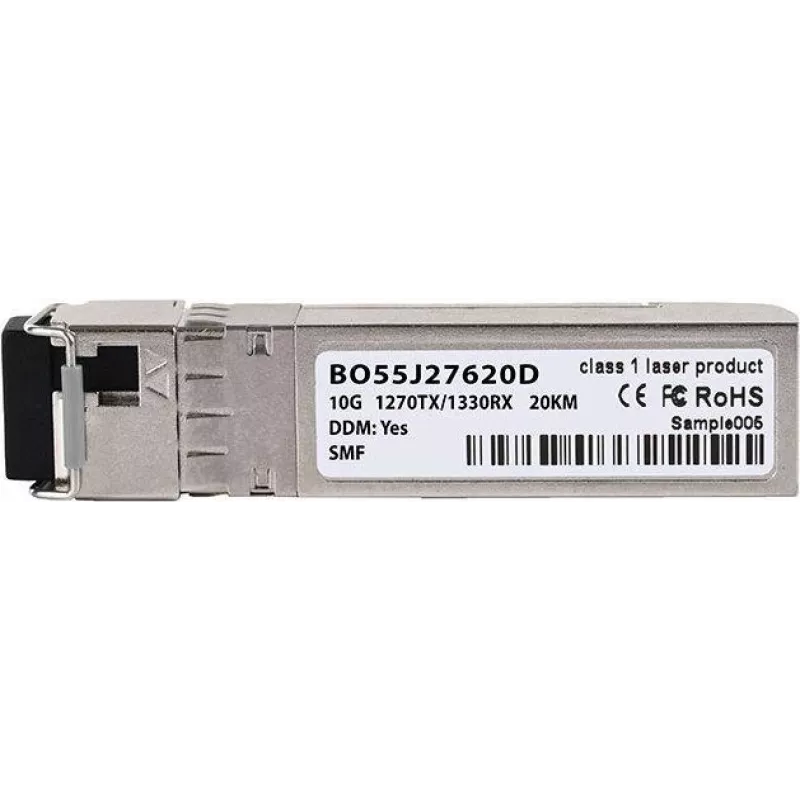

BlueOptics SFP-10G-BX-U-20-QN-BO tinklo siųstuvo-imtuvo modulis Optinis pluoštas 10000 Mbit/s SFP+

„BlueOptics SFP-10G-BX-U-20-QN-BO“ tinklo siųstuvo-imtuvo modulis – tai SFP+ optinio pluošto įrenginys, skirtas 10 Gigabit Ethernet ir kitoms didelės spartos optinėms jungtims. Šis kompaktiškas modulis palaiko didžiausią 10000 Mbit/s duomenų perdavimo spartą, turi metalinį korpusą, užtikrinantį šiluminį stabilumą ir mechaninę apsaugą, ir atitinka RoHS bei FCC standartus. Sveriantis apie 20 g, siųstuvas-imtuvas naudoja dvikryptį (BIDI) vienmodį perdavimą per LC simplex sąsają ir yra skirtas naudoti komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, kur reikalingos vieno pluošto jungtys arba bangų ilgio tankinimo būdai.

Privalumai

Modulis užtikrina tolimojo nuotolio vienmodį veikimą iki 10 Gb/s spartai, išlaikant MSA atitinkančią SFP+ sąveiką. Dvikryptis (BIDI) veikimas leidžia perduoti ir priimti duomenis vienu pluoštu naudojant du bangos ilgius, padidinant efektyvią pralaidumą be papildomų kabelių. Metalinis korpusas pagerina šilumos išsklaidymą ir mechaninį patvarumą, o atitiktis RoHS ir FCC užtikrina aplinkosauginę ir reguliavimo atitiktį. Integruotas skaitmeninės diagnostikos (DDM/DOM) palaikymas leidžia stebėti maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir priėmimo galios lygius bei temperatūrą, kad būtų lengviau atlikti techninę priežiūrą ir trikčių analizę.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP+ modulį į suderinamą SFP+ lizdą komutatoriuje, maršrutizatoriuje ar kitame siųstuvus-imtuvus palaikančiame tinklo įrenginyje, kai pagrindinis prievadas yra išjungtas arba laikantis įrenginio tiekėjo karšto prijungimo rekomendacijų. Prijunkite LC simplex vienmodžius sujungimo kabelius prie modulio jungties – laikykitės teisingų siuntimo ir priėmimo bangos ilgių priskyrimo BIDI veikimui, kad suporuoti siųstuvai-imtuvai atitiktų papildančius bangos ilgius. Įjunkite pagrindinį prievadą įrenginio valdymo sąsajoje ir patikrinkite ryšio būseną. Naudokite įrenginio ar tiekėjo įrankius DDM/DOM parametrams nuskaityti, kad galėtumėte stebėti įtampą, srovę, optinę galią ir temperatūrą.

Rekomendacijos

Naudokite suderintas BIDI siųstuvų-imtuvų poras su atitinkamais bangos ilgiais ir vienmodį pluoštą, kad užtikrintumėte teisingą dvikryptį veikimą. Palaikykite švarias LC jungtis ir derinkite įdėjimo / išėmimo procedūras su pagrindinės įrangos vadovu. Norėdami užtikrinti ilgalaikį patikimumą, stebėkite DDM/DOM reikšmes ir keiskite modulius, rodančius neatitinkančius normos optinės galios ar temperatūros rodmenis.
