BlueOptics SFP-10G-BX-U-20-NG-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 10000 Mbit/s SFP+

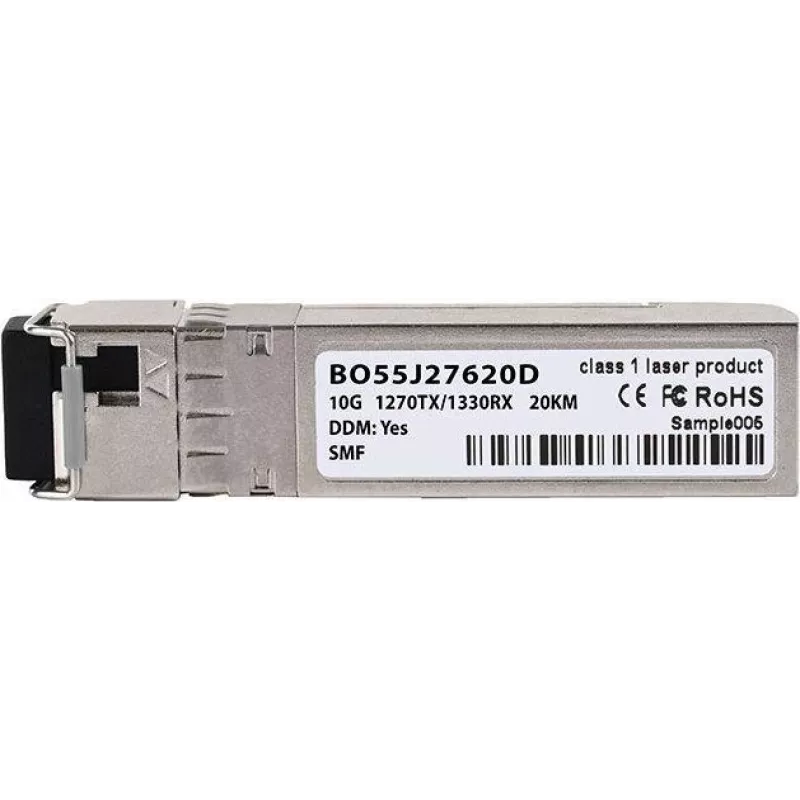

„BlueOptics SFP-10G-BX-U-20-NG-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, sukurtas 10 gigabitų tinklo jungtims. Sukurtas kompaktiškame metaliniame korpuse ir sveria tik 20 g, modulis palaiko didžiausią duomenų perdavimo spartą 10 000 Mbit/s ir yra tinkamas vienmodėms tolimojo ryšio optinėms jungtims. Jis atitinka RoHS ir FCC reikalavimus ir įgyvendina dvikryptę (BiDi) bangos ilgių technologiją, perduodant ir priimant skirtingais bangos ilgiais vienu pluoštu, taip efektyviai išnaudojant esamą pluošto infrastruktūrą.

Privalumai

Siųstuvas-imtuvas siūlo 10 GbE našumą pramoniniu standartiniu SFP+ formos faktoriumi, užtikrinant suderinamumą su suderinamais komutatoriais, maršrutizatoriais ir saugojimo sistemomis. Dvikryptis veikimas padvigubina efektyvų pralaidumą vienoje pluošto linijoje, naudojant du bangos ilgius, taip sumažinant kabelių poreikį. Metalinis korpusas užtikrina mechaninį stabilumą ir šilumos išsklaidymą, o atitiktis RoHS ir FCC standartams garantuoja atitiktį reglamentams. Mažas svoris ir įjungiama SFP+ sąsaja palengvina montavimą, keitimą ir atnaujinimus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite arba vykdykite karštojo keitimo procedūras pagal priimančiojo įrenginio gamintojo instrukcijas, tada įstatykite SFP+ modulį į laisvą SFP+ prievadą, kol jis įsitaisys ir užsifiksuos laikiklis. Prijunkite LC simpleksinius vienmodžius šviesolaidinius kabelius teisingai orientuodami pagal modulio siuntimo ir priėmimo bangos ilgius. Įdėję patikrinkite ryšio indikatorius ir peržiūrėkite įrenginio žurnalus ar valdymo sąsają dėl ryšio suderinimo ir diagnostikos. Naudokite DOM/DDM sąsają optinio galingumo, temperatūros ir maitinimo įtampos stebėjimui paleidimo ir veikimo metu.

Rekomendacijos

Patvirtinkite suderinamumą su priimančiojo įrenginio gamintoju dėl palaikomų SFP+ siųstuvų-imtuvų ir įjunkite reikalingus prievado nustatymus 10 Gb veikimui. Diegiant dvikrypčius modulius, suderinkite papildomą bangos ilgio modulį kitame gale (pvz., 1270 nm ↔ 1330 nm) ir paženklinkite pluošto maršrutus, kad išvengtumėte painiavos. Laikykitės ESD atsargumo priemonių tvarkant, palaikykite švarias LC jungtis ir atlikite optinio galingumo bei BER testus diegimo metu, kad patvirtintumėte linijos veikimą.
