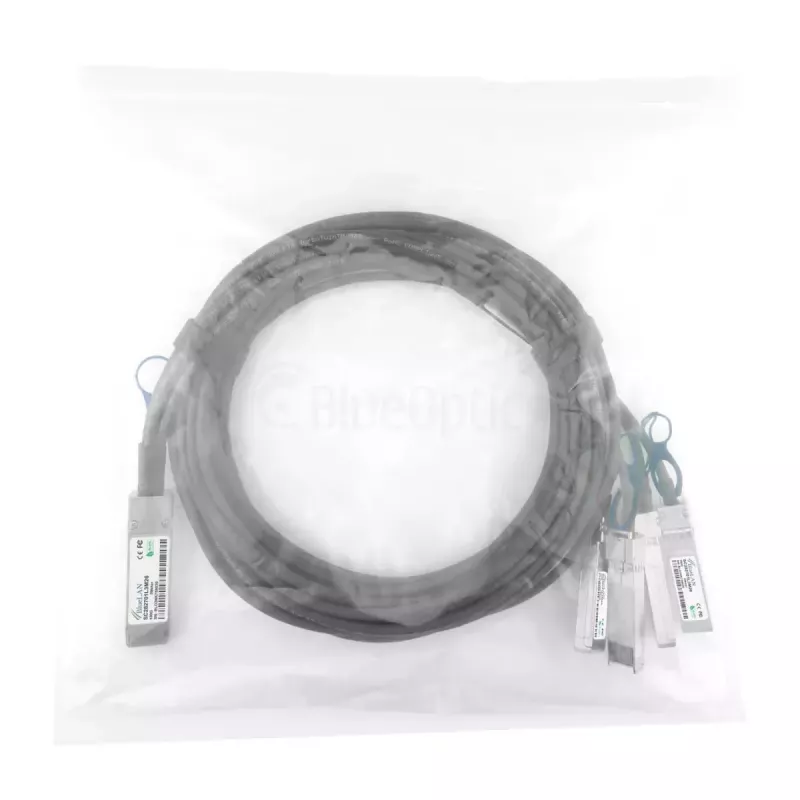

BlueOptics SC282701L1M26-BL InfiniBand šviesolaidinis kabelis 1 m QSFP28 4xSFP28 kištukas kištukas

„BlueOptics SC282701L1M26-BL InfiniBand“ šviesolaidinis kabelis yra 1 m ilgio tiesioginio prijungimo sprendimas, jungiantis QSFP28 jungtį viename gale su keturiomis SFP28 jungtimis kitame. Sukurtas trumpųjų nuotolių didelės spartos linijoms, kabelis palaiko 100G bendrą pralaidumą, naudodamas 4x25G juostų konfigūraciją, ir yra skirtas naudoti stelažų ir gretimų stelažų sujungimuose, kur reikalingas patikimas, mažo vėlinimo ryšys. Kištukas-kištukas jungties konfigūracija leidžia paprastai integruoti į esamą aparatinę įrangą, priimančią QSFP28 ir SFP28 prievadus.

Privalumai

Šis kabelis užtikrina kompaktišką, mažos galios ryšį trumpųjų nuotolių linijoms, siūlydamas funkcinį pasyviojo 100G „twinax“ tiesioginio prijungimo kabelio atitikmenį, naudodamas InfiniBand ir 100GBase-CR4 / 4x25GBASE-CR signalizacijos susitarimus. Jo konstrukcija atitinka MSA praktiką jungčių suderinamumui ir naudoja aukštos kokybės komponentus, kad būtų užtikrintas pastovus veikimas ir ilgas tarnavimo laikas. Pasyvioji konstrukcija užtikrina minimalų papildomą energijos suvartojimą ir mažą vėlinimą, palyginti su aktyviaisiais siųstuvų-imtuvų sprendimais.

Tinka

• Trumpų nuotolių serverio prie komutatoriaus ir komutatoriaus prie komutatoriaus linijoms stelažuose arba tarp gretimų stelažų
• Didelio našumo skaičiavimams ir InfiniBand tinklams, kuriems reikalingas 100G bendras pralaidumas
• Saugojimo sistemoms ir maršrutizatoriams, priimantiems QSFP28 ir SFP28 tiesioginio prijungimo jungtis

Pagrindinės specifikacijos

• Kabelio ilgis: 1 metras
• Jungčių tipai: QSFP28 (kištukas) prie 4 × SFP28 (kištukas)
• Bendras duomenų perdavimo greitis: iki 100 Gbps (4 × 25 Gbps juostos)
• Kabelio tipas: pasyvus tiesioginis prijungimas (twinax), tinkamas trumpiems atstumams
• Laido storis: 26 AWG
• MSA atitinkanti jungtis ir mechaninė konstrukcija
• Mažas energijos suvartojimas ir mažas vėlinimas, palyginti su aktyviąja optika

Kaip naudoti

Įkiškite QSFP28 galą į suderinamą QSFP28 prievadą ir prijunkite keturis SFP28 galus į atitinkamus tikslinio įrenginio SFP28 prievadus. Užtikrinkite, kad abu galai būtų visiškai įstatyti ir kad pagrindinė įranga palaikytų pasyvų tiesioginį prijungimą arba InfiniBand/100GBase-CR4 signalizaciją, kaip reikalaujama. Pagrindiniam elektriniam ryšiui užmegzti nereikia jokios papildomos konfigūracijos, tačiau patikrinkite linijos greitį ir juostų atvaizdavimą pagrindinio įrenginio programinėje įrangoje arba operacinėje sistemoje, kad patvirtintumėte 4×25G veikimą.

Rekomendacijos

Naudokite kabelį trumpiems sujungimams stelažuose arba tarp gretimų stelažų, kad išlaikytumėte mažą vėlinimą ir mažą energijos suvartojimą. Patikrinkite įrenginio suderinamumą su pasyviaisiais „twinax“ DAC ir įsitikinkite, kad prievado programinė įranga palaiko 100G per QSFP28 į 4×SFP28 skaidymo konfigūracijas. Venkite staigių lenkimų ir mechaninės įtampos; išlaikykite minimalų lenkimo spindulį, kad išsaugotumėte signalo vientisumą ir maksimaliai prailgintumėte tarnavimo laiką.
