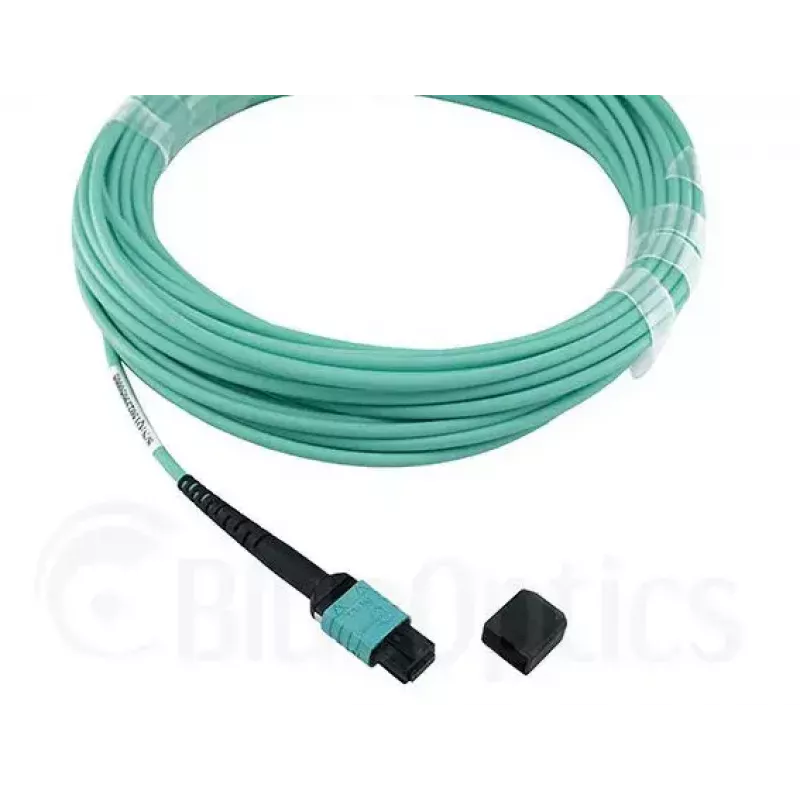

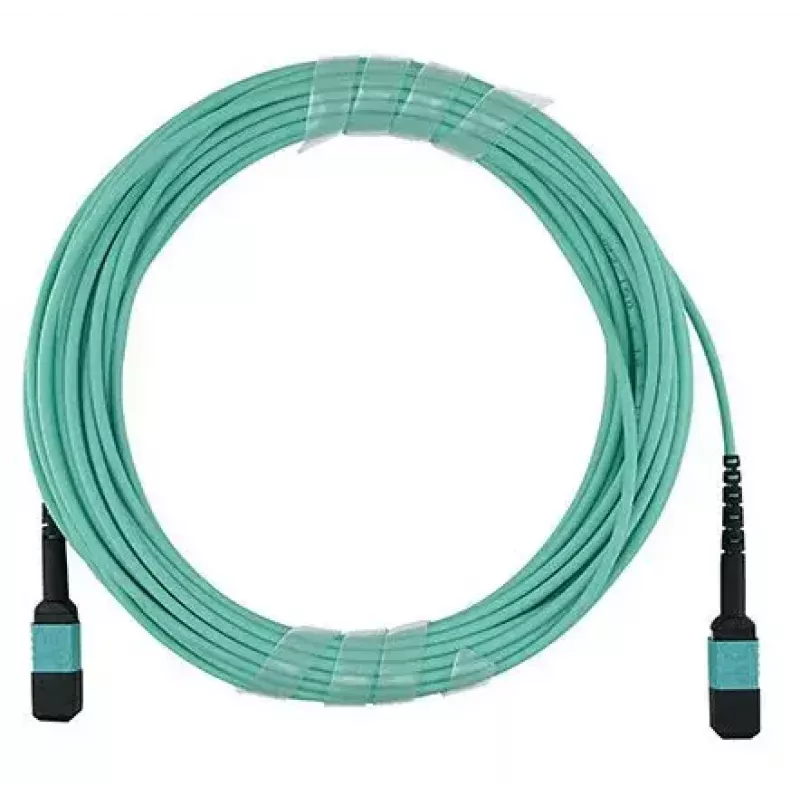

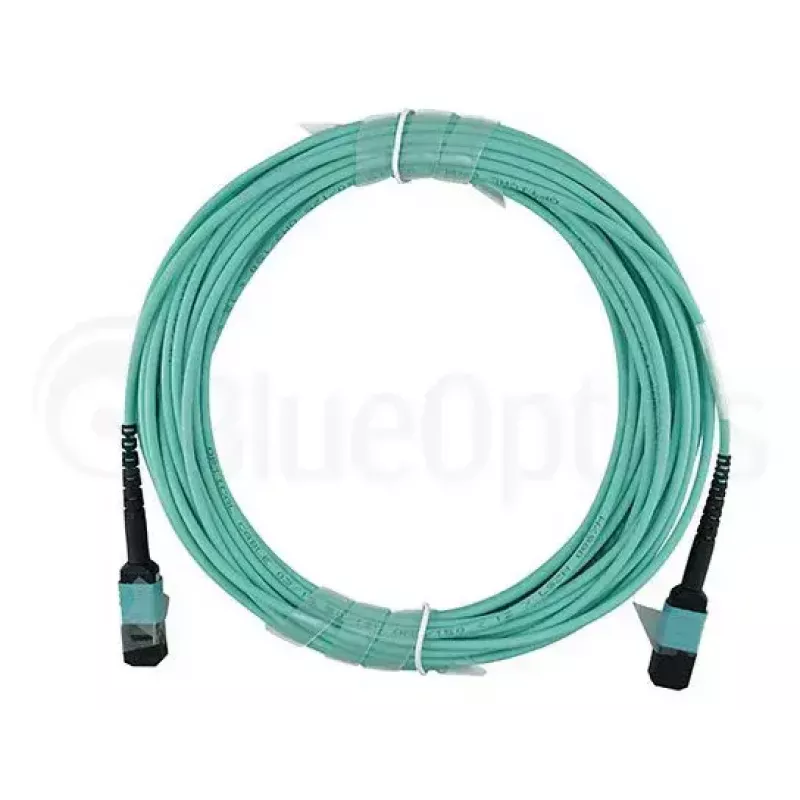

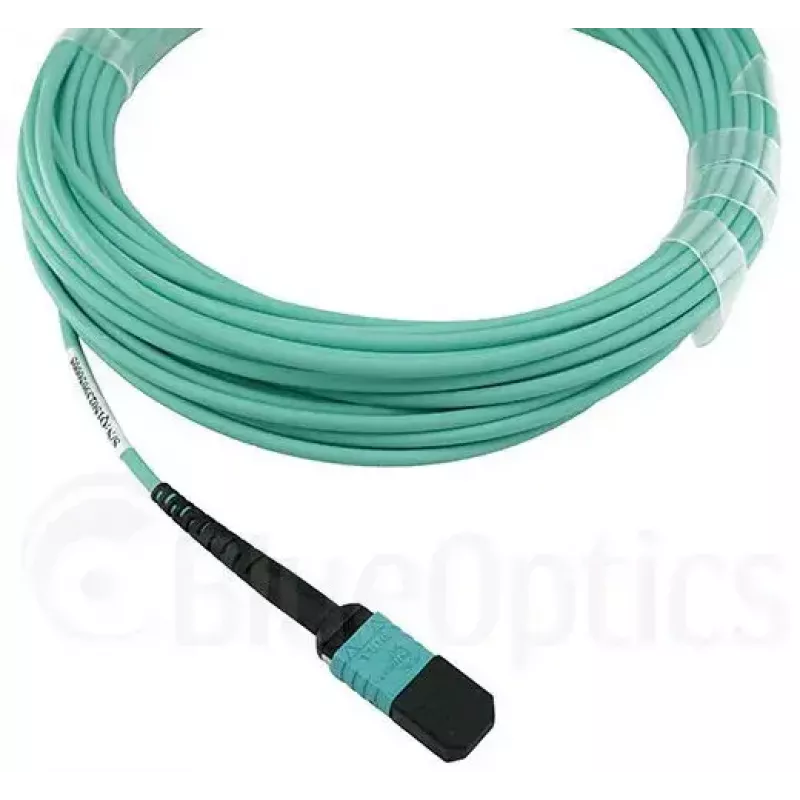

BlueOptics QSRCABLE10M-BO InfiniBand šviesolaidinis kabelis 10 m MPO

„BlueOptics QSRCABLE10M-BO“ InfiniBand šviesolaidinis kabelis yra 10 m ilgio daugiagyslis magistralinis kabelis su MPO/UPC į MPO/UPC jungtimis ir OM3 (50/125 µm) pluoštu. Sukurtas sparčiam duomenų perdavimui, jis palaiko tankius sujungimus stelažuose, pataisų skyduose ir tarp optinių siųstuvų-imtuvų. Kabelis pagamintas su 12 gyslų, B tipo poliškumu, keraminėmis įvorėmis ir MPO jungtimi be kaiščių, tiekiamas su matavimų protokolu, kuriame nurodytos įvesties nuostolių ir grįžtamųjų nuostolių vertės.

Privalumai

Šis OM3 pluošto kabelis pasižymi mažu slopinimu ir stabiliu įterpimo nuostoliu (įvesties nuostolis mažesnis nei 0,3 dB), užtikrindamas patikimą signalo vientisumą per visą 10 m ilgį. LSZH (mažai dūmų, be halogenų) apvalkalas sumažina dūmų ir toksiškų dujų išsiskyrimą gaisro atveju, atitikdamas pramonės saugos normas. Aukštos kokybės komponentai, tokie kaip lazeriui optimizuotas daugiagyslis pluoštas ir cirkonio keramikos įvorės, užtikrina nuoseklų sujungimo veikimą ir ilgą jungties tarnavimo laiką, o gamykliniai bandymai interferometru ir OTDR garantuoja dokumentuotas optines charakteristikas.

Tinka

• Duomenų centrų sujungimams tarp pataisų skydų ir komutatorių
• Didelio tankio InfiniBand linijoms ir serverio-komutatoriaus jungtims
• Optinių siųstuvų-imtuvų tarpusavio arba siųstuvo-imtuvo su skydu jungtims
• Įmonės magistraliniams ir agregavimo sluoksnio magistraliniams kabeliams

Pagrindinės specifikacijos

• Ilgis: 10 m
• Pluošto tipas: Daugiagyslis OM3 (50/125 µm)
• Jungtys: MPO/UPC į MPO/UPC, MPO be kaiščių
• Gyslos: 12
• Poliškumas: B tipas
• Įterpimo nuostolis (tipinis): < 0,3 dB įvesties nuostolis
• Įvorė: Cirkonio keramika
• Apvalkalas: LSZH (antipireninis)

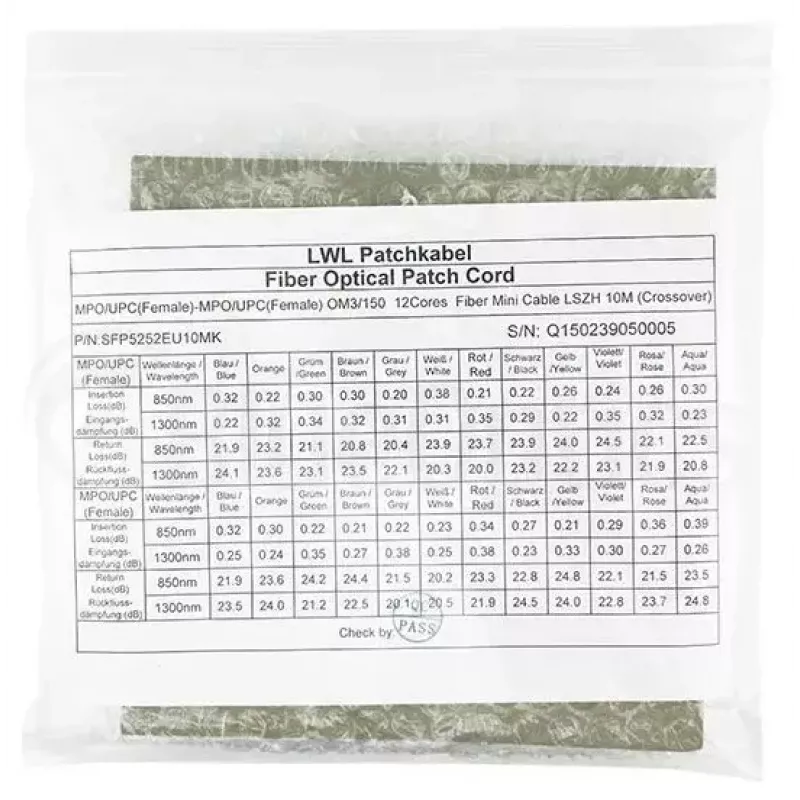

• Išbandyta interferometru ir OTDR; pridedamas matavimų protokolas

Kaip naudoti

Prieš montuodami apžiūrėkite jungtis ir kabelio galus, kad užtikrintumėte švarą ir vientisumą. Nutieskite MPO magistralinį kabelį per kabelių valdymo lovelius ar kanalus, vengdami aštrių lenkimų; išlaikykite rekomenduojamą minimalų lenkimo spindulį daugiagysliam pluoštui. Sulygiuokite MPO jungtis su jungiamaisiais prievadais ir spauskite, kol pajusite saugų užsifiksavimą. Pasinaudokite pateiktu matavimų protokolu, kad patikrintumėte įterpimo ir grįžtamuosius nuostolius po įrengimo, arba atlikite OTDR / įterpimo nuostolių testą, kad patvirtintumėte linijos veikimą.

Rekomendacijos

Siekiant optimalaus veikimo, MPO jungčių galinius paviršius laikykite švarius, naudodami tinkamus pluošto valymo įrankius, ir po valymo apžiūrėkite pluošto mikroskopu. Neviršykite nurodyto lenkimo spindulio, pritvirtinkite kabelį, kad sumažintumėte mechaninį įtempimą, ir išsaugokite matavimų protokolą dokumentacijai bei trikčių šalinimui. Rinkitės OM3 kabelius 10 Gb/s ir spartesnėms trumpojo nuotolio linijoms; ilgesniems atstumams ar didesniems vienmodžiams reikalavimams įvertinkite vienmodžius sprendimus.
