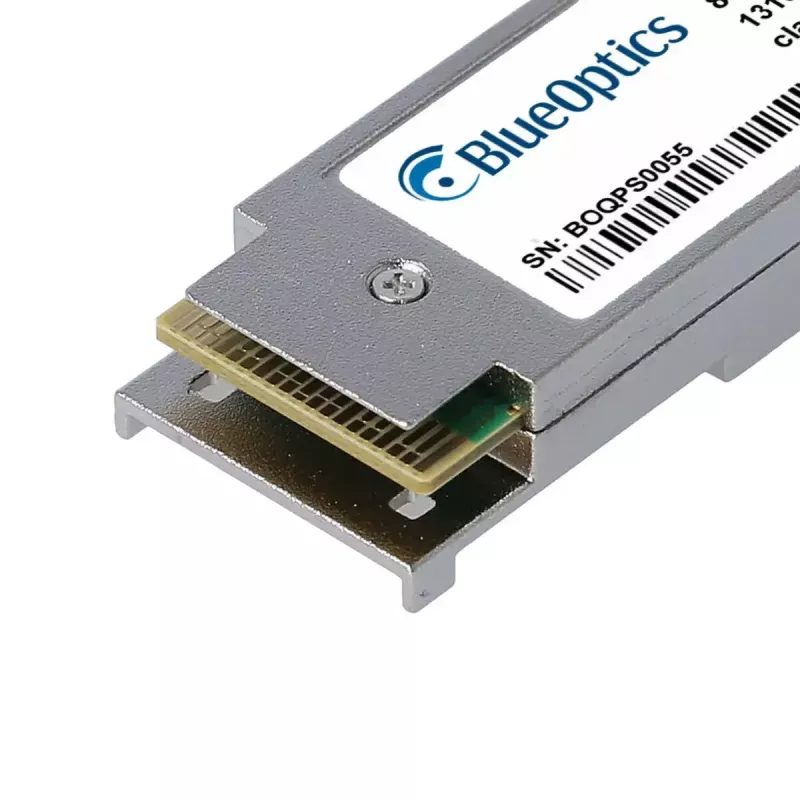

„BlueOptics QSFP56-200G-SR-DE-BO“ tinklo siųstuvo-imtuvo modulis, šviesolaidinis, MTP/MPO

„BlueOptics QSFP56-200G-SR-DE-BO“ tinklo siųstuvo-imtuvo modulis yra 200G šviesolaidinis QSFP56 modulis, sukurtas trumpojo nuotolio daugiamodėms jungtims naudojant MTP/MPO jungtį. Aliuminio korpuse, sveriantis apie 40 g, šis kompaktiškas modulis palaiko 200GBASE-SR4 perdavimą su 850 nm siuntimo ir priėmimo bangos ilgiais ir yra pagamintas pagal pramonės MSA standartus, užtikrinančius fizinį suderinamumą su QSFP56 prievadais. Jis skirtas didelio tankio tinklo aplinkoms, tokioms kaip duomenų centrai ir įmonių agregavimo ar branduolio sluoksniai, kuriems reikalingi didelio pralaidumo ir mažo delsos optiniai ryšiai.

Privalumai

Modulyje įdiegta QSFP56 sąsaja, užtikrinanti 200 Gbit/s agreguotą pralaidumą, naudojant MTP/MPO daugiamodę jungtį patogiam lygiagrečios optikos kabelių sujungimui. Lengva ir kompaktiška aliuminio konstrukcija supaprastina montavimą ir tvarkymą stovuose. Gamyba pagal MSA suderintas specifikacijas užtikrina sąveiką su pagrindinėmis aparatinėmis platformomis, priimančiomis standartinius QSFP56 SR4 siųstuvus-imtuvus. Skaitmeninės diagnostikos stebėjimo galimybės leidžia realiuoju laiku pasiekti pagrindinius veikimo parametrus, kai tai palaiko priimančioji įranga.

Tinka

• Duomenų centrų audinio jungtims (jungiklis–jungiklis arba jungiklis–agregavimas)
• Didelio našumo skaičiavimo klasteriams ir serverių tarpusavio jungtims
• Saugyklų tinklo aukštynkryptėms jungtims, palaikančioms „Fibre Channel over Ethernet“
• Trumpojo nuotolio miestelių magistralinėms ir agregavimo jungtims (iki daugiamodžio atstumo ribų)

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP56
• Perdavimo standartas: 200GBASE-SR4 (lygiagreti daugiamodė optika)
• Jungtis: MTP/MPO daugiamodė
• Bangos ilgis: 850 nm (siuntimas ir priėmimas)
• Korpuso medžiaga ir spalva: aliuminis, aliuminio apdaila
• Svoris: apie 0,04 kg
• Formos faktorius: QSFP56 4 linijų lygiagreti optika
• Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas, kai leidžia priimančioji įranga

Kaip naudoti

Įdėkite „BlueOptics QSFP56“ modulį į suderinamą QSFP56 prievadą jungiklyje, maršrutizatoriuje arba saugojimo sistemoje, laikydamiesi priimančiojo įrenginio gamintojo karštojo prijungimo rekomendacijų. Prijunkite tinkamą MTP/MPO daugiamodį pataisymo kabelį arba laidų rinkinį prie modulio ir prie atitinkamo skydo ar įrenginio. Patikrinkite ryšio būseną ir linijų konfigūraciją priimančiojo įrenginio valdymo sąsajoje. Jei reikalinga skaitmeninė diagnostika, įjunkite ir nuskaitykite prieinamus diagnostikos duomenis per priimančiąją sistemą, kad patikrintumėte maitinimo įtampą, lazerio poslinkį, siuntimo išėjimo galią, priėmimo įėjimo galią ir temperatūrą.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį pluoštą ir sertifikuotus MTP/MPO pataisymo laidus, kad pasiektumėte geriausią atstumą ir našumą, ir įsitikinkite, kad priimančioji įranga aiškiai palaiko QSFP56 SR4 modulius ir DDM, jei reikia stebėjimo. Laikykite jungtis švarias ir laikykitės standartinių pluošto tvarkymo procedūrų, kad išlaikytumėte signalo kokybę ir numatomą ryšio diapazoną.
