BlueOptics QSFP28-100G-CWDM-BO tinklo siųstuvas-imtuvas 100000 Mbit/s

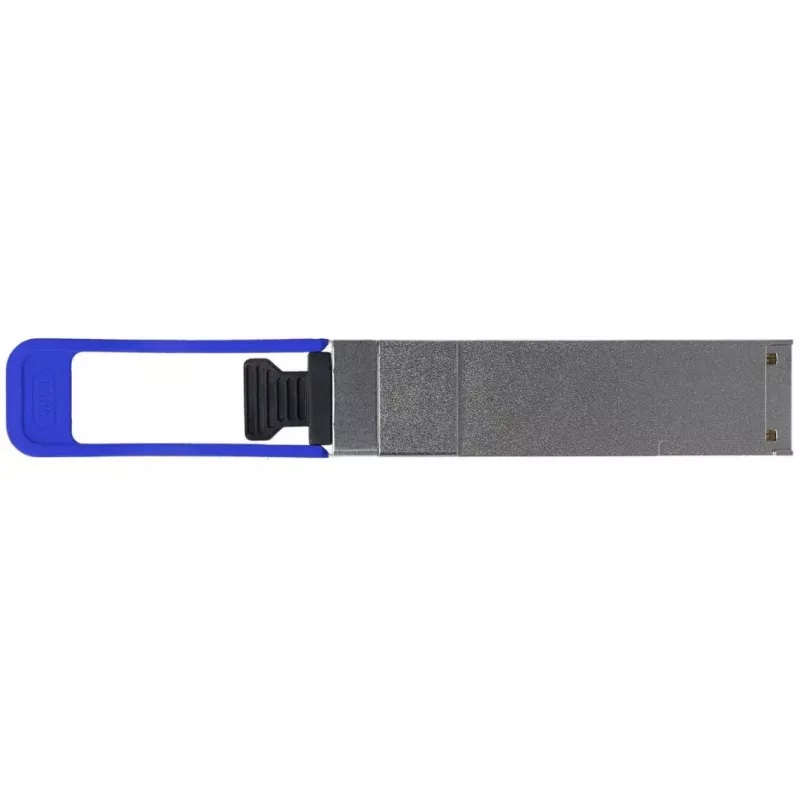

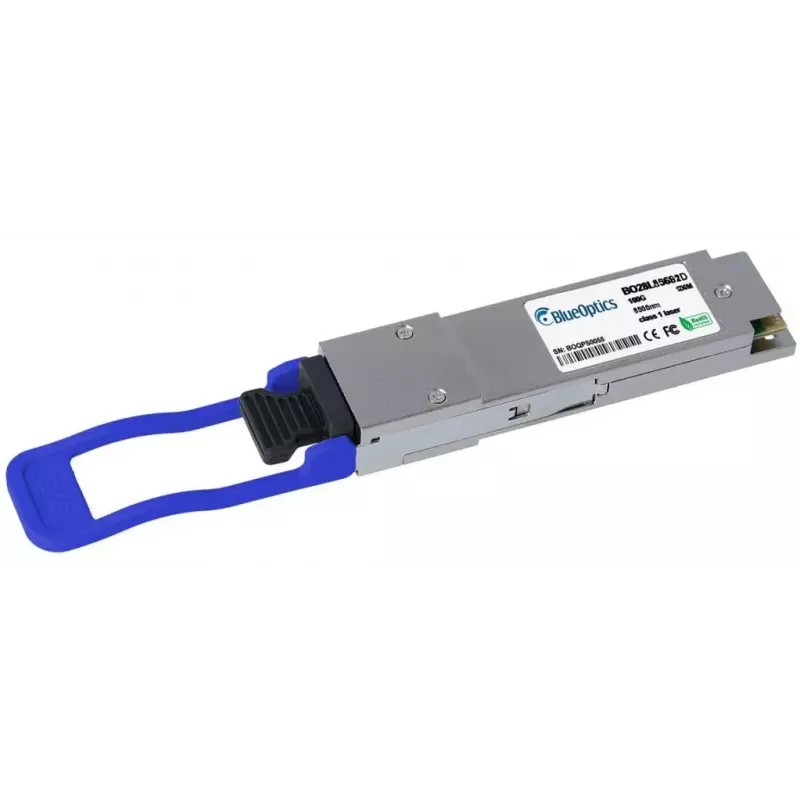

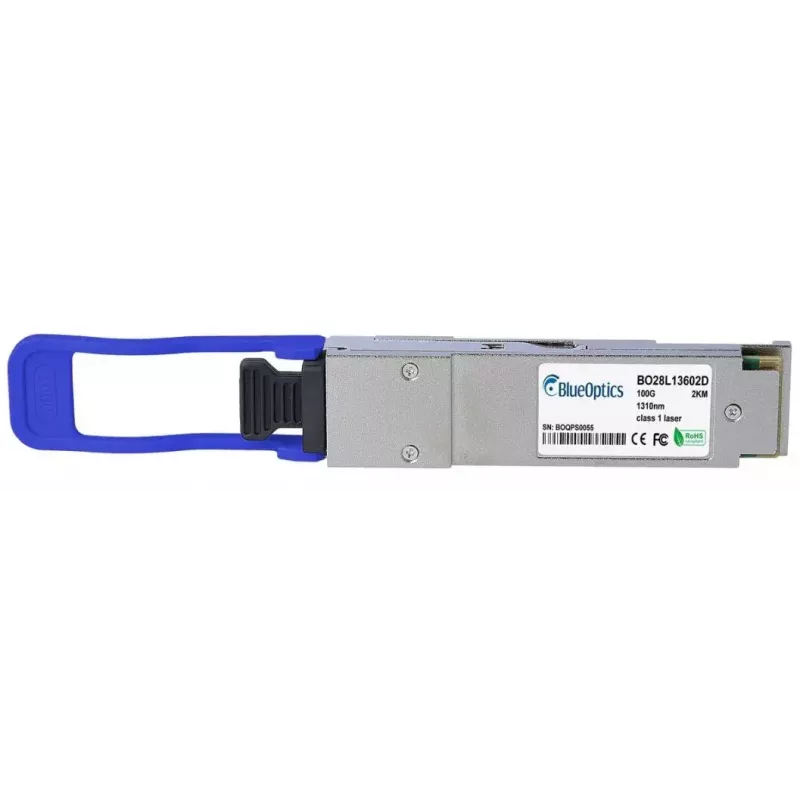

BlueOptics QSFP28-100G-CWDM-BO yra kompaktiškas optinis tinklo siųstuvas-imtuvas, skirtas 100000 Mbit/s (100 Gbit/s) duomenų perdavimui. Jis naudoja QSFP28 sąsają ir LC Duplex jungtį, palaiko vienmodį optinį perdavimą su CWDM technologija lygiagretiems perdavimo ir priėmimo kanalams ir tiekiamas lengvame sidabrinės spalvos korpuse, sveriančiame apie 4 g. Modulis skirtas integruoti į tinklo įrangą, priimančią QSFP28 formos siųstuvus-imtuvus, ir tinka trumpoms bei vidutinėms vienmodėms optinėms linijoms, kuriose reikalingas 100GBASE-CWDM4 lygio našumas.

Privalumai

Siųstuvas-imtuvas turi standartizuotą QSFP28 sąsają, suderinamą su sistemomis, priimančiomis 100GBASE-CWDM4 modulius, leidžiančią veikti 100 Gbit/s Ethernet ir panašiems didelės spartos protokolams. Jo vienmodė optinė konstrukcija su CWDM leidžia vienu metu perduoti ir priimti signalus per LC Duplex jungtis, o kompaktiškas, lengvas metalinis korpusas padeda tankiai išdėstyti prievadus. Modulis palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), leidžiančią nuotoliniu būdu realiuoju laiku stebėti tokius parametrus kaip maitinimo įtampa, lazerio poslinkio srovė, optinio siuntimo ir priėmimo galia bei temperatūra, kai naudojamas suderinamoje priimančioje įrangoje.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite BlueOptics QSFP28-100G-CWDM-BO į QSFP28 suderinamą prievadą komutatoriuje, maršrutizatoriuje, saugojimo sistemoje ar kitame tinklo įrenginyje, laikydamiesi priimančios įrangos gamintojo karštojo keitimo ir ESD apsaugos procedūrų. Naudokite LC Duplex vienmodžius optinius kabelius ir užtikrinkite teisingą siuntimo/priėmimo orientaciją. Jei reikalinga stebėsena, patikrinkite, ar priimanti įranga palaiko DDM/DOM, kad galėtumėte pasiekti realaus laiko diagnostikos parametrus. Įdėję patvirtinkite ryšio užmezgimą ir tai, kad įrenginys atpažįsta siųstuvą-imtuvą ir sukonfigūruoja sąsają 100G veikimui pagal priimančios sistemos konfigūravimo įrankius.

Rekomendacijos

Norėdami pasiekti patikimas 100G jungtis, naudokite kokybišką vienmodį optinį pluoštą ir suderinamus LC kabelius, laikykite jungtis švarias ir vadovaukitės priimančios įrangos gamintojo suderinamumo sąrašu. Naudokite DDM/DOM duomenis aktyviai stebėsenai ir diegimo metu patikrinkite optinio pluošto linijos nuostolius ir poliškumą. Dėl atstumo ir suderinamumo reikalavimų žiūrėkite sistemos dokumentaciją, kad įsitikintumėte, jog CWDM variantas atitinka numatytą linijos biudžetą ir protokolo palaikymą.
