BlueOptics QSFP-4SFP25G-CU5M-BL InfiniBand šviesolaidinis kabelis 5 m QSFP28 4xSFP28 Kištukas Kištukas

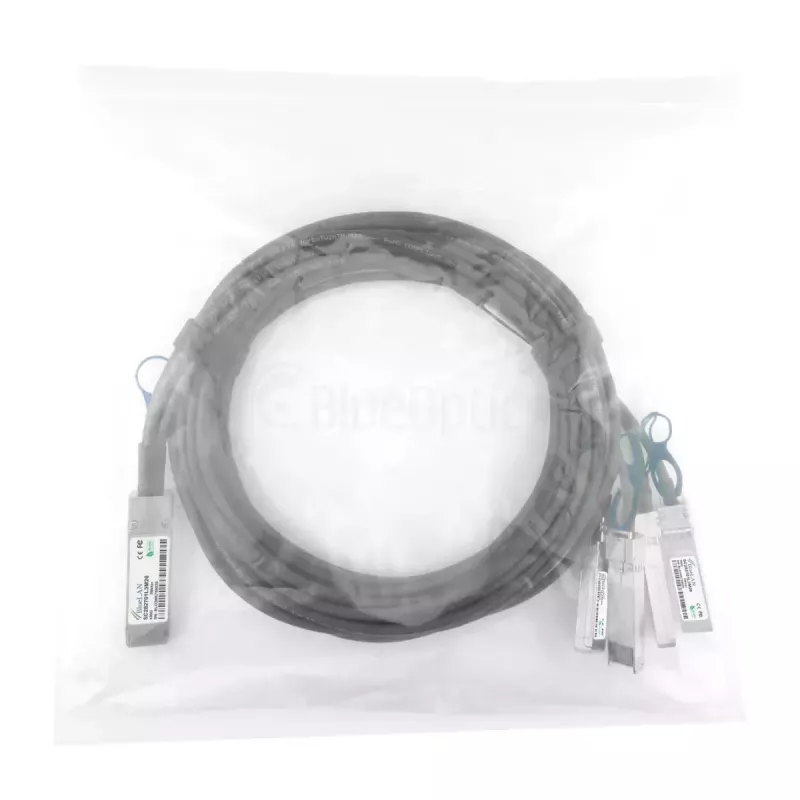

„BlueOptics“ QSFP-4SFP25G-CU5M-BL yra 5 m ilgio tiesioginio prijungimo „twinax“ kabelis su QSFP28 jungtimi viename gale ir keturiomis SFP28 jungtimis kitame. Sukurtas trumpojo nuotolio didelės spartos jungtims, šis pasyvus 100G į 4x25G išskirstymo kabelis palaiko „InfiniBand“ ir „Ethernet“ signalų perdavimą, skirtą naudoti stovuose ir tarp gretimų stovų duomenų centrų bei tinklo aplinkose. Kabelis naudoja 26 AWG „twinax“ laidininką ir atitinka MSA apibrėžtas elektrines bei mechanines QSFP28 išskirstymo DAC sąsajas.

Privalumai

Šis pasyvus DAC užtikrina mažą delsą ir mažas energijos sąnaudas dėl savo „twinax“ varinės konstrukcijos ir aktyvios elektronikos nebuvimo. Jis pagamintas pagal pramonės MSA specifikacijas QSFP28 į 4xSFP28 išskirstymo programoms, užtikrinant suderinamumą su platformomis, palaikančiomis QSFP-4SFP25G stiliaus išskirstymo kabelius. Kabelis naudoja patikimus komponentus ir surinkimo praktikas, skirtas užtikrinti ilgą tarnavimo laiką ir stabilias elektrines charakteristikas trumpojo nuotolio, didelio pralaidumo jungtims.

Tinka

• Didelio tankio jungtims tarp komutatorių arba tarp komutatoriaus ir serverio stovo viduje
• 100G QSFP28 prievado išskirstymui į keturis 25G SFP28 prievadus
• „InfiniBand“, „Ethernet“ (100GBase-CR4 / 4x25GBASE-CR) ir panašiems trumpojo nuotolio protokolams
• Gretimų stovų jungtims, kai aparatinė įranga palaiko pasyvųjį DAC

Pagrindinės specifikacijos

• Kabelio tipas: pasyvus „twinax“ varinis (tiesioginio prijungimo kabelis)
• Ilgis: 5 metrai

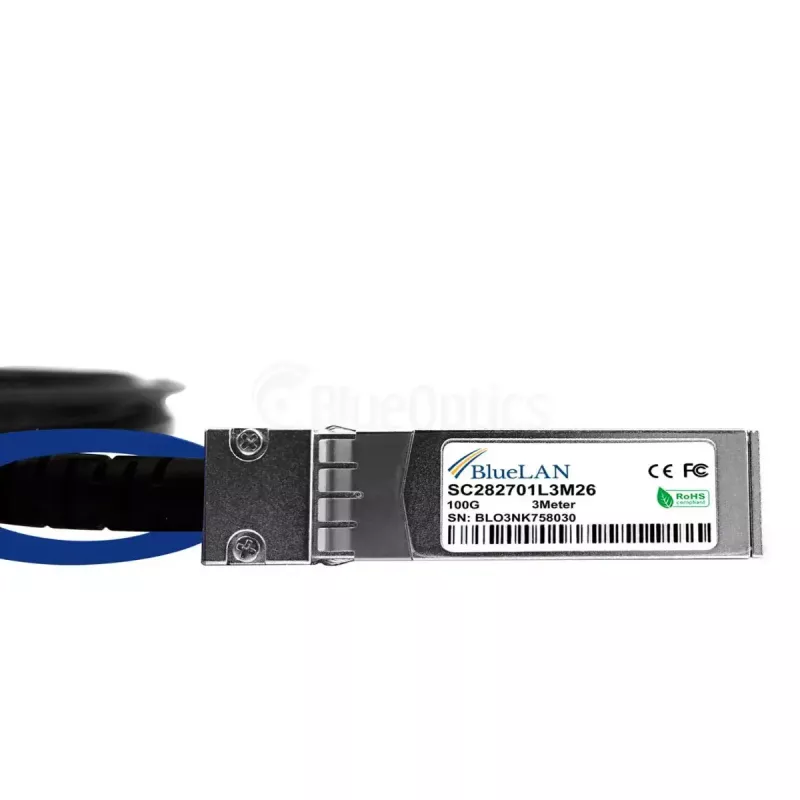

• Jungtys: 1× QSFP28 (kištukas) į 4× SFP28 (kištukas)
• Pralaidumas: iki 100 Gbit/s bendras (4×25 Gbit/s linijos)
• Laido storis: 26 AWG
• Atitiktis: MSA atitinkantis QSFP28 išskirstymo DAC elektrinis/mechaninis profilis
• Tipinės programos: trumpojo nuotolio duomenų centro jungtys, išskirstymo linijos

Kaip naudoti

Patikrinkite, ar tiksliniai įrenginiai palaiko pasyvius QSFP28 į 4xSFP28 išskirstymo kabelius ir ar atitinkami prievadai yra įgalinti atitinkamam protokolui (100GBase-CR4 / 4x25GBASE-CR arba „InfiniBand“). Jei reikia, išjunkite maitinimą arba vadovaukitės gamintojo karštojo keitimo instrukcijomis savo įrangai. Įkiškite QSFP28 kištuką į šaltinio QSFP prievadą ir kiekvieną SFP28 kištuką į paskirties SFP prievadus, kol užsifiksuos skląstis. Patikrinkite ryšio būseną ir teisingą linijų atvaizdavimą savo komutatoriaus arba pagrindinio kompiuterio programinėje įrangoje ir sukonfigūruokite sąsajas pagal pasirinktą protokolą.

Rekomendacijos

Naudokite šį 5 m pasyvųjį DAC trumpojo nuotolio, didelio pralaidumo jungtims stovų viduje arba tarp gretimų stovų, kai palaikomas pasyvusis „twinax“; venkite naudoti ilgesnėms atkarpoms arba instaliacijose, kurioms reikia optinių siųstuvų-imtuvų. Užtikrinkite programinės ir aparatinės įrangos suderinamumą su QSFP28 išskirstymo kabeliais ir po įdiegimo patikrinkite linijas, kad patvirtintumėte tinkamą veikimą.
