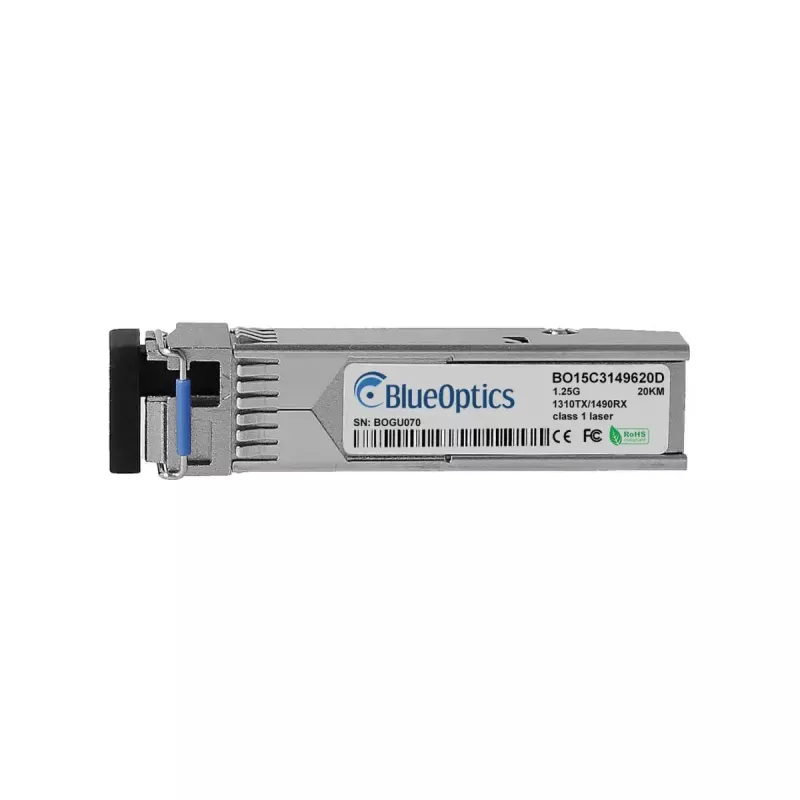

BlueOptics ONS-SE-GE-BXU-BO tinklo siųstuvo-imtuvo modulis 1250 Mbit/s SFP

BlueOptics ONS-SE-GE-BXU-BO tinklo siųstuvo-imtuvo modulis 1250 Mbit/s SFP yra vieno prievado šviesolaidinis SFP, skirtas vienmodėms linijoms, palaikančioms iki 1,25 Gbit/s. Modulyje naudojama LC simplex sąsaja ir įgyvendinamas 1000BASE-BX-U optinis signalizavimas su atskirais siuntimo ir priėmimo bangos ilgiais, tinkamais taškas–taškas ryšio linijoms vienu pluoštu. Siųstuvas-imtuvas yra patvariame metaliniame korpuse, sveria apie 20 g ir skirtas naudoti tinklo įrenginiuose, priimančiuose MSA standartą atitinkančius SFP modulius.

Privalumai

Modulis užtikrina kompaktišką SFP formos faktorių, palaikantį įprastus eterneto ir optinio perdavimo protokolus 1250 Mbit/s sparta, išlaikant visišką MSA elektrinį ir mechaninį suderinamumą. Jo metalinis korpusas prisideda prie mechaninio patikimumo ir šilumos išsklaidymo. Siųstuvas-imtuvas pasižymi ilgu eksploatacijos laiku – vidutinė trukmė tarp gedimų (MTBF) siekia apie 1 000 000 valandų, be to, jis yra lengvas, todėl patogus naudoti ir paprastai montuojamas vietoje.

Tinka

• Vienmodžio pluošto taškas–taškas ryšio linijoms, naudojančioms LC simplex jungtis
• Gigabit Ethernet (1000BASE-BX-U) jungtims vienu pluoštu
• Integravimui į komutatorius, maršruto parinktuvus, saugojimo sistemas ir kitą su SFP suderinamą tinklo įrangą
• Tais atvejais, kai reikalingas tolimasis ryšys neviršijant nurodyto optinio nuotolio

Pagrindinės specifikacijos

• Formos faktorius: SFP (Small Form-factor Pluggable)
• Duomenų perdavimo sparta: iki 1250 Mbit/s
• Optinis standartas: 1000BASE-BX-U (vienmodis, dvikryptis vienu pluoštu)
• Bangos ilgiai: atskiri siuntimo ir priėmimo bangos ilgiai (būdinga BX-U veikimui)
• Jungties tipas: LC simplex
• Tipinis pasiekiamumas: skirtas tolimojo ryšio vienmodėms linijoms (iki nurodytų 20 km BX-U diegimuose)
• Korpusas: metalinis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: palaiko DDM/DOM, kai naudojamas suderinamoje priimančiojoje įrangoje

Kaip naudoti

Įdėkite BlueOptics SFP į suderinamo tinklo įrenginio SFP lizdą, laikydamiesi įrenginio gamintojo karštojo prijungimo procedūrų. Prijunkite tinkamą LC simplex vienmodį komutacinį kabelį ir užtikrinkite, kad nuotolinis siųstuvas-imtuvas palaiko atitinkamus BX-U bangos ilgius bei veikimą vienu pluoštu. Patikrinkite ryšio būseną priimančiajame įrenginyje ir, jei yra, nuskaitykite skaitmeninės diagnostikos stebėjimo (DDM/DOM) parametrus, kad patvirtintumėte darbines įtampas, optinę galią ir temperatūrą. Naudodamiesi laikykitės ESD atsargumo priemonių ir venkite pluošto lenkimo mažesniu nei minimalus lenkimo spindulys.

Rekomendacijos

Naudokite šį siųstuvą-imtuvą kartu su vienmodžiais LC simplex komutaciniai kabeliais ir suderinamais SFP lizdais, kurie palaiko 1000BASE-BX-U bei DDM, jei reikalinga diagnostika. Užtikrinkite, kad priimančiojo įrenginio programinės įrangos ar tvarkyklių nustatymai leidžia naudoti trečiųjų šalių SFP modulius, ir prieš plataus masto diegimą patikrinkite sąveiką jūsų konkrečioje aparatinės įrangos platformoje.
