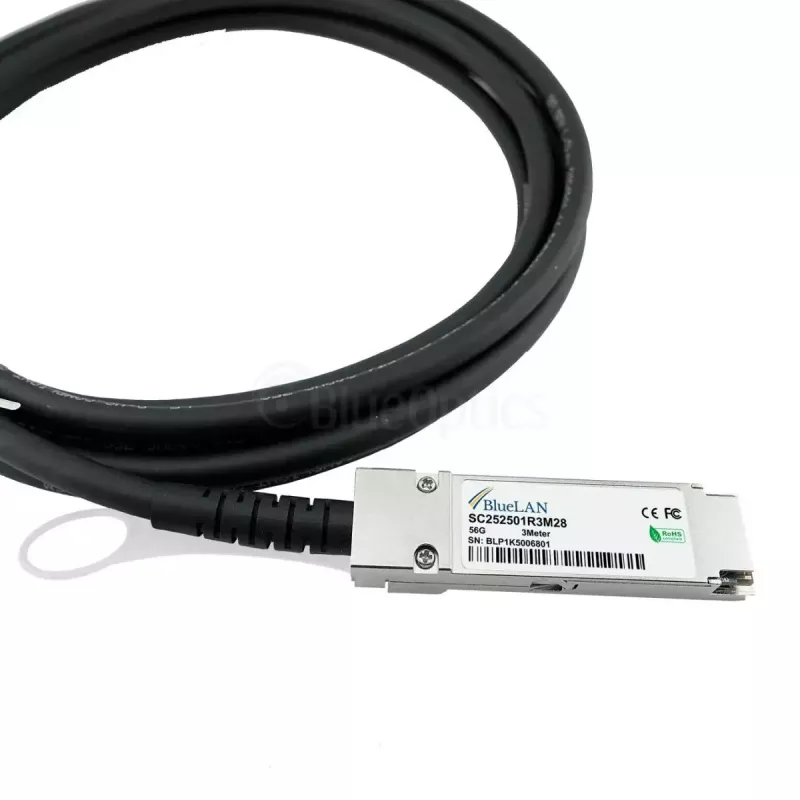

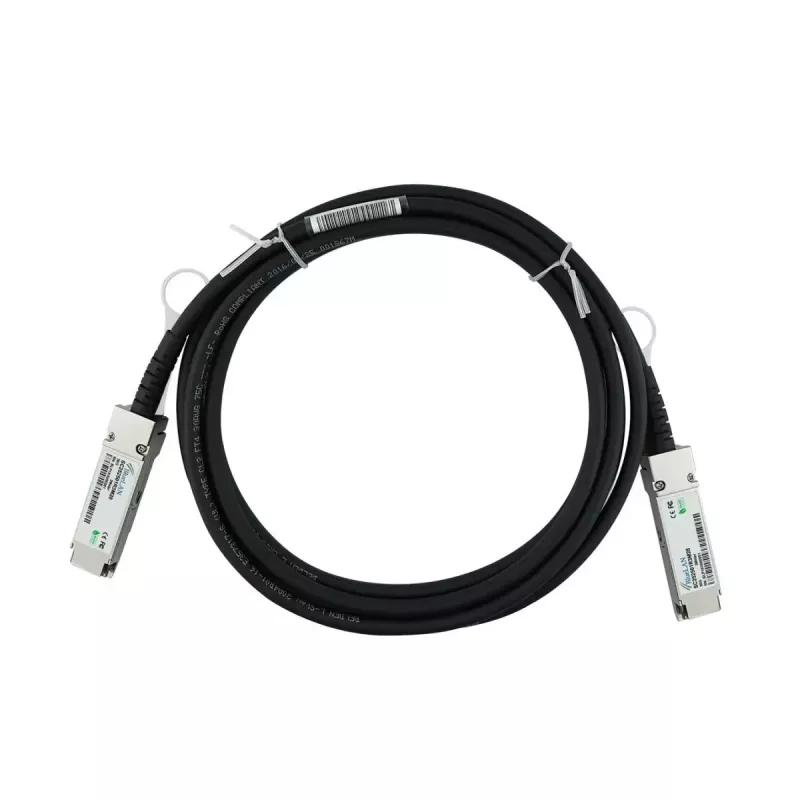

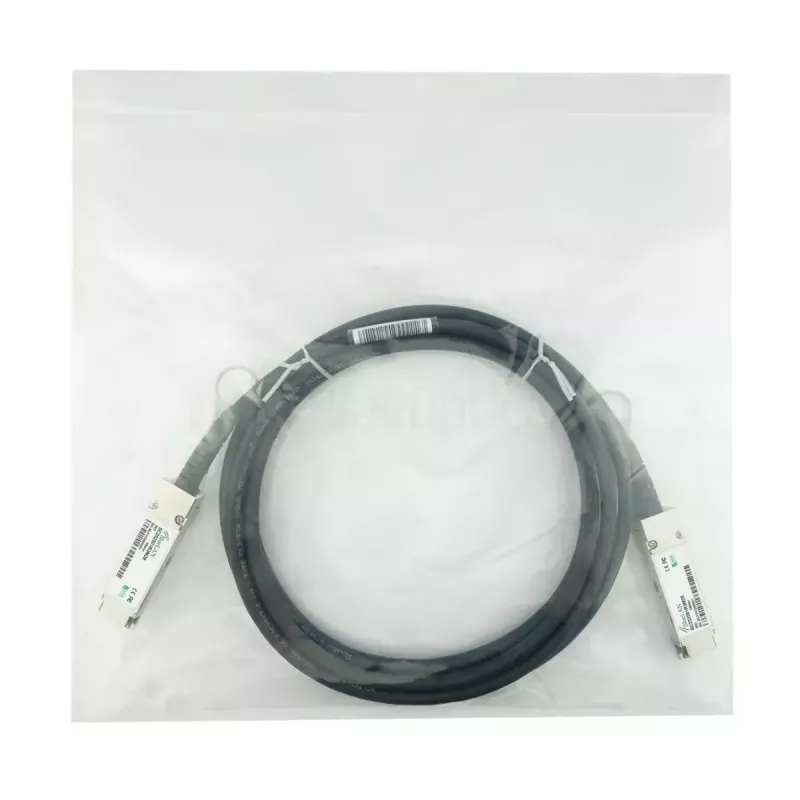

BlueOptics MCP170L-F003-BL InfiniBand šviesolaidinis kabelis 3 m QSFP Vyriška/Vyriška

BlueOptics MCP170L-F003-BL InfiniBand šviesolaidinis kabelis yra 3 m QSFP Vyriška/Vyriška jungtis, skirta didelės spartos ryšiams duomenų centruose ir didelio našumo kompiuterijos aplinkose. Jis užtikrina tiesioginį sujungimą tarp QSFP prievadų ir palaiko iki 56 Gbps perdavimo spartą trumpais atstumais, kur naudojami InfiniBand, Ethernet, Fibre Channel arba FCoE protokolai. Kabelis atitinka pramonės mechanines ir elektrines specifikacijas, kad tiktų standartiniams QSFP lizdams, ir yra skirtas jungtims tarp stovų arba stovo viduje, kur reikalinga maža delsa ir didelis pralaidumas.

Privalumai

Šis 3 m QSFP Vyriška/Vyriška kabelis siūlo kompaktišką, mažos delsos jungtį, kuriai nereikia išorinio maitinimo ar aktyvių siųstuvų-imtuvų, kai jis naudojamas kaip pasyvus tiesioginio prijungimo sprendimas, suderinamas su atitinkama aparatine įranga. Jis pagamintas laikantis MSA suderintų mechaninių ir signalų reikalavimų, naudoja kokybiškus komponentus, užtikrinančius stabilų signalo perdavimą ir ilgesnį tarnavimo laiką. Konstrukcija pasižymi mažomis energijos sąnaudomis ir sumažintu gedimų dažniu, palyginti su aktyvia optika, lygiaverčiams trumpų atstumų jungtims.

Tinka

• Didelio našumo kompiuterijos klasteriams ir InfiniBand audiniams
• Viršutinės stovo dalies ir gretimų stovų jungtims duomenų centruose
• Jungtims tarp komutatorių arba tarp komutatoriaus ir saugyklos, palaikančioms QSFP prievadus
• Trumpų atstumų, didelio pralaidumo jungtims Ethernet, FCoE ir Fibre Channel programoms

Pagrindinės specifikacijos

• Jungties tipas: QSFP Vyriška į QSFP Vyriška
• Kabelio ilgis: 3 metrai
• Palaikoma maksimali duomenų perdavimo sparta: iki 56 Gbps (4x FDR ekvivalentas)
• Kabelio tipas: pasyvus tiesioginio prijungimo twinax vario dizainas trumpų atstumų jungtims
• Laido skerspjūvis: 28 AWG dizainas, atitinkantis signalo ir mechaninius reikalavimus
• Suderinamumas: atitinka MSA ir įprastas QSFP aparatinės įrangos platformas, palaikančias 4x FDR/56G

Kaip naudoti

Įdiekite kabelį, įkišdami kiekvieną QSFP jungtį į atitinkamą QSFP prievadą, kol užsifiksuos skląstis; įsitikinkite, kad abu įrenginiai yra išjungti, arba vadovaukitės aparatinės įrangos gamintojo karšto prijungimo gairėmis, jei palaikoma. Patikrinkite, ar prijungti įrenginiai palaiko pasyvias 56G tiesioginio prijungimo twinax jungtis, ir sukonfigūruokite pagrindinę aparatinę įrangą naudoti tinkamą protokolą (InfiniBand, Ethernet, FCoE arba Fibre Channel). Po prijungimo patvirtinkite ryšio būseną ir klaidų skaitiklius komutatoriaus arba pagrindinio įrenginio sąsajose ir stebėkite pralaidumą, kad užtikrintumėte numatytą našumą.

Rekomendacijos

Naudokite šį kabelį trumpų atstumų jungtims stovų viduje arba tarp gretimų stovų, kur palaikomas pasyvus tiesioginio prijungimo twinax; venkite tiesimo šalia stiprių elektromagnetinių trukdžių šaltinių ir išlaikykite lenkimo spindulius, tinkamus twinax konstrukcijoms, kad išsaugotumėte signalo vientisumą ir tarnavimo laiką.
