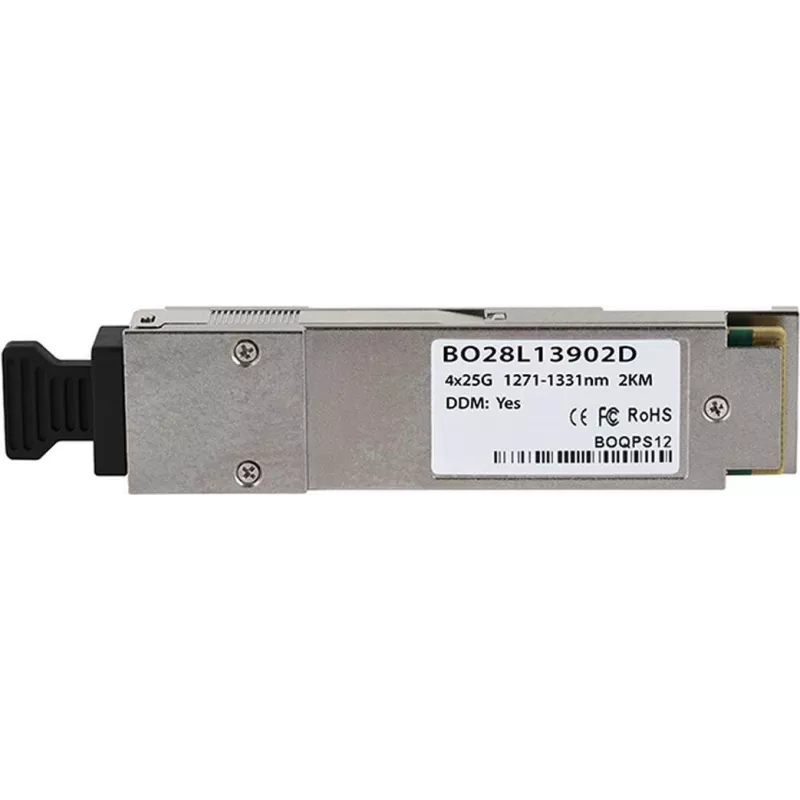

BlueOptics JH420A-BO tinklo siųstuvo-imtuvo modulis Šviesolaidinis 100000 Mbit/s QSFP28

„BlueOptics JH420A-BO“ tinklo siųstuvo-imtuvo modulis yra QSFP28 šviesolaidinis įdedamasis modulis, skirtas 100000 Mbit/s (100G) linijoms. Pagamintas aliuminio korpuse ir sveriantis apie 40 g, šis modulis atitinka QSFP28 elektrinį ir mechaninį formos faktorių ir palaiko vienmodžių skaidulų jungtis su MPO/MTP sąsaja pagal MSA specifikacijas. Jis skirtas naudoti didelio tankio tinklo aplinkose, pvz., duomenų centruose ir įmonių agregavimo sluoksniuose, kur reikalingas patikimas 100G ryšys.

Privalumai

Modulis užtikrina 100G duomenų perdavimo galimybę su QSFP28 suderinamumu ir naudoja vienmodį optinį perdavimą mažų nuostolių, ilgo pasiekiamumo linijoms iki maždaug 2 kilometrų, kai naudojama tinkama vienmodė skaidula. Sukurtas pagal MSA mechaninius ir elektrinius standartus, jis užtikrina sąveiką su aparatine įranga, kuri priima QSFP28 siųstuvus-imtuvus. Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas leidžia nuotoliniu būdu stebėti pagrindinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė siuntimo/priėmimo galia ir temperatūra, supaprastinant priežiūrą ir trikčių šalinimą. Aliuminio korpusas ir parinkti optiniai/elektroniniai komponentai užtikrina ilgesnį eksploatacijos laiką ir stabilų veikimą stelažinėje tinklo įrangoje.

Tinka

• Didelio tankio 100G aukštynkryptėms jungtims tarp jungiklių duomenų centruose
• Jungtims tarp agregavimo ir branduolio tinklo įrenginių
• Didelio našumo saugojimo tinklams ir SAN jungtims
• Ilgo pasiekiamumo vienmodžių skaidulų linijoms miestelių ar miesto aplinkoje (iki ~2 km su tinkama skaidula)

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP28
• Maksimali duomenų perdavimo sparta: 100000 Mbit/s (100G)
• Optinė jungtis: MPO/MTP (daugiagyslė lygiagreti sąsaja)
• Skaidulos tipas: Palaikoma vienmodė skaidula (suderinama su PSM4/100GBASE-PSM4 protokolu)
• Tipinis pasiekiamumas: iki maždaug 2 kilometrų per vienmodę skaidulą (priklauso nuo linijos projektavimo)
• Formos faktorius: QSFP28 įdedamasis modulis
• Korpuso medžiaga ir spalva: aliuminis
• Svoris: ~0,04 kg
• Skaitmeninė diagnostika: atitinka DDM/DOM (MSA SFF-8472)

Kaip naudoti

Įkiškite QSFP28 modulį į suderinamą QSFP28 prievadą jungiklyje, maršrutizatoriuje ar kitame tinklo įrenginyje, kol pagrindinis įrenginys maitinamas pagal tiekėjo karšto prijungimo instrukcijas. Prijunkite MPO/MTP pataisos laidą prie modulio ir nutieskite vienmodę skaidulą iki nuotolinio siųstuvo-imtuvo arba pataisos skydo. Užtikrinkite, kad abiejuose galuose būtų naudojami suderinami siųstuvai-imtuvai ir teisingas skaidulos tipas bei poliškumas. Patikrinkite linijos būseną per pagrindinį įrenginį ir naudokite DDM/DOM sąsają optinei galiai, temperatūrai ir kitiems diagnostiniams parametrams stebėti. Laikykitės savo įrangos tiekėjo procedūrų dėl programinės įrangos, prievado konfigūracijos ir bet kokių reikalingų tiekėjo suderinamumo nustatymų.

Rekomendacijos

Naudokite aukštos kokybės MPO/MTP vienmodžius pataisos laidus ir laikykitės tinkamos skaidulų tvarkymo praktikos, kad išlaikytumėte signalo vientisumą. Patvirtinkite, kad tinklo aparatinė įranga palaiko QSFP28 modulius ir DDM, jei jums reikia nuotolinės diagnostikos. Gamybiniam diegimui atlikite linijos testavimą ir, jei įmanoma, paprašykite bandomojo pavyzdžio, kad patvirtintumėte sąveikumą ir pasiekiamumą jūsų konkrečioje tinklo aplinkoje.
