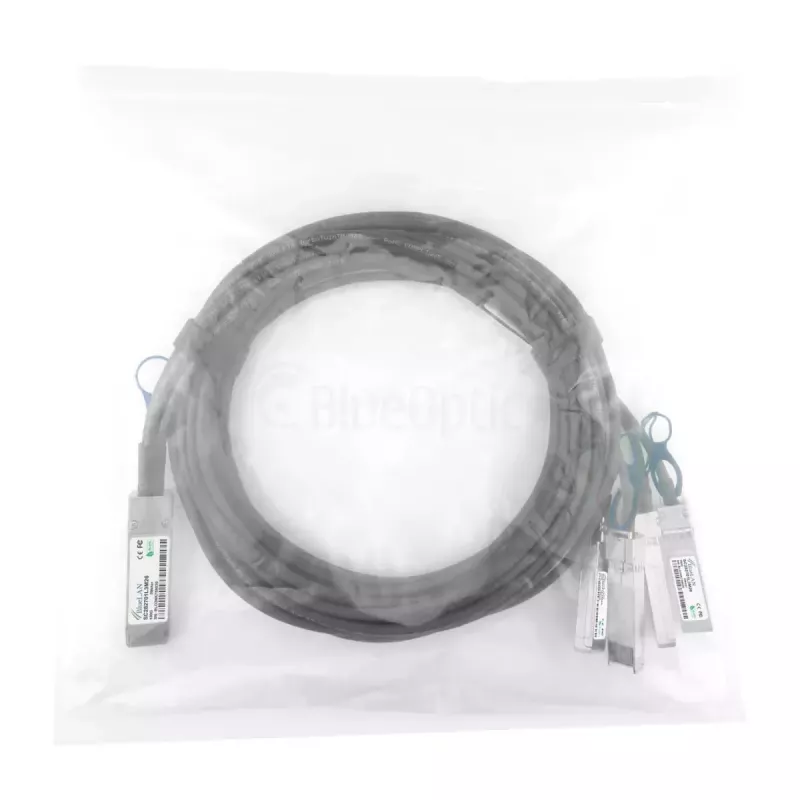

BlueOptics InfiniBand / šviesolaidinis kabelis 5 m QSFP28 4xSFP28 juodas

„BlueOptics“ InfiniBand / šviesolaidinis kabelis 5 m QSFP28 4xSFP28 juodas yra 5 metrų ilgio didelės spartos tiesioginio prijungimo kabelis su viename gale esančiu QSFP28 kištuku ir keturiais SFP28 kištukais kitame gale. Sukurtas trumpiems atstumams stelažuose ir greta jų esantiems stelažams, šis pasyvus dvigubo koaksialo vario sprendimas palaiko bendrą iki 100 Gbit/s ryšio spartą ir tinka eterneto, „Fibre Channel“, FCoE ir „InfiniBand“ protokolams, kai prijungta įranga palaiko pasyvias DAC jungtis. Kabelis naudoja 26 AWG laidus ir atitinka MSA suderinamumo mechanines bei elektrines specifikacijas, užtikrinančias sąveikumą su pagrindinėmis tinklų platformomis.

Privalumai

Šis QSFP28 į 4xSFP28 kabelis užtikrina kompaktišką ir patikimą būdą išskirstyti vieną 100G QSFP28 prievadą į keturis nepriklausomus 25G SFP28 prievadus be aktyvių siųstuvų-imtuvų. Pasyvi dvigubo koaksialo konstrukcija pasižymi maža delsa ir mažomis energijos sąnaudomis, palyginti su aktyviais optiniais siųstuvais-imtuvais. MSA reikalavimus atitinkantys matmenys ir kontaktų išdėstymas pagerina suderinamumą su komutatoriais, maršrutizatoriais ir saugojimo sistemomis, palaikančiomis pasyvius DAC. 5 m ilgis tinka įprastiems stelažų ir gretimų stelažų išdėstymams, o patvari kabelio konstrukcija skirta ilgam tarnavimo laikui duomenų centrų aplinkoje.

Tinka

• Vieno 100G QSFP28 prievado išskirstymui į 4x25G SFP28 prievadus stelažo viršaus ir agregavimo konfigūracijose
• Trumpų atstumų jungtims stelažų viduje arba tarp gretimų stelažų
• Didelio pralaidumo linijoms eterneto, FCoE, „Fibre Channel“ arba „InfiniBand“ protokolams, kai palaikomi pasyvūs DAC
• Komutatorių, maršrutizatorių ir saugojimo masyvų, priimančių QSFP28 ir SFP28 pasyvias sąsajas, tarpusavio sujungimui

Pagrindinės specifikacijos

• Kabelio tipas: pasyvus dvigubas koaksialas (tiesioginio prijungimo kabelis)
• Jungtis A: QSFP28 (kištukas)
• Jungtis B: 4 × SFP28 (kištukas)
• Ilgis: 5 metrai
• Bendras duomenų perdavimo greitis: iki 100 Gbit/s (4×25G linijos)
• Laido kalibras: 26 AWG
• Standartai: MSA reikalavimus atitinkantis formos faktorius ir elektrinis signalizavimas pasyviai QSFP28/SFP28 jungčiai

Kaip naudoti

Prieš montuodami patikrinkite, ar abu jungties galai palaiko pasyvų DAC veikimą ir numatytą protokolą (eternetą, FCoE, „Fibre Channel“ arba „InfiniBand“). Išjunkite įrenginius arba vadovaukitės jų karšto prijungimo instrukcijomis, sulygiuokite QSFP28 kištuką su QSFP28 lizdu ir įkiškite, kol jis tvirtai užsifiksuos, tada prijunkite keturis SFP28 kištukus prie atitinkamų SFP28 prievadų. Užtikrinkite švelnų įtempimo sumažinimą ir nutieskite kabelį vengdami staigių posūkių; laikykitės gamintojo rekomenduojamo lenkimo spindulio. Po prijungimo patikrinkite jungties būseną įrenginiuose ir patvirtinkite suderėtus greičius bei linijų priskyrimą komutatoriaus / maršrutizatoriaus sąsajose.

Rekomendacijos

Naudokite šį pasyvų 5 m QSFP28 į 4xSFP28 kabelį trumpiems, didelio tankio sujungimams, kai prioritetas yra maža delsa ir mažos energijos sąnaudos. Iš anksto patvirtinkite aparatinės įrangos suderinamumą su pasyviais DAC ir neviršykite rekomenduojamo lenkimo spindulio bei neveikite konstrukcijos mechaniniu poveikiu, kad išsaugotumėte ilgalaikį veikimą.
