BlueOptics InfiniBand / šviesolaidinis kabelis 3 m QSFP 4x SFP+ Juodas

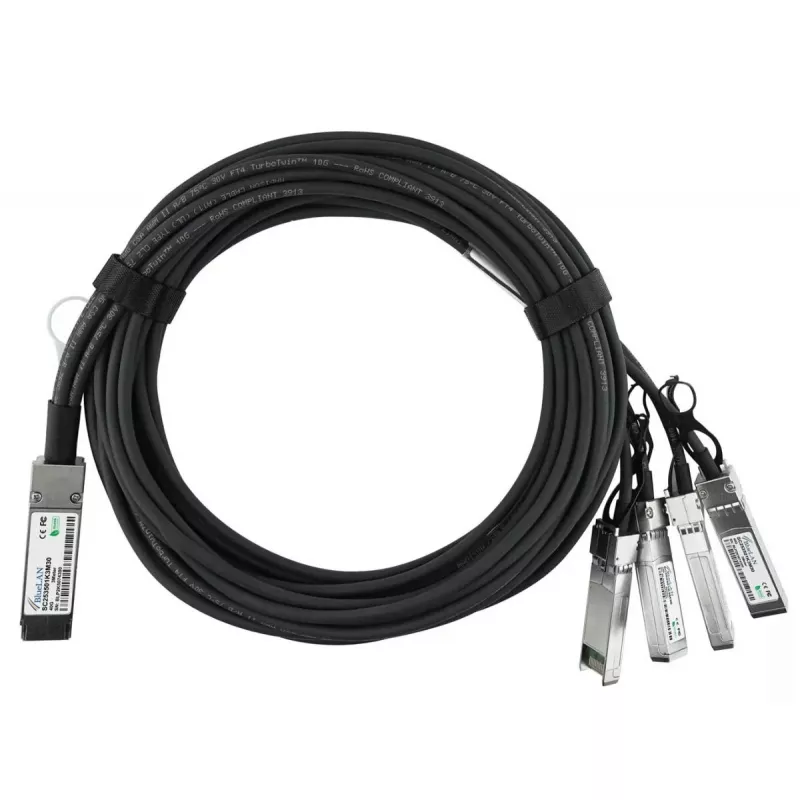

„BlueOptics InfiniBand / šviesolaidinis kabelis 3 m QSFP 4x SFP+ Juodas“ yra 3 metrų ilgio tiesioginio prijungimo kabelis (DAC) su QSFP jungtimi viename gale ir keturiomis SFP+ jungtimis kitame. Sukurtas trumpų nuotolių, didelės spartos jungtims stelažuose ir tarp gretimų stelažų, šis pasyvus 40GBase-CR4 / 4x10GBASE-CR dviejų ašių kabelis palaiko InfiniBand, Ethernet, FCoE ir „Fibre Channel“ programas iki 40 Gbit/s 3 m atstumu. Kabelis atitinka MSA gaires ir yra skirtas naudoti aparatinės įrangos platformose, palaikančiose QSFP prie 4xSFP+ pasyvaus DAC jungtis.

Privalumai

Šis 3 m „BlueOptics“ QSFP prie 4xSFP+ kabelis užtikrina mažos delsos, mažos galios ryšį, tinkamą tankiose stelažų aplinkose. Kaip pasyvus dviejų ašių DAC, jam nereikia papildomos galios siųstuvams-imtuvams ir jis yra ekonomiškas trumpų nuotolių jungčių variantas. Gamyboje naudojami kokybiški komponentai ir laikomasi pramonės MSA standartų, kad būtų užtikrintas suderinamumas su pagrindiniais komutatoriais, maršruto parinktuvais ir saugojimo sistemomis, priimančiomis QSFP prie SFP+ pasyvias jungtis.

Tinka

• Didelės spartos jungtims tarp komutatorių ir stelažo viršuje montuojamų įrenginių duomenų centruose
• Serverio prie komutatoriaus ir komutatoriaus prie komutatoriaus jungtims trumpais atstumais (iki 3 m)
• Programoms, naudojančioms 40GBase-CR4 arba agreguotus 4×10GBase-CR kanalus
• InfiniBand, Ethernet, „Fibre Channel“ ir FCoE srautui palaikomoje aparatinėje įrangoje

Pagrindinės specifikacijos

• Kabelio tipas: pasyvus dviejų ašių tiesioginio prijungimo kabelis (DAC)
• Ilgis: 3 metrai

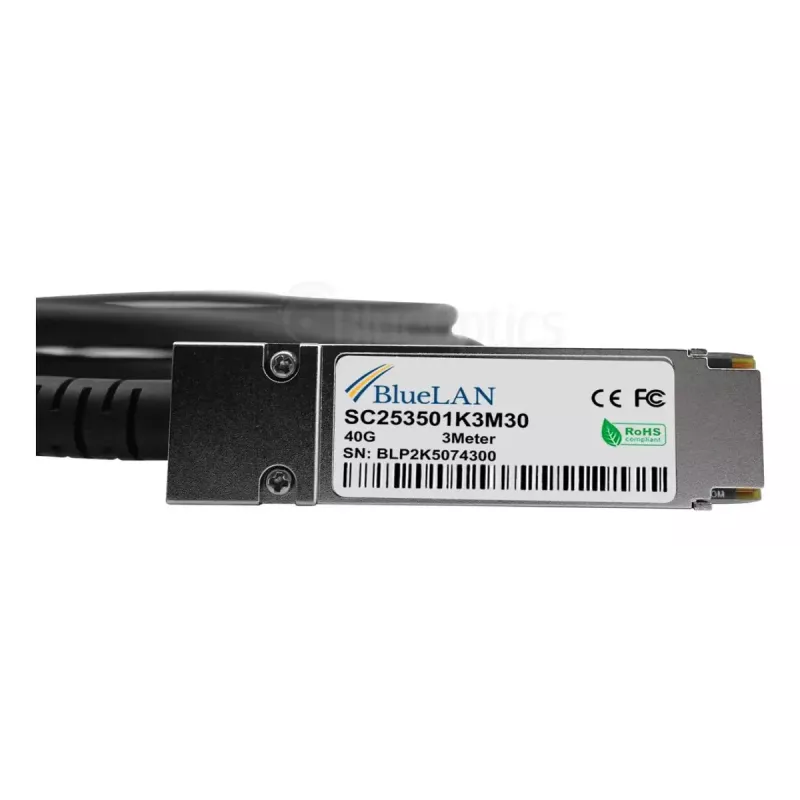

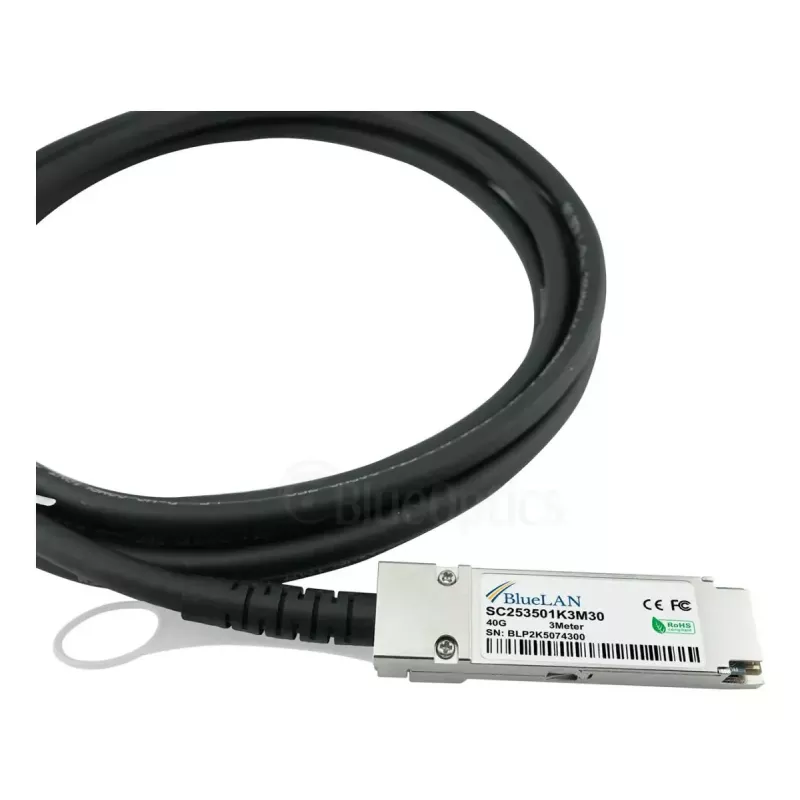

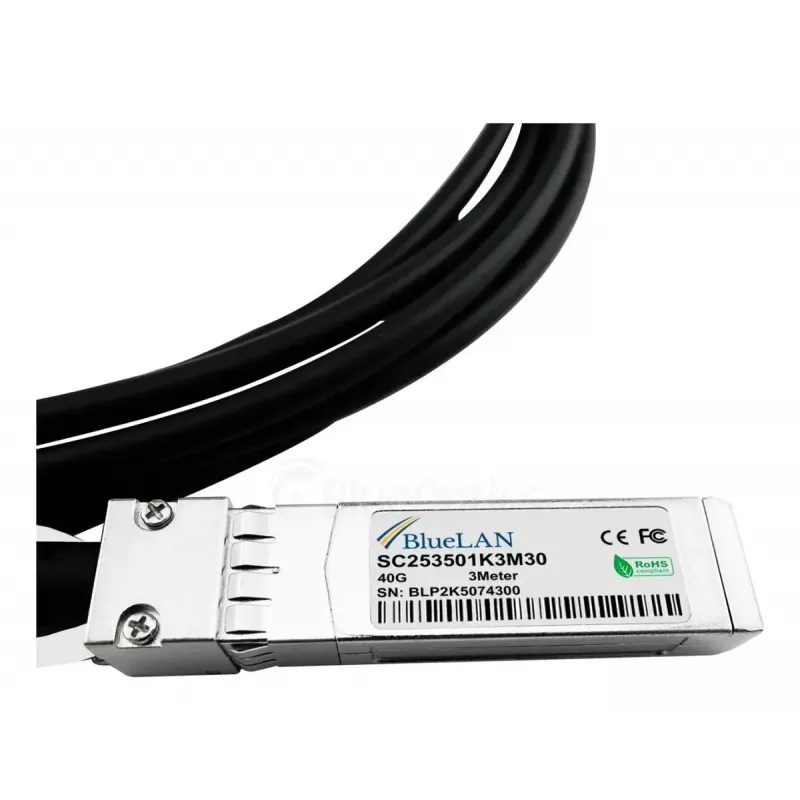

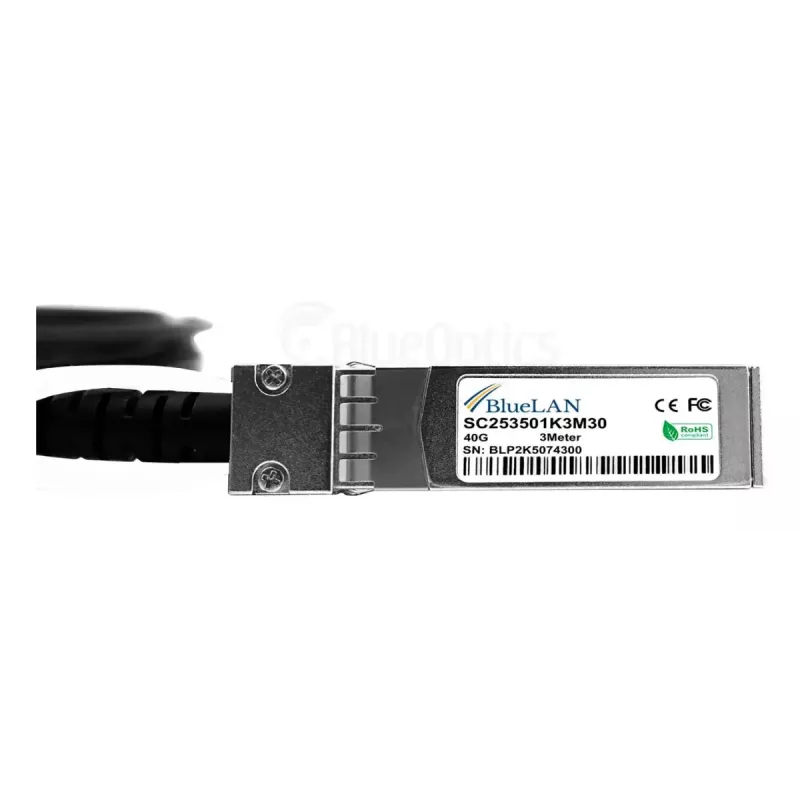

• Jungčių konfigūracija: QSFP (vienas galas) prie 4 × SFP+ (kitas galas)
• Duomenų perdavimo sparta: palaiko agreguotą 40 Gbit/s (4 × 10 Gbit/s kanalai)
• Laido skerspjūvis: 30 AWG dviejų ašių laidininkai
• Naudojimo atvejis: trumpo pasiekiamumo, stelažas prie stelažo ir vidinės stelažo jungtys

Kaip naudoti

Kabelį junkite įkišdami QSFP kištuką į suderinamą QSFP prievadą, o SFP+ kištukus – į atitinkamus SFP+ prievadus prijungtuose įrenginiuose. Įsitikinkite, kad abu įrenginiai palaiko pasyvius QSFP prie 4xSFP+ DAC ir kad prievadai yra išjungti arba laikykitės aparatinės įrangos tiekėjo rekomendacijų dėl karšto prijungimo diegimo metu. Po prijungimo patikrinkite ryšio būseną ir, naudodami agreguotus 4×10G kanalus, žiūrėkite įrenginio dokumentaciją dėl kanalų atvaizdavimo ar prievadų agregavimo konfigūracijos.

Rekomendacijos

Kad veikimas būtų patikimas, kabelį tieskite vengdami staigių lenkimų ir spaudimo jėgų; išlaikykite minimalų lenkimo spindulį, nurodytą stelažo ar kabelio gamintojo. Šį 3 m pasyvų DAC naudokite trumpų nuotolių, didelio pralaidumo jungtims, kai prioritetas – maža delsa ir mažas energijos suvartojimas. Prieš diegdami patvirtinkite suderinamumą su tiksline aparatine įranga ir programinės įrangos versijomis; jei suderinamumą reikia patikrinti sudėtingoje aplinkoje, paprašykite bandomojo pavyzdžio.
