BlueOptics H-SR-SFP+A-BO tinklo siųstuvo-imtuvo modulis Skaidulinis optinis 10000 Mbit/s

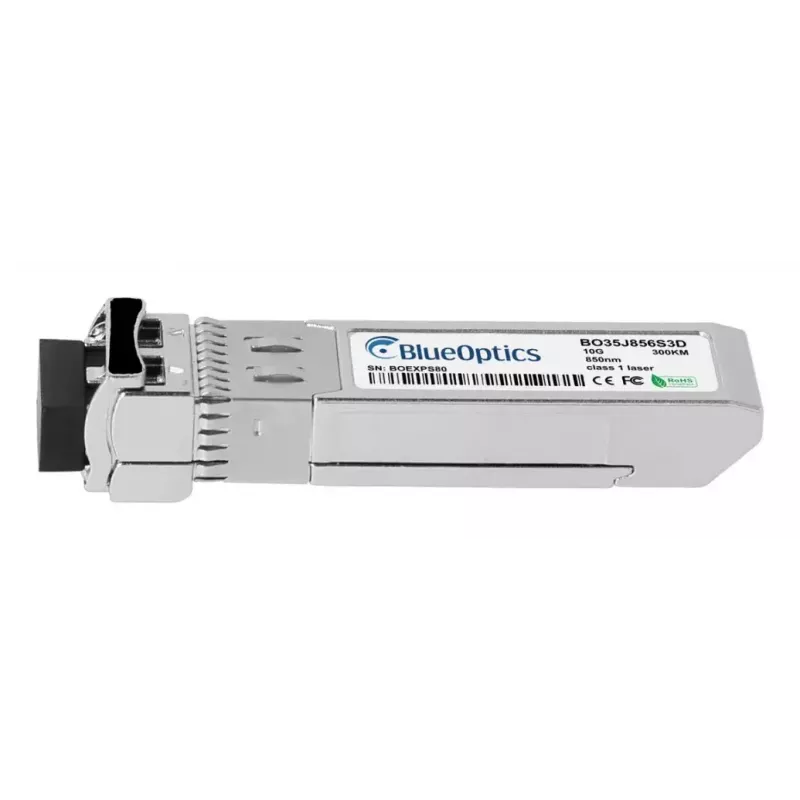

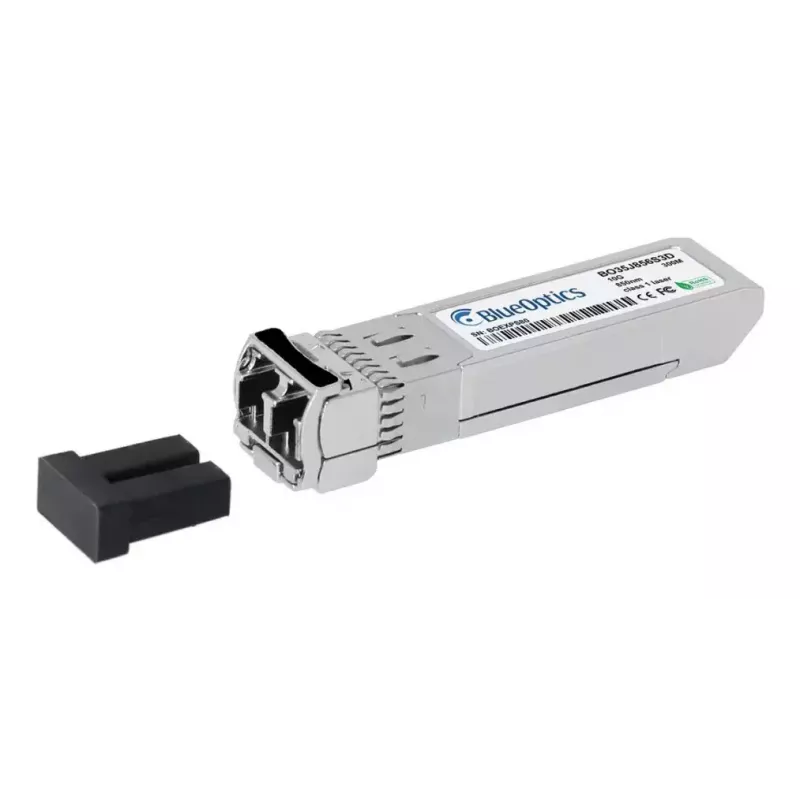

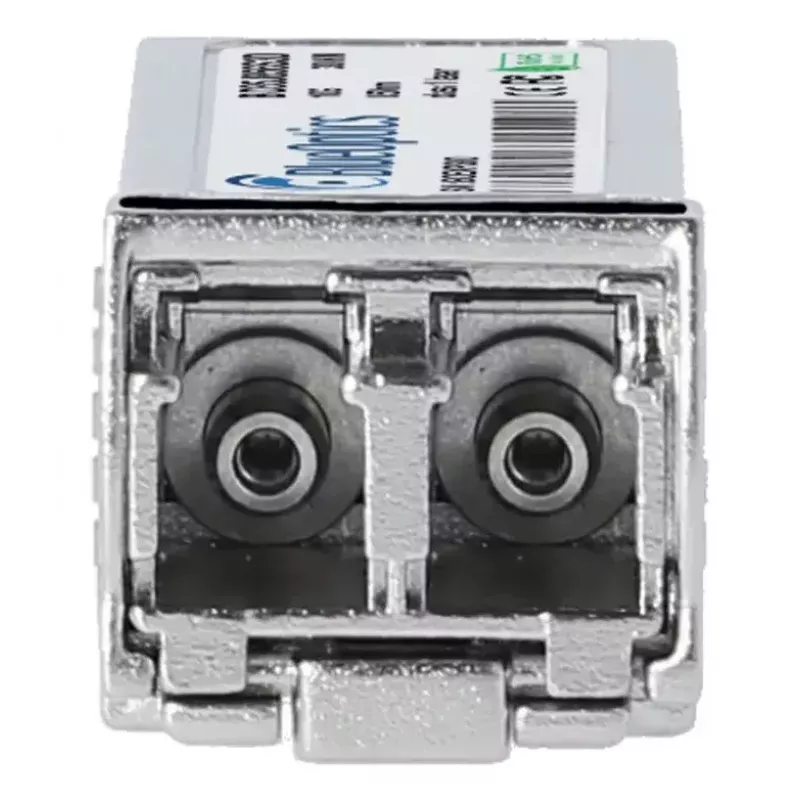

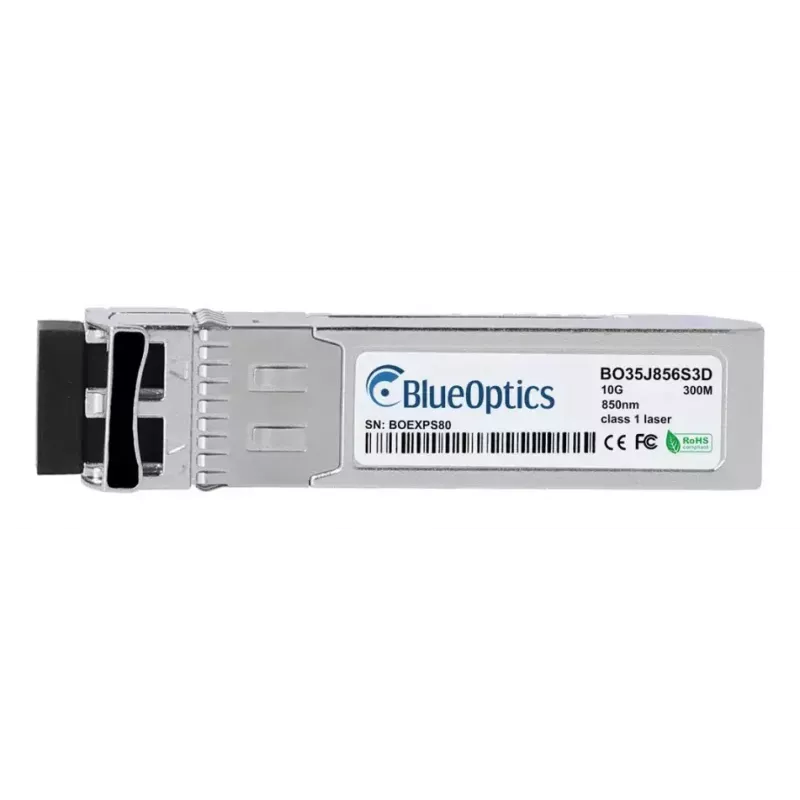

„BlueOptics H-SR-SFP+A-BO“ tinklo siųstuvo-imtuvo modulis yra kompaktiškas SFP+ šviesolaidinis įrenginys, skirtas 10 Gbit/s daugiamodėms linijoms. Jame naudojamos LC dvipusės jungtys ir įgyvendinamas 10GBASE-SR fizinio lygmens veikimas su 850 nm siųstuvo ir imtuvo optika. Modulis atitinka SFP+ MSA formos faktoriaus standartus ir yra skirtas montuoti į komutatorius, maršrutizatorius, saugojimo sistemas ir kitą tinklo įrangą, priimančią SFP+ modulius. Siųstuvas-imtuvas atitinka CE, RoHS ir FCC reikalavimus, sveria apie 20 g, yra sidabrinės spalvos korpuse, tinkančiame įprastiems didelio tankio prievadams.

Privalumai

Modulis užtikrina 10 Gbit/s duomenų perdavimą daugiamode skaidula su atskirais siuntimo ir priėmimo kanalais, leidžiančiais vienu metu vykdyti dvikryptį optinį ryšį. Pagamintas ir išbandytas pagal MSA standartus, jis suderinamas su įvairiomis aparatinės įrangos platformomis ir turi skaitmeninį diagnostinį stebėjimą (DDM/DOM), skirtą realiuoju laiku teikti įtampos, temperatūros, lazerio išėjimo/įėjimo galios ir lazerio poslinkio srovės būsenos ataskaitas. Pramoninio lygio lazerio ir integrinių grandynų komponentų naudojimas užtikrina ilgą veikimo trukmę ir aukštą prieinamumą sudėtingose tinklo aplinkose.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į suderinamą SFP+ lizdą išjungtoje arba karštojo keitimo įrangoje pagal pagrindinio įrenginio gamintojo instrukcijas. Prijunkite LC dvipusius daugiamodžius šviesolaidinius pataisų kabelius prie modulio LC prievadų, laikydamiesi teisingos TX/RX orientacijos. Po įdiegimo patikrinkite ryšio būseną ir, jei įmanoma, nuskaitykite DDM/DOM parametrus per pagrindinę platformą, kad stebėtumėte įtampą, temperatūrą ir optinę galią. Vykdykite įrangos tiekėjo nurodymus dėl modulio karštojo prijungimo, sąsajos konfigūravimo ir programinės įrangos suderinamumo patikrinimų.

Rekomendacijos

Patikimoms trumpojo nuotolio 10 Gbit/s linijoms naudokite kokybišką OM3 arba OM4 daugiamodę skaidulą su atitinkamais LC dvipusiais pataisų kabeliais, užtikrinkite tinkamą TX/RX poliškumą ir patvirtinkite, kad pagrindinis įrenginys palaiko SFP+ modulius ir DDM, jei reikalingas diagnostinis stebėjimas. Imkite siųstuvą-imtuvą už korpuso, venkite liesti optines sąsajas ir laikykite apsauginius dulkių gaubtelius ant nenaudojamų prievadų.
