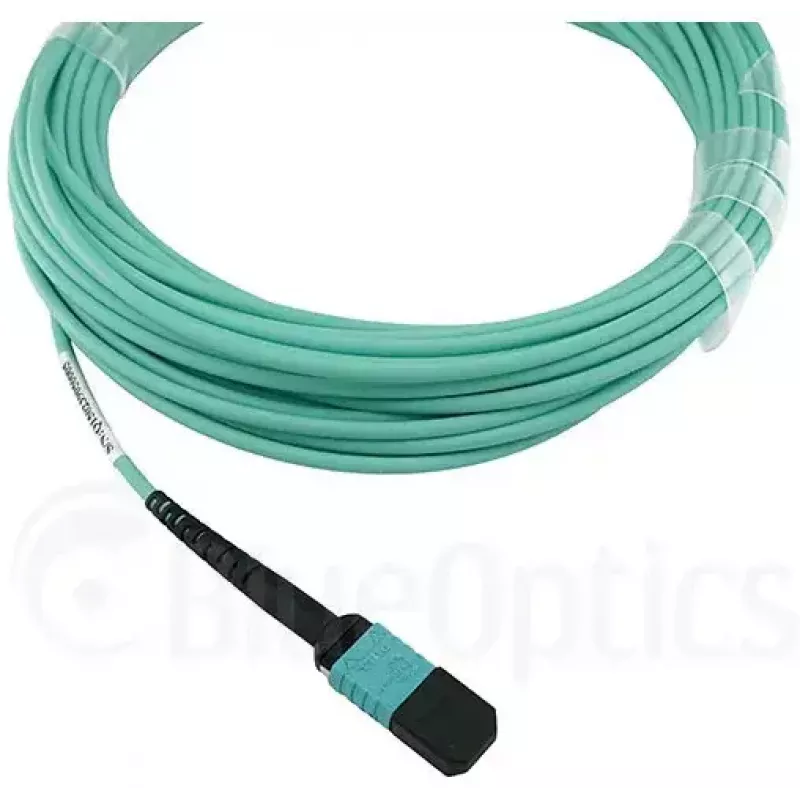

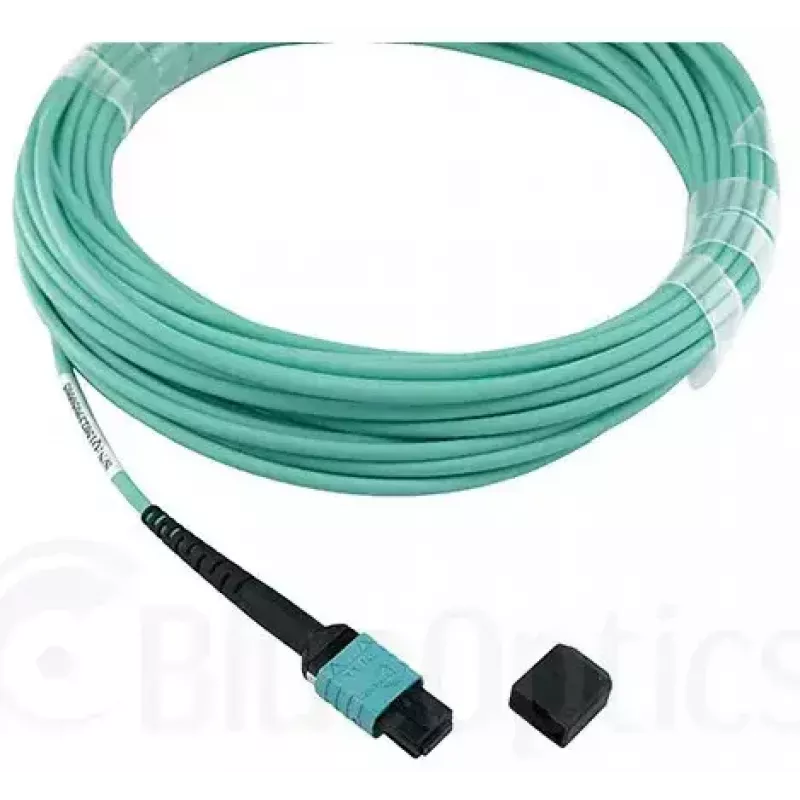

BlueOptics CBL-MTP12-4LC-OM3-7M-BO InfiniBand / šviesolaidinis kabelis 7.5 m LC/APC

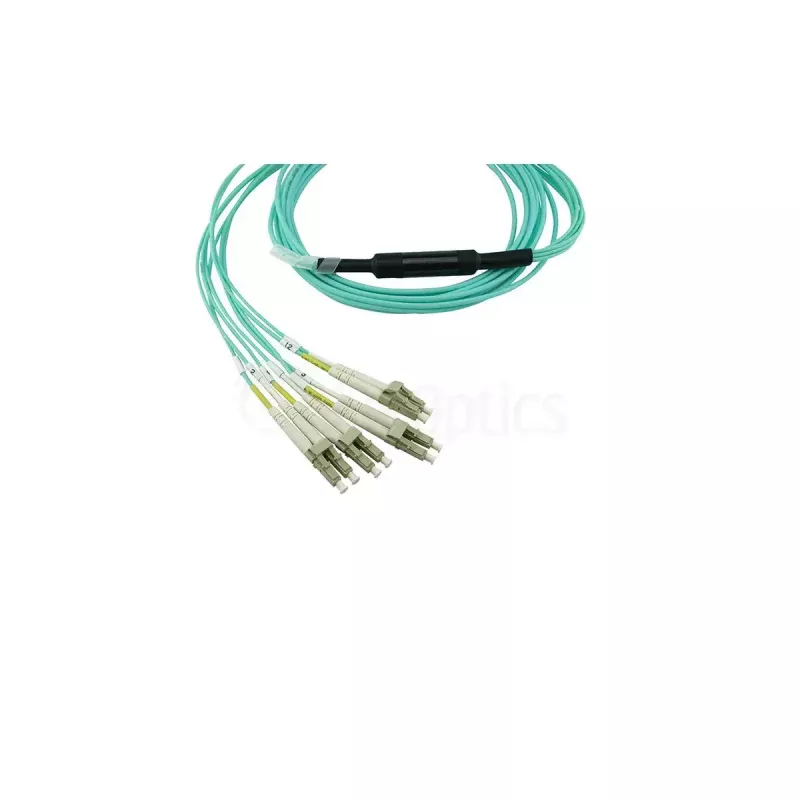

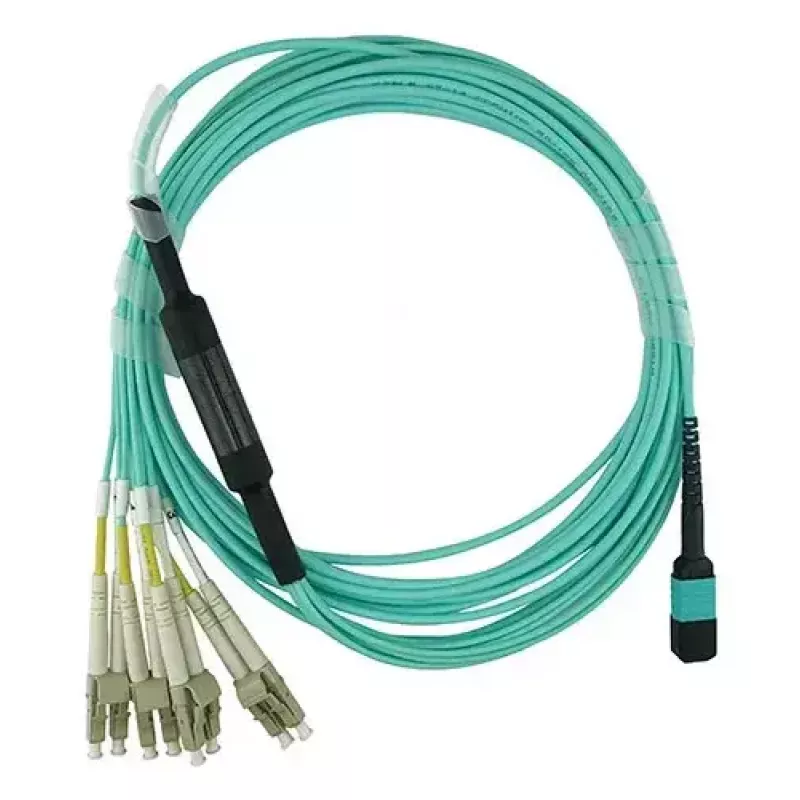

„BlueOptics CBL-MTP12-4LC-OM3-7M-BO“ yra 7,5 m daugiamodis šviesolaidinis kabelis, sukurtas didelės spartos duomenų perdavimui tinklo ir duomenų centrų aplinkoje. Jis sujungia MTP12 tipo daugiaskaidulę jungtį su keturiais LC dvipusiais galais, kad užtikrintų dvipusio ryšio linijas per OM3 skaidulą, kurios šerdies skersmuo 50 µm. Skirtas trumpo ir vidutinio nuotolio jungtims, šis kabelis palaiko tankią lygiagrečią optiką ir konsoliduotas kabelių schemas, dažnai naudojamas „InfiniBand“ ir panašiose didelio našumo jungtyse.

Privalumai

Šis OM3 daugiamodis kabelis užtikrina nuspėjamą optinį našumą per 50 µm skaidulą didelio pralaidumo linijoms ir palaiko lygiagrečių kanalų konfigūracijas per MTP jungtį. 7,5 m ilgis suteikia lankstumo jungiant stelažus ir įrenginius be per didelio laisvumo. LC galai su APC poliravimu užtikrina mažus įterpimo nuostolius ir stabilias dvipuses linijas, o MTP sąsaja leidžia efektyviai sujungti kelis kanalus į vieną kompaktišką kabelio mazgą.

Tinkama

Pagrindinės specifikacijos

Kaip naudoti

Prieš montuodami patikrinkite, ar jungčių galiniai paviršiai neužteršti, ir nuvalykite tinkamomis šviesolaidžio valymo priemonėmis. Nutieskite kabelį kabelių tvarkymo takais, vengdami aštrių lenkimų ir per didelės tempimo apkrovos; laikykitės gamintojo nurodyto minimalaus lenkimo spindulio OM3 daugiamodžiam kabeliui. Įkiškite MTP jungtį į atitinkamą MTP lizdą ir pritvirtinkite LC dvipuses jungtis į siųstuvo-imtuvo arba pataisų skydo prievadus, užtikrindami teisingą poliškumą ir kontaktą. Po montavimo patikrinkite linijos būseną ir optinius nuostolius tinkama bandymo įranga.

Rekomendacijos

Naudokite kabelį trumpo ir vidutinio nuotolio didelio pralaidumo linijoms stelažų viduje arba tarp gretimų stelažų. Kad veikimas būtų patikimas, laikykite jungtis švarias, venkite lenkimo viršijant rekomenduojamą spindulį ir atlikite įterpimo nuostolių bei tęstinumo bandymus integruodami į „InfiniBand“ ar lygiagrečios optikos sistemas.
