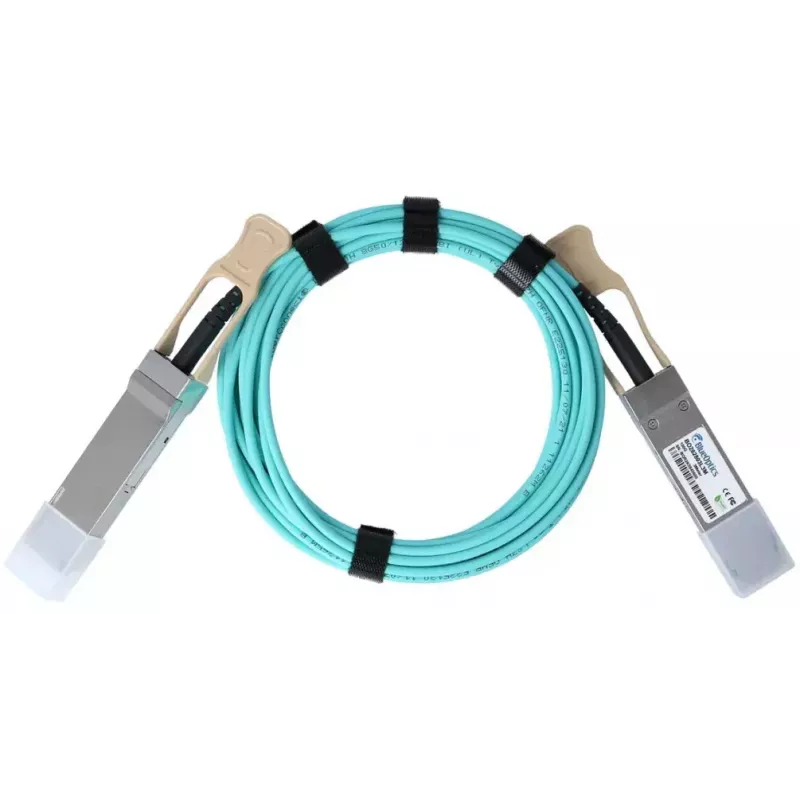

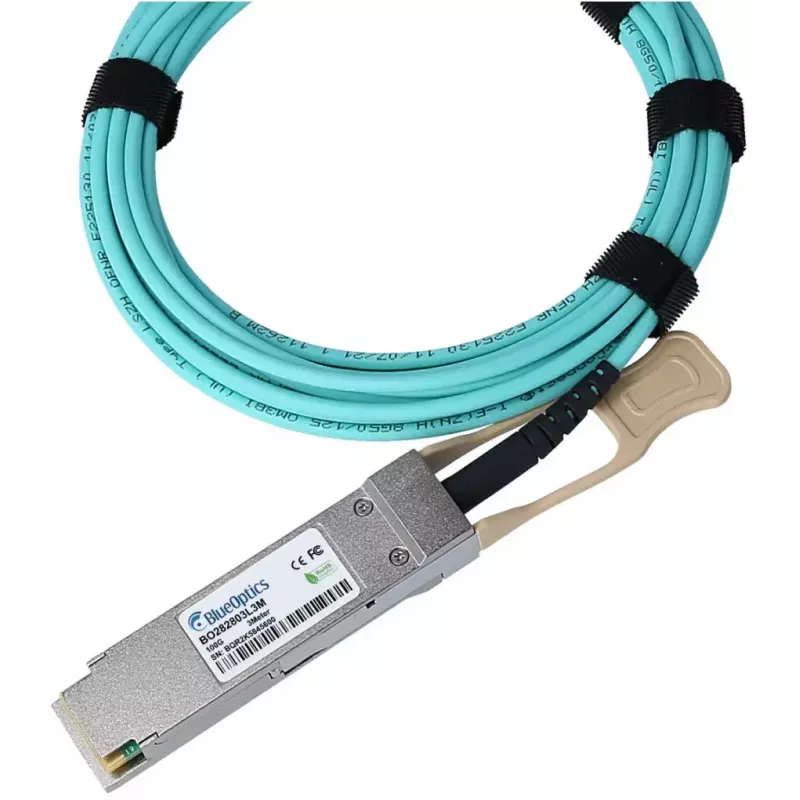

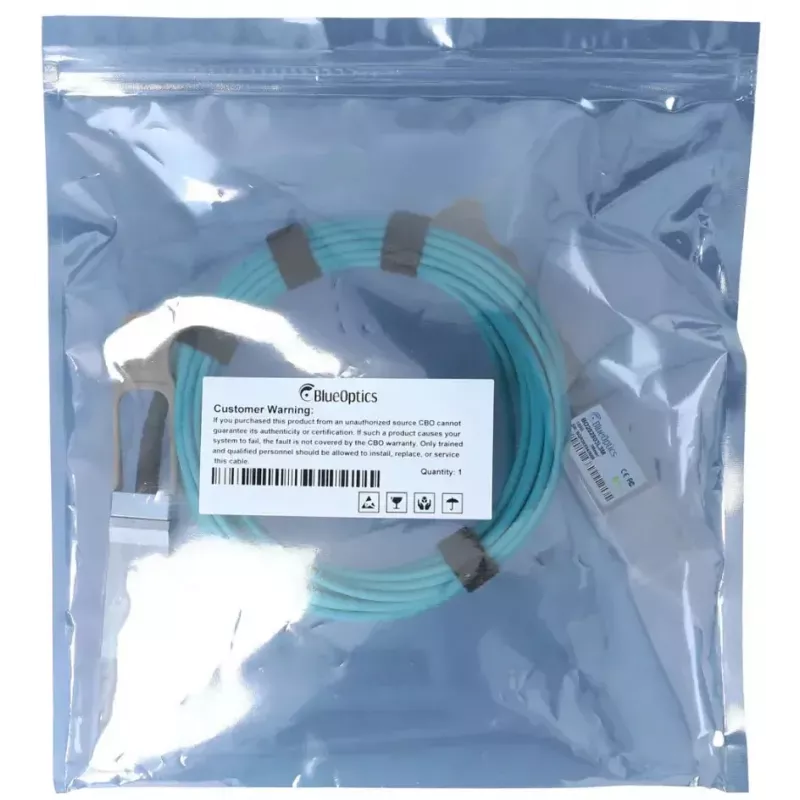

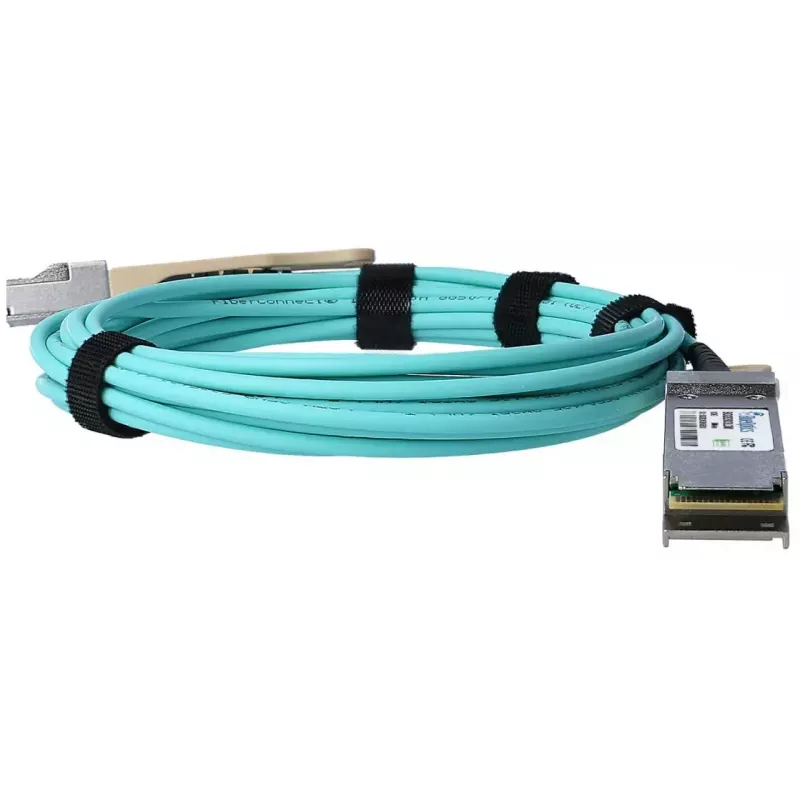

BlueOptics 9MJK9-BO InfiniBand šviesolaidinis kabelis 3 m QSFP Aqua

„BlueOptics 9MJK9-BO InfiniBand“ šviesolaidinis kabelis 3 m QSFP Aqua yra 3 metrų aktyvus optinis kabelis (AOC) su QSFP į QSFP kištukinėmis jungtimis ir aqua spalvos apvalkalu. Sukurtas didelės spartos trumpojo nuotolio jungtims, šis kabelis palaiko daugiamodį optinį perdavimą ir yra suderinamas su sistemomis, priimančiomis QSFP 40GBASE-SR4 tipo jungtis. Iš anksto surinktas AOC integruoja siųstuvus-imtuvus abiejuose galuose, kad perduotų ir priimtų optinius signalus be atskirų SFP/QSFP modulių, užtikrindamas „plug-and-play“ ryšį komutatoriams, maršrutizatoriams ir saugojimo platformoms.

Privalumai

Šis „BlueOptics“ AOC siūlo kompaktišką, paruoštą naudoti šviesolaidinį ryšį, kuris pašalina atskirų siųstuvų-imtuvų modulių ir pataisų laidų sujungimo poreikį, sumažindamas diegimo laiką ir jungčių užteršimo riziką. Integruota konstrukcija ir daugiamodė QSFP sąsaja įgalina tuo pačiu metu veikiančius perdavimo ir priėmimo kanalus agreguotoms 40 Gbit/s programoms. Sukurtas pagal MSA suderinamą QSFP formos faktoriaus praktiką, kabelis užtikrina pastovų optinį našumą ir sumažintus elektromagnetinius trukdžius, palyginti su varinėmis alternatyvomis.

Tinka

• Trumpojo nuotolio 40 Gbit/s jungtims tarp QSFP prievadų duomenų centruose
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo masyvų, priimančių QSFP AOC
• Didelio našumo skaičiavimo klasteriams ir serverių aukštutinėms jungtims, reikalaujančioms mažo delsos
• Aplinkoms, kuriose pageidaujamas iš anksto surinktas, valymo nereikalaujantis šviesolaidinis sprendimas

Pagrindinės specifikacijos

• Jungties tipas: QSFP kištukas į QSFP kištuką (QSFP į QSFP)
• Kabelio tipas: Aktyvus optinis kabelis (AOC) su integruotais siųstuvais-imtuvais
• Ilgis: 3 metrai
• Palaikomas protokolas: 40GBASE-SR4 / InfiniBand klasės daugiamodis optinis perdavimas
• Apvalkalo spalva: Aqua (daugiamodžio identifikavimas)
• Tipinės programos: Ethernet, Fibre Channel over Ethernet, InfiniBand trumpojo nuotolio jungtys

Kaip naudoti

Patikrinkite, ar abu įrenginiai palaiko QSFP AOC jungtis ir numatytą 40 Gbit/s protokolo profilį. Išpakuokite kabelį, nuimkite apsauginius dangtelius nuo QSFP galų ir tvirtai įkiškite kiekvieną QSFP jungtį į atitinkamą QSFP prievadą, kol užsifiksuos. Patikrinkite, ar ryšio šviesos diodai arba valdymo sąsajos rodo aktyvų ryšį, ir patikrinkite įrenginio diagnostiką dėl teisingo linijų derinimo ir signalo parametrų. Įrangai, palaikančiai karštąjį keitimą, kabelį galima įkišti arba išimti, kai sistemos yra įjungtos, laikantis pagrindinės aparatinės įrangos gairių.

Rekomendacijos

Nutieskite 3 m kabelį švelniais lenkimais ir venkite staigių įlinkimų ar įtempimo ant jungčių; išlaikykite lenkimo spindulius, kaip rekomenduojama daugiamodžiams šviesolaidžiams AOC. Įsitikinkite, kad pagrindinės aparatinės įrangos programinė įranga palaiko trečiųjų šalių AOC, jei yra įdiegti tiekėjo užrakinimo patikrinimai. Naudokite įrenginio stebėjimo sąsajas skaitmeninei diagnostikai nuskaityti, jei palaiko pagrindinė įranga, kad būtų galima atlikti aktyvią priežiūrą.
