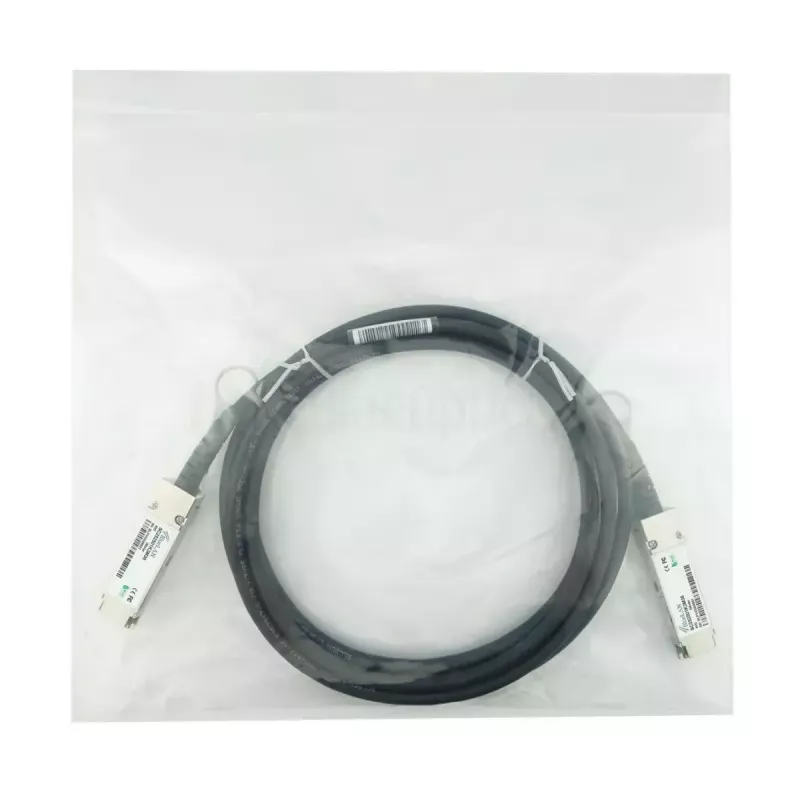

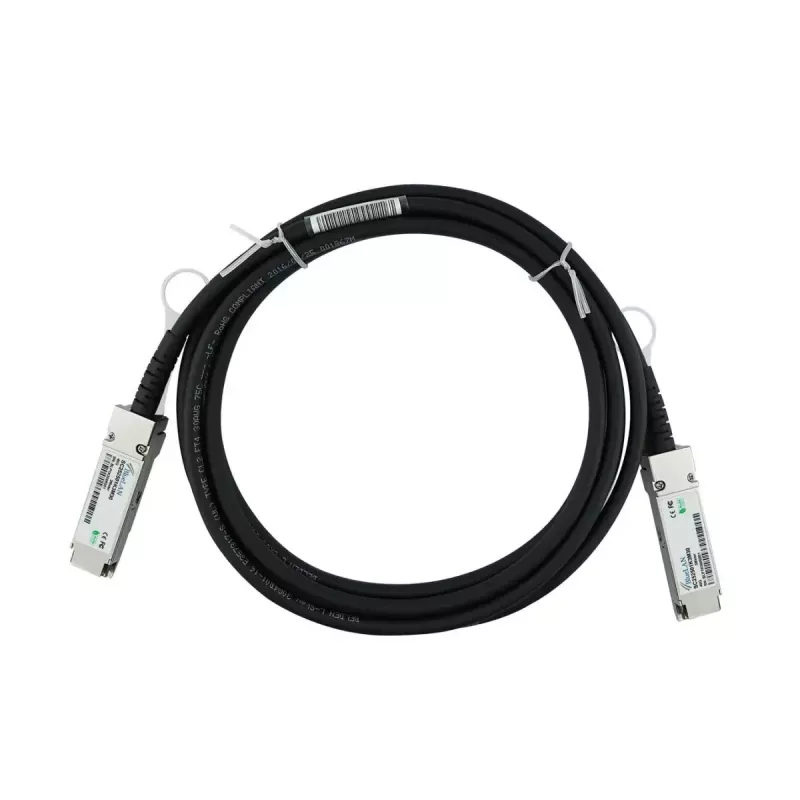

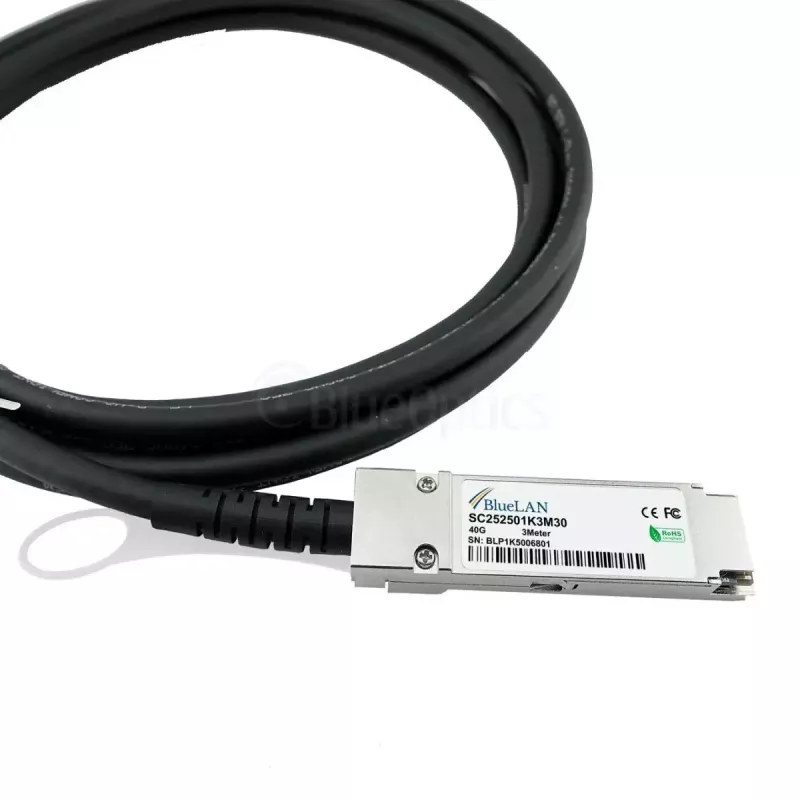

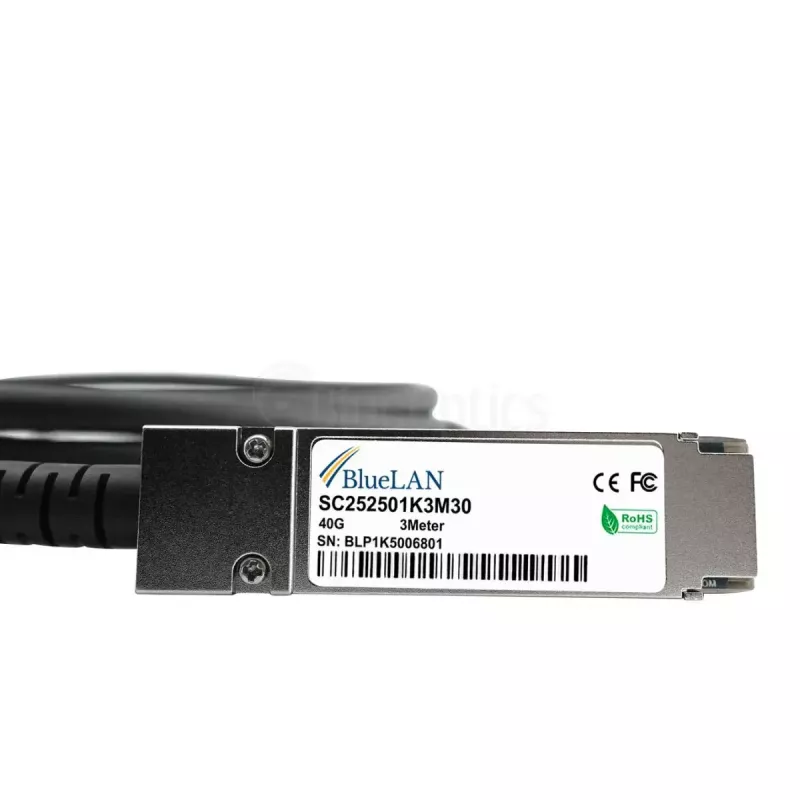

BlueOptics 332-1363-BL InfiniBand/šviesolaidžio kabelis 3 m QSFP juodas

„BlueOptics 332-1363-BL“ yra 3 m InfiniBand/šviesolaidžio kabelis su QSFP jungtimis abiejuose galuose, sukurtas didelės spartos trumpojo nuotolio jungtims. Kabelis realizuoja QSFP–QSFP jungtį, vyrišką prie vyriškos, ir palaiko duomenų centrų bei tinklų aplinkas, kuriose reikalingos iki 40 Gbit/s spartos nuorodos trumpais atstumais. Gaminys pateikiamas kaip pasyvus 40GBase-CR4 tiesioginio prijungimo sprendimas, tinkamas jungtims tarp stelažų arba viename stelaže, atitinkantis bendruosius MSA (Multi-Source Agreement) mechaninius ir elektrinius reikalavimus QSFP dvilaidžiams sprendimams.

Privalumai

Kabelis siūlo kompaktišką QSFP–QSFP formos faktorių ir 3 m ilgį, kuris tinka tipiškam stelažų ir gretimų stelažų diegimui, užtikrinant mažą delsą ir mažą energijos suvartojimą, lyginant su aktyviais optiniais moduliais. Jis sukurtas būti MSA suderinamas ir sąveikauti su pagrindinėmis tinklo įrangos platformomis, kurios priima pasyvius 40G tiesioginio prijungimo dvilaidžius sprendimus, įgalindamos patikimą Ethernet, FCoE, Fibre Channel ir InfiniBand protokolų perdavimą iki 40 Gbit/s. Surinkimui naudojami komponentai parinkti taip, kad atitiktų pramonės kokybės standartus, prisidedant prie ilgesnio tarnavimo laiko ir stabilaus elektrinio signalo perdavimo trumpais atstumais.

Tinka

• Trumpojo nuotolio 40 Gbit/s jungtims tarp stelažų arba viename stelaže duomenų centruose
• QSFP palaikančių jungiklių, maršrutizatorių ir saugojimo sistemų sujungimui
• Aplinkoms, kuriose reikalingos mažos delsos, mažai energijos naudojančios tiesioginio prijungimo jungtys
• Tinklo atnaujinimams, kur palaikomi MSA atitinkantys pasyvūs DAC kabeliai

Pagrindinės specifikacijos

• Jungties tipas: QSFP į QSFP (vyriška/vyriška)
• Ilgis: 3 metrai
• Palaikomi protokolai: 40GBase-CR4 suderinamas; palaiko Ethernet, FCoE, Fibre Channel ir InfiniBand iki 40 Gbit/s trumpais atstumais
• Kabelio tipas: Pasyvi dvilaidė varinė konstrukcija, tinkama tiesioginiam prijungimui
• Laido storis: 30 AWG (būdinga 40G DAC dvilaidžiui)
• Atitiktis: Sukurta atitikti bendruosius MSA mechaninius ir elektrinius reikalavimus QSFP DAC

Kaip naudoti

Įdiekite „BlueOptics 332-1363-BL“ įkišdami kiekvieną QSFP jungtį į atitinkamo tinklo įrenginio QSFP prievadą, kol jungtis užsifiksuos. Naudokite 3 m kabelį tiesioginio prijungimo jungtims tarp gretimų stelažų arba tame pačiame stelaže. Įsitikinkite, kad abu įrenginiai palaiko pasyvius 40G DAC dvilaidžius kabelius ir numatytą protokolą (Ethernet, FCoE, Fibre Channel arba InfiniBand). Po fizinio prijungimo patvirtinkite ryšio užmezgimą ir tinkamą spartos derėjimą įrenginio valdymo sąsajose. Jungtis imkite už jų korpuso ir venkite staigaus kabelio lenkimo arti galų, kad išsaugotumėte signalo vientisumą.

Rekomendacijos

Naudokite šį pasyvų QSFP–QSFP kabelį trumpų atstumų scenarijuose, kur priimančioji įranga aiškiai palaiko pasyvius 40GBase-CR4 DAC. Venkite naudoti kabelį už numatyto 3 m nuotolio arba aplinkose, kuriose reikalingi aktyvūs optiniai siųstuvai-imtuvai. Laikykite ir tieskite kabelį taip, kad išvengtumėte staigių lenkimų ir mechaninio įtempimo; laikykitės įrangos gamintojo nurodymų dėl karštojo įjungimo ir ESD atsargumo priemonių.
