Netinkamai parinktas aušintuvą net flagmaną procesorių paverčia brangiu šildytuvu, kuris priverstinai mažina dažnį vos tik atsiranda ilgalaikė apkrova. Diskusija tarp bokštinių orinių aušintuvų ir viskas viename (AIO) skystinio aušinimo sistemų tęsiasi jau daugiau nei dešimtmetį, tačiau atsakymas nuolat keičiasi, CPU tampa vis „alkanesni“ ir abi technologijos bręsta. Šiame vadove nagrinėjama inžinerija, slypinti už kiekvieno metodo, palyginamos realios šiluminės ir akustinės charakteristikos bei pateikiami praktiniai atrankos kriterijai sistemų kūrėjams, integruotojams ir pirkimo komandoms.

Šiandien statymai yra aukštesni nei prieš penkerius metus. Šiuolaikiniai staliniai procesoriai esant visų branduolių apkrovai nuolat naudoja nuo 150 iki 250 vatų, o jų dažnio didinimo algoritmai kiekvieną papildomą šiluminio rezervo laipsnį paverčia tiesiogiai į laikrodžio dažnį. Aušinimas nebėra pagalbinis aksesuaras – tai savarankiškas našumo komponentas, ir jam reikia skirti tiek pat dėmesio, kiek ir saugomam CPU.

Du keliai nuo silicio kristalo iki kambario oro

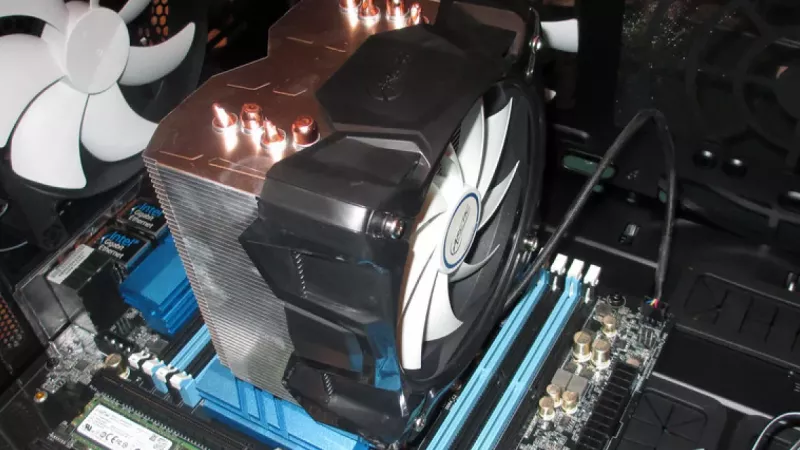

Orinis aušintuvas šilumą perduoda trumpa, visiškai pasyvia grandine. Energija iš CPU šilumos skirstiklio per šiluminės sąsajos sluoksnį patenka į nikeliuotą varinį pagrindą ir yra keliama aukštyn šilumos vamzdeliais, kuriuose nedidelis kiekis darbinio skysčio išgaruoja karštame gale ir kondensuojasi šaltajame. Tada aliuminio briaunų rinkinys šilumą perduoda vieno ar dviejų ventiliatorių oro srautui. Vienam ventiliatoriui – tik viena judanti dalis visame bloke ir nieko daugiau, kas galėtų susidėvėti.

AIO pakeičia šilumos vamzdelius sandaria, gamykloje užpildyta siurbline grandine. Ant procesoriaus sumontuota mikrokanalinė šaltoji plokštė, žemos įtampos išcentrinis siurblys stumia aušinimo skystį per sustiprintus vamzdelius į nuotolinį radiatorių – 120, 240, 280 arba 360 mm ilgio – kur ventiliatoriai išmeta šilumą, dažniausiai tiesiai iš korpuso. Lemiamas architektūrinis pranašumas yra perkėlimas: šiluminė energija išmetama korpuso ribose, o ne recirkuliuojama virš pagrindinės plokštės, kur kitaip šildytų įtampos reguliatorius, atminties modulius ir vaizdo plokštę.

Kur orinis aušinimas vis dar laimi

  • Mechaninis paprastumas. Neturint siurblio, aušinimo skysčio ir laidžių vamzdelių, kokybiškas bokštinis aušintuvas neturi apibrėžto tarnavimo laiko pabaigos. Pakeitus sugedusį ventiliatorių už kelis eurus, šilumos šalintuvas tarnaus dar dešimtmetį.
  • Saugus elgesys gedimo atveju. Jei ventiliatorius sustoja, briaunų rinkinys toliau išsklaido nemažą dalį apkrovos pasyviai, suteikdamas sistemai laiko įjungti pavojaus signalą ir saugiai išsijungti, o ne sugesti per kelias sekundes.
  • Kainos efektyvumas. Už tą pačią sumą vidutinės klasės bokštinis aušintuvas suteikia daugiau aušinimo galios nei pradinio lygio skystinis įrenginys, o aukštos klasės dvibokščiai modeliai varžosi su 240 mm AIO, kainuodami pastebimai mažiau.
  • Tylus darbas tuščiąja eiga. Kai ventiliatorius sumažina greitį arba visiškai sustoja, oru aušinama sistema yra beveik negirdima; nėra siurblio, kuris dūzgtų tyliame kambaryje.

Ką iš tiesų suteikia siurblys

  • Nuolatinis didelis pajėgumas. 360 mm radiatorius turi žymiai daugiau išsklaidymo paviršiaus nei bet koks briaunų bokštas, telpantis standartiniame korpuse, o tai tampa svarbu, kai procesoriaus galia viršija 200 vatų.
  • Jokių aukščio konfliktų. Blokas ant lizdo yra tik 45–55 mm aukščio, todėl aukšti atminties šilumos skirstikliai, tankus VRM aušinimas ir siauri korpusai niekada nekelia problemų.
  • Šilumos pašalinimas iš korpuso. Sumontuotas kaip išmetimo ventiliatorius, radiatorius pašalina CPU šilumą dar prieš jai pakeliant vidinę aplinkos temperatūrą, su kuria turi gyventi visi kiti komponentai.
  • Šiluminė inercija. Keli šimtai gramų aušinimo skysčio sugeria trumpus apkrovos šuolius, išlygindami ventiliatorių greičio pokyčius ir palaikydami stabilesnius dažnius impulsinių darbo krūvių, tokių kaip kompiliavimas ar vaizdo peržiūra, metu.

Ilgalaikė apkrova: kur kreivės susilieja

Dešimties minučių testai palankiai vertina skystinį aušinimą, nes aušinimo skystis dar sugeria šilumą. Paleidus atvaizdavimo ar kompiliavimo užduotį visai valandai, vaizdas stabilizuojasi: esant 220 vatų procesoriui, aukščiausios klasės dvibokštis orinis aušintuvas paprastai atsilieka nuo 360 mm AIO per 4–8 °C. Šis skirtumas gali lemti, ar flagmanas procesorius dirbs pilnu dažniu, ar šiek tiek sumažins dažnį, tačiau 65–125 vatų vidutinės klasės CPU jis yra beveik nereikšmingas – abu sprendimai užtikrina, kad siliciumas išlieka saugiai specifikacijų ribose.

Praktinė išvada tiesiogiai išplaukia: aušintuvą derinkite prie nuolatinės procesoriaus galios, o ne prie prekės ženklo rinkodarinės kategorijos. Kukliam procesoriui po milžinišku radiatoriu jokios išmatuojamos naudos nėra.

Akustika: paviršiaus plotas nustato triukšmo lygį

Triukšmas priklauso nuo to, kaip stipriai ventiliatoriai turi dirbti vienam išsklaidytam vatui. Kadangi didelis radiatorius paskirsto apkrovą didesniam plotui, jo ventiliatoriai gali suktis lėčiau norint pasiekti tą patį rezultatą, todėl gerai sureguliuotas 360 mm AIO paprastai yra tyliausias pasirinkimas esant didelei apkrovai. Tuščiąja eiga eilė pasikeičia: siurblio dūzgesys, kad ir koks silpnas, suteikia oriniam aušintuvui pranašumą beveik tylioje aplinkoje, pavyzdžiui, įrašų studijose ar atviro plano biuruose. Radiatoriaus storis, briaunų tankis ir ventiliatorių kokybė šias kreives keičia kur kas labiau nei prekės ženklai, todėl akustinės charakteristikos turėtų būti įtrauktos į specifikaciją, o ne galvojamas kaip papildomas dalykas.

Patikimumas, tarnavimo laikas ir gedimų tipai

Siurbliai paprastai turi 50 000–70 000 valandų MTBF, o skysčio prasiskverbimas per vamzdelius per metus lėtai mažina aušinimo skysčio tūrį. Praktiškai sandarią grandinę reikėtų vertinti kaip penkerių–septynerių metų vartojamąją prekę. Katastrofiški nuotėkiai yra statistiškai reti, o aukštos klasės gamintojai suteikia garantijas, apimančias ir galimą komponentų žalą, tačiau rizika nėra nulinė ir turėtų būti pripažinta bet kuriame diegimo plane. Oriniai aušintuvai visiškai keičia rizikos profilį: vienintelis dėvimas elementas yra standartizuotas ventiliatorius, kurį galima pakeisti per kelias minutes net nenuėmus šilumos šalintuvo.

Neprižiūrimoms ar nuotolinėms sistemoms ši asimetrija yra svarbi. Besidėvintis ventiliatorius apie save praneša kylančia temperatūra ir RPM signalais dar prieš visišką gedimą; mirštantis siurblys per kelias dienas gali pereiti iš darbinės būklės į kritinę, palikdamas kur kas mažiau laiko perspėjimui.

Suderinamumo planavimas dideliems užsakymams

Orinis aušinimas reikalauja trijų patikrų: šilumos šalintuvo aukštis pagal korpuso specifikaciją, briaunų iškyša pagal atminties aukštį ir lizdo tvirtinimo detalės. Skystinis aušinimas šias patikras pakeičia radiatoriaus tvirtinimo taškais, vamzdelių atstumu ir žarnų vedimu. Standartizuojant surinkimo sąrašą, prieš įtraukiant AIO į prekių kodą, patikrinkite, ar korpusas palaiko numatytą radiatoriaus dydį tinkamoje vietoje. Peržiūrėjus dabartinį CPU aušintuvų asortimentą greta lengviau atrinkti modelius, tinkančius visiems korpusams vienoje gaminių linijoje, nei kiekvieną derinį vertinti atskirai.

Kintamasis, kurį visi pamiršta: korpuso oro srautas

Abi technologijos sugenda prastai vėdinamame korpuse. Orinis aušintuvas recirkuliuoja karštą orą, jei įsiurbimo ir išmetimo ventiliatoriai neužtikrina aiškaus srauto iš priekio į galą; AIO radiatorius praranda efektyvumą, kai jį pasiekia iš anksto pašildytas oras nuo vaizdo plokštės. Skiriant biudžetą dviem ar trims kokybiškiems korpuso ventiliatoriams dažnai gaunamas didesnis šiluminis pagerėjimas nei pereinant prie aukštesnės klasės aušintuvo, o kainuoja tai žymiai mažiau.

Darbo taisyklė: esant nuolatinei procesoriaus galiai iki maždaug 120 vatų, vidutinės klasės bokštinis aušintuvas yra racionalus pasirinkimas. Nuo 120 iki 200 vatų rinkitės arba aukščiausios klasės dvibokštį, arba 240–280 mm AIO, atsižvelgdami į korpuso dydį ir akustinius tikslus. Virš 200 vatų – arba trumpuose korpusuose, kur bokštiniai aušintuvai tiesiog netelpa – rinkitės 360 mm AIO.

Dažnai užduodami klausimai

Ar AIO visada pranoksta orinį aušintuvą?

Ne. Aukščiausios klasės dvibokštis įrenginys dažnai prilygsta arba pranoksta 120 ir 240 mm skystinius aušintuvus. Nuoseklus skystinio aušinimo pranašumas pasirodo tik nuo 280 mm ir daugiausia procesoriuose, kurie ilgą laiką naudoja virš 150 vatų.

Kiek realiai tarnauja sandari grandinė?

Planuokite penkerius–septynerius metus. Siurblio guoliai dėvisi, o nedidelė metinė aušinimo skysčio dalis išgaruoja per vamzdelius, palaipsniui mažindama talpą. Dauguma firminių įrenginių turi penkerių ar šešerių metų garantiją, kuri atitinka būtent šį laikotarpį.

Ar galima papildyti aušinimo skystį AIO?

Standartiniai sandarūs įrenginiai nėra skirti vartotojui taisyti, o jų atidarymas panaikina garantiją. Keletas entuziastams skirtų modelių turi užpildymo angą, tačiau dideliems kiekiams AIO turėtų būti traktuojamas kaip sandarus, keičiamas modulis, o ne prižiūrima grandinė.

Kur turėtų būti montuojamas radiatorius?

Viršuje esantis išmetimas yra saugiausias pasirinkimas, kai siurblys yra žemiau už aukščiausią radiatoriaus tašką, kad bet koks oro burbulas susikauptų radiatoriuje, o ne siurblio kameroje. Priekinis įsiurbimas šiek tiek pagerina CPU temperatūrą, tačiau tiekia pašildytą orą vaizdo plokštei, todėl geriausiai tinka CPU intensyvioms apkrovoms.

Ar sunkus bokštinis aušintuvas yra saugus transportuoti surinktoje sistemoje?

Kilogramas metalo, išsikišęs iš lizdo, gali sulaužyti pagrindinę plokštę transportavimo metu. Profesionalūs integruotojai montuoja transportavimo atramas arba putplasčio atramas korpuso viduje prieš siuntimą. AIO blokai sveria tik dalį to, todėl daugelis sistemų kūrėjų juos renkasi jau surinktų sistemų siuntimui.
