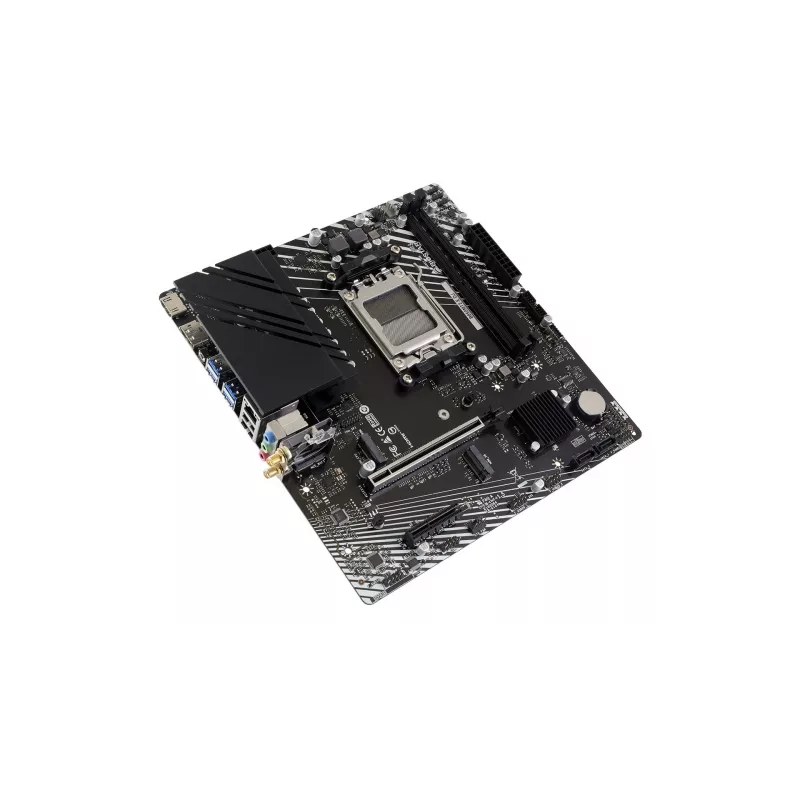

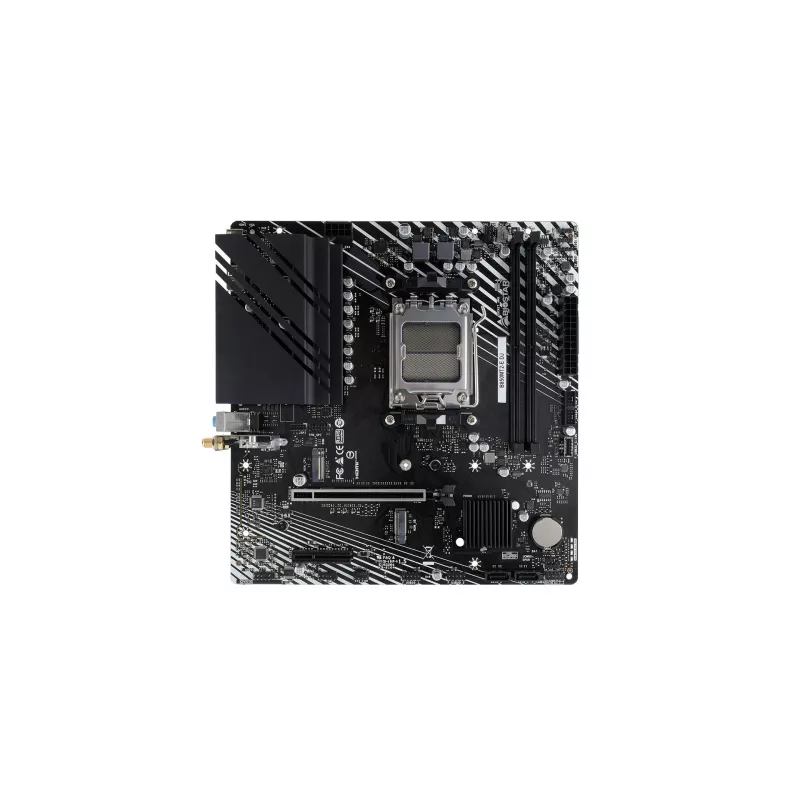

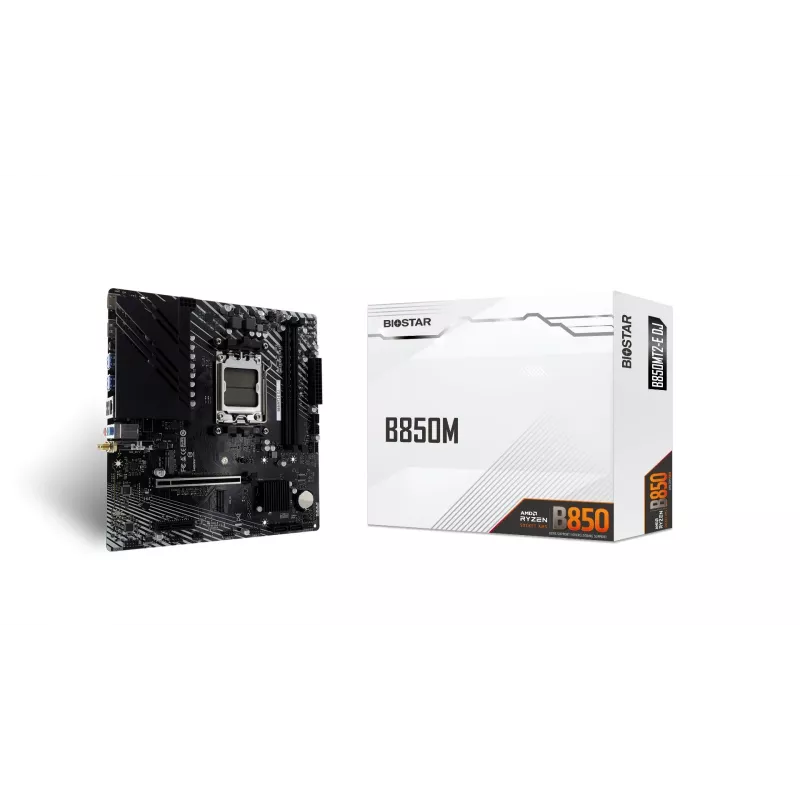

BIOSTAR B850 SAM5 Micro-ATX pagrindinė plokštė

BIOSTAR B850 SAM5 Micro-ATX pagrindinė plokštė sukurta naudojant AMD B850 mikroschemų rinkinį ir palaiko AM5 (SAM5) procesorius kompaktiškoje Micro-ATX formoje. Ji siūlo vieną PCI-Express 4.0 x16 lizdą ir vieną PCI-Express 4.0 x4 lizdą, du M.2 lizdus sparčiosioms NVMe saugykloms, HDMI ir DisplayPort vaizdo išvestis (vaizdo išvesties prieinamumas priklauso nuo įdiegto procesoriaus), Realtek ALC897 garso kodeką su trimis analoginiais garso prievadais ir 2,5 Gigabito LAN prievadą. Plokštė suteikia platų laidinio ryšio galimybių rinkinį, įskaitant kelis USB 2.0, USB 3.2 ir USB-C prievadus, taip pat SATA prievadus ir RAID palaikymą.

Privalumai

Ši Micro-ATX pagrindinė plokštė sujungia AM5 procesorių palaikymą su šiuolaikiniu jungiamumu: PCIe 4.0 išplėtimas, du M.2 lizdai NVMe diskams ir kelių gigabitų LAN. Integruotos vaizdo išvestys (HDMI ir DisplayPort) leidžia naudoti procesorius su integruota grafika. USB-C ir daugybės USB 3.2 prievadų įtraukimas palaiko šiuolaikinius periferinius įrenginius ir greitą duomenų perdavimą. SATA ir NVMe aparatinė RAID sistema bei TPM jungtis suteikia papildomų saugyklos pertekliaus ir platformos saugumo galimybių.

Tinka

• Kompaktiškų stalinių kompiuterių sistemoms, kurioms reikalingas AM5 procesorių palaikymas
• Namų ar biuro kompiuteriams, kuriems reikia kelių didelės spartos saugyklų (NVMe + SATA)
• Sistemoms, naudojančioms atskiras vaizdo plokštes arba, kai procesorius turi integruotą grafiką (iGPU), kurioms reikia pagrindinėje plokštėje esančių vaizdo išvesčių
• Vartotojams, kuriems reikalingas spartus laidinis tinklas su 2,5 Gigabito LAN

Pagrindinės specifikacijos

• Mikroschemų rinkinys: AMD B850
• Procesoriaus lizdas: SAM5 (AM5)
• Formos faktorius: Micro-ATX
• Išplėtimo lizdai: 1× PCIe 4.0 x16, 1× PCIe 4.0 x4
• Saugykla: 2× M.2 lizdai, SATA su RAID palaikymu (SATA 0,1,10), NVMe RAID (0,1,10)
• Vaizdo išvestys: 1× HDMI, 1× DisplayPort (priklauso nuo procesoriaus iGPU)
• Garsas: Realtek ALC897, 3× analoginiai garso prievadai
• LAN: 2,5 Gigabito RJ45
• USB: 6× USB 2.0, 6× USB 3.2, 1× USB-C
• Kita: TPM jungtis

Kaip naudoti

Įdiekite suderinamą SAM5 procesorių ir reikiamą aušinimą pagal procesoriaus ir aušintuvo gamintojo instrukcijas, įdėkite atminties modulius į atitinkamus DIMM lizdus ir pritvirtinkite pagrindinę plokštę prie Micro-ATX suderinamos korpuso. Prijunkite maitinimo šaltinio kabelius (24 kontaktų ATX ir procesoriaus maitinimo), prijunkite saugyklos įrenginius prie M.2 lizdų arba SATA prievadų ir, jei reikia, įdiekite atskirą vaizdo plokštę į PCIe x16 lizdą. Prijunkite priekinio skydelio jungtis, USB antraštes ir korpuso garsą prie atitinkamų pagrindinės plokštės antraščių. Nustatykite BIOS/UEFI paleidimo tvarką, RAID masyvą (jei naudojamas) ir, jei reikia, įjunkite TPM.

Rekomendacijos

Naudokite kokybiškus DDR5 atminties modulius, palaikomus AM5 platformos, įsitikinkite, kad BIOS atnaujinta į naujausią versiją, siekiant geriausio procesoriaus suderinamumo ir stabilumo, ir naudokite tinkamą korpuso oro srauto sprendimą, kad palaikytumėte temperatūrą naudojant didelio našumo procesorius arba kelis saugojimo įrenginius.
