BENY PV DC atjungimo skydas, 2 eilučių įėjimas į 2 eilučių išėjimą, IP65 lauko korpusas

Sukurtas aplink 1000V DC, 30A bendros srovės talpą, šis BENY PV DC atjungimo skydas saugiai izoliuoja ir apsaugo dvi nepriklausomas saulės eilutes viename, oro sąlygoms atspariame korpuse. Integruotas 4 polių apkrovos pertraukiklis ir gPV saugikliai užtikrina atitiktį šiuolaikiniams PV saugos standartams, o 2 tipo viršįtampių apsauga apsaugo nuo trumpalaikių viršįtampių. Idealiai tinka gyvenamiesiems ir mažiems komerciniams įrenginiams, supaprastina laidų prijungimą su MC4 suderinamais jungtimis ir sieninio montavimo dizainu.

Apžvalga

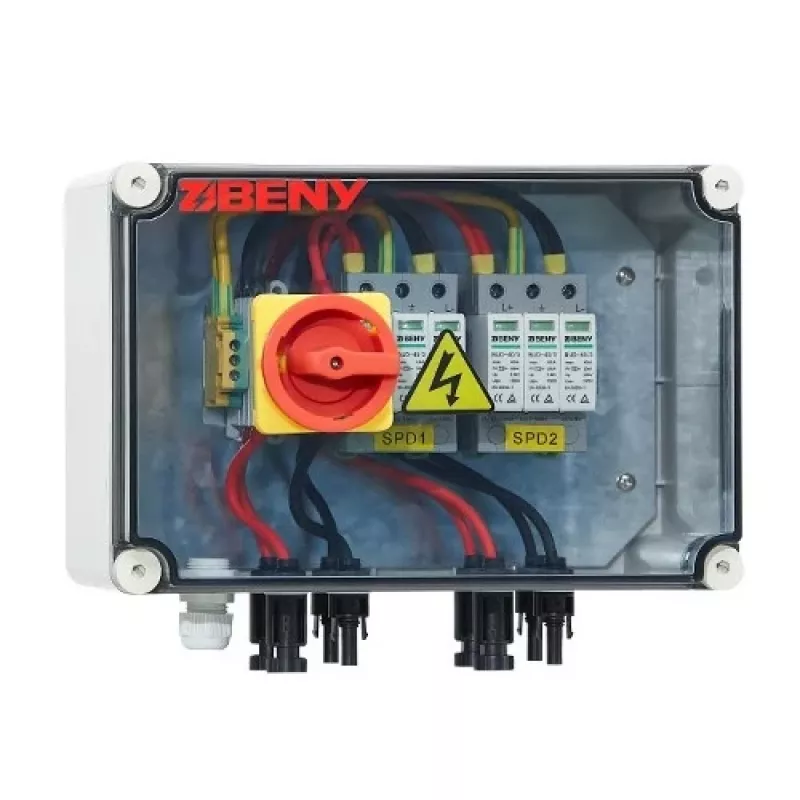

BENY NV820139 yra 2 įėjimų, 2 išėjimų DC atjungimo skydas, sukurtas fotovoltinėms sistemoms, kurioms reikalinga patikima izoliacija ir viršsrovių apsauga. Jis sujungia DC apkrovos pertraukiklį, du 15A gPV saugiklius ir 2 tipo viršįtampių apsaugos įtaisą (SPD) į vieną UV atsparų polikarbonato korpusą, kurio IP65 reitingas. Šis dizainas sumažina montavimo laiką ir komponentų skaičių, tuo pačiu padidindamas sistemos saugumą ir priežiūrą.

Kas išsiskiria

• Integruotas 4 polių DC atjungimo jungiklis, skirtas 1000V DC ir 30A bendrai srovei
• Du nepriklausomi 15A gPV saugiklių laikikliai kiekvienos eilutės viršsrovių apsaugai
• Įmontuota 2 tipo DC viršįtampių apsauga, švelninanti trumpalaikius viršįtampius
• IP65 korpusas su UV atspariu polikarbonatu ir UL94-V0 degumo reitingu
• MC4 suderinami įėjimo/išėjimo jungtys greitam ir saugiam laidų prijungimui vietoje
• Platus darbinės temperatūros diapazonas nuo -25°C iki +60°C

Techninė informacija

• Produkto tipas: PV DC atjungimo skydas / kombinuojamoji dėžutė
• DC įėjimai: 2 eilutės (nepriklausomos)
• DC išėjimai: 2 eilutės (nepriklausomos)
• Maksimali DC įtampa: 1000V DC
• Maksimali srovė vienai eilutei: 15A
• Bendra maksimali išėjimo srovė: 30A (2 × 15A)
• DC atjungimo jungiklis: integruotas 4 polių apkrovos pertraukiklis
• Viršsrovių apsauga: 2 × 15A DC gPV saugikliai
• Viršįtampių apsauga: integruotas 2 tipo DC SPD
• Jungtys: MC4 suderinamos
• Korpuso reitingas: IP65
• Korpuso medžiaga: UV atsparus polikarbonatas (PC)
• Degumo reitingas: UL94-V0
• Montavimas: sieninis
• Darbinė temperatūra: -25°C iki +60°C
• Sertifikatai: CE, RoHS
• Taikymas: gyvenamieji ir maži komerciniai PV įrenginiai

Mūsų verdiktas

Kompaktiškas, viskas viename sprendimas saugiai DC izoliacijai ir apsaugai dviejų eilučių PV masyvuose. Jungiklio, saugiklių ir SPD integravimas į tvirtą IP65 korpusą daro jį praktišku pasirinkimu montuotojams, siekiantiems patikimumo ir atitikties taisyklėms be papildomų korpusų.
