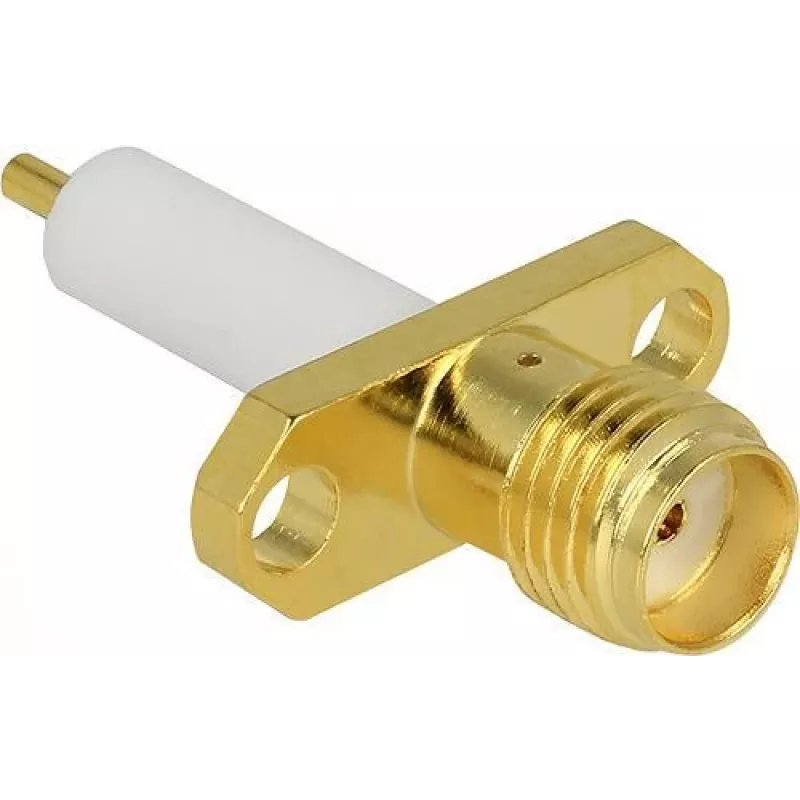

Bendraašė jungtis SMA DeLOCK 65846

DeLOCK 65846 yra SMA bendraašė jungtis, skirta 50 Ω radijo dažnio programoms. Ji turi moterišką SMA sąsają kompaktiškame korpuse (25,2 mm × 16 mm × 5,7 mm) ir tiekiama polietileniniame maišelyje. Jungtis skirta patikimam, mažų nuostolių sujungimui tarp RF komponentų elektroninėse sistemose.

Privalumai

SMA DeLOCK 65846 užtikrina standartizuotą 50 Ω impedansą, tinkamą daugeliui RF sąrankų, moterišką jungties tipą, suderinamą su vyriškais SMA kištukais, ir kompaktišką formos faktorių, palengvinantį montavimą ankštose erdvėse. Vienas supakuotas vienetas polietileniniame maišelyje supaprastina sandėliavimą ir tvarkymą.

Tinka

• RF modulių ir antenų prijungimui
• Laboratorinėms bandymų sąrankoms ir prototipų kūrimui
• SMA moteriškų lizdų remontui ar keitimui įrenginiuose

Pagrindinės specifikacijos

• Jungties tipas: SMA moteriška
• Impedansas: 50 Ω
• Matmenys (P × G × A): 25,2 mm × 16 mm × 5,7 mm
• Pakuotė: polietileninis maišelis
• Prekės ženklas: DELOCK
• Gamintojo dalies numeris (MPN): 65846
• EAN: 4043619658466

Kaip naudoti

Suderinkite SMA moterišką jungtį su atitinkamu vyrišku SMA kištuku ir rankomis prisukite iki tvirtumo; venkite perveržimo, kad nesugadintumėte. Prieš sujungdami įsitikinkite, kad abu sujungimo paviršiai yra švarūs ir be šiukšlių, kad būtų užtikrintas optimalus RF našumas. Jei reikia integrruoti į korpusą ar PCB kraštą, naudokite tinkamą montavimą pagal jūsų programą.

Rekomendacijos

Siekiant geriausio RF našumo, naudokite DeLOCK 65846 50 Ω sistemose ir prieš sujungdami patikrinkite jungties švarumą. Verždami venkite per didelio sukimo momento, kad išsaugotumėte jungties mechaninį ir elektrinį vientisumą.
