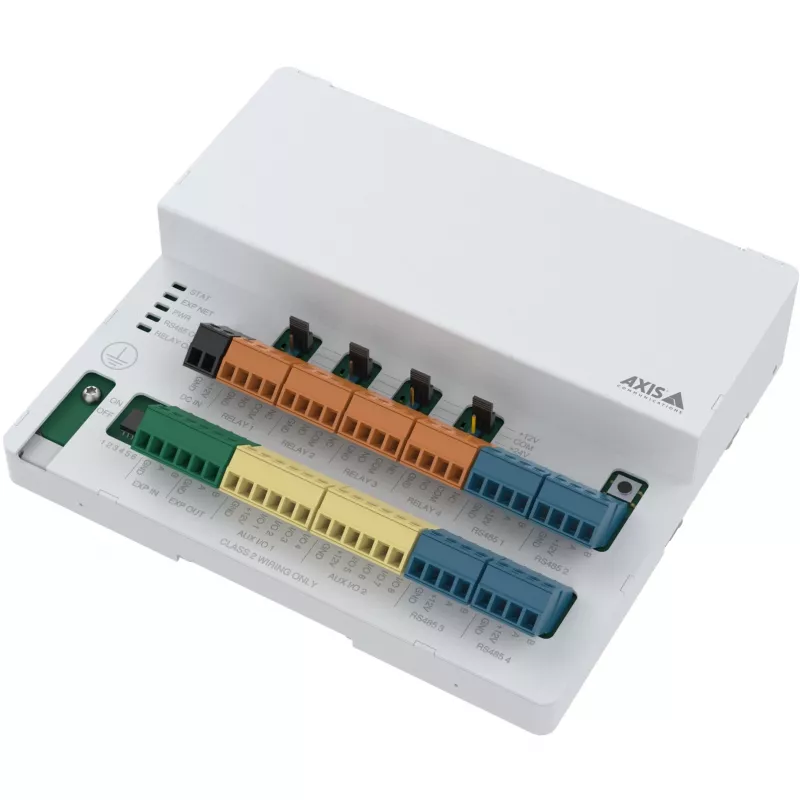

Axis A9910 baltos spalvos korpusas Baltos spalvos korpusas Nominali įėjimo įtampa 12 24 V

AXIS A9910 Balta – tai I/O išplėtimo modulis, sukurtas siekiant padidinti stebėjimo ir apsaugos sistemų lankstumą. Su 12–24 V nominalia įėjimo įtampa ir -40–55 °C darbinės temperatūros diapazonu, įrenginys tinka įvairioms aplinkoms. Naudojant kelių taškų technologiją, modulis jungiamas prie AXIS A9210 įrenginio ir leidžia išplėsti įėjimus, išėjimus bei reles, nereikalaujant papildomų tinklo kabelių.

Privalumai

Modulis palaiko iki 16 išplėtimo įrenginių prijungimą prie vieno AXIS A9210, kas leidžia turėti iki 128 I/O ir 64 relių per vieną PoE jungtį. Tai sumažina įrengimo sąnaudas ir sudėtingumą, nes nereikia papildomų tinklo kabelių. Integruoti Modbus jutiklių prievadai leidžia lengvai integruoti aplinkos jutiklius, pvz., temperatūros ir drėgmės. Baltas korpusas ir patikima konstrukcija užtikrina patikimą veikimą plačiame temperatūrų diapazone.

Tinka

• I/O pajėgumo išplėtimui apsaugos ir stebėjimo sistemose
• Aplinkos jutiklių (temperatūros, drėgmės) integravimui per Modbus
• Įrengimams, kur reikalinga kabelių minimizacija ir ekonomiškumas

Pagrindinės specifikacijos

• Gamintojas: AXIS
• Modelis: A9910
• MPN: 02862-001
• Korpuso spalva: Balta
• Nominali įėjimo įtampa: 12–24 V
• Darbinė temperatūra: -40–55 °C
• I/O prievadai: 8 I/O su prižiūrimais įėjimais
• Relės: 4 formos C relės (šlapios arba sausos)
• Modbus jutiklių prievadai: 4
• Išplečiama per kelių taškų technologiją: iki 16 modulių vienam AXIS A9210 (iki 128 I/O ir 64 relių su vienu IP ryšiu)

Kaip naudoti

Prijunkite AXIS A9910 Balta prie AXIS A9210 įrenginio naudodami palaikomą kelių taškų PoE jungtį. Kelis A9910 modulius galima jungti grandinėlėmis – iki 16 vienetų – kad padidintumėte bendrą I/O ir relių pajėgumą naudojant vieną tinklo / PoE maitinimą. Prijunkite reikiamus jutiklius prie Modbus jutiklių prievadų aplinkos stebėjimui ir sumontuokite įėjimus / išėjimus bei reles pagal jūsų sistemos projektą ir vietines elektros instaliacijos taisykles. Užtikrinkite, kad nominali įėjimo įtampa būtų 12–24 V ribose, ir montuokite įrenginį aplinkoje, kurios temperatūra patenka į nurodytą diapazoną.

Rekomendacijos

Ekonomiškiems įrengimams planuokite modulių vietas taip, kad sumažintumėte kabelių ilgius, ir pasinaudokite kelių taškų galimybe, norėdami sumažinti tinklo atšakų skaičių. Patikrinkite suderinamumą su AXIS A9210 ir laikykitės AXIS laidų ir montavimo nurodymų jungdami Modbus jutiklius ir relių grandines.
