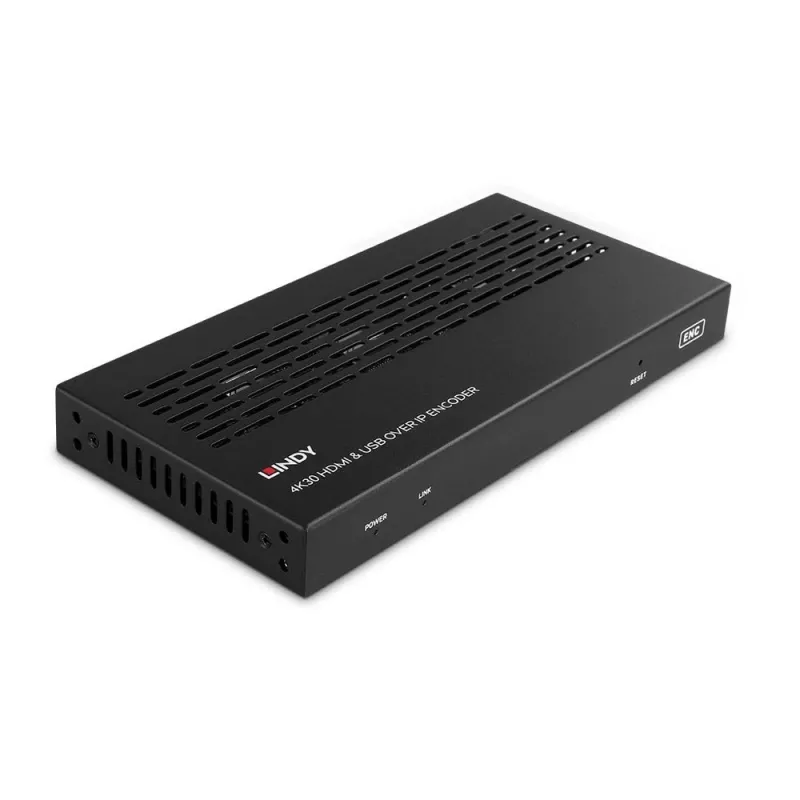

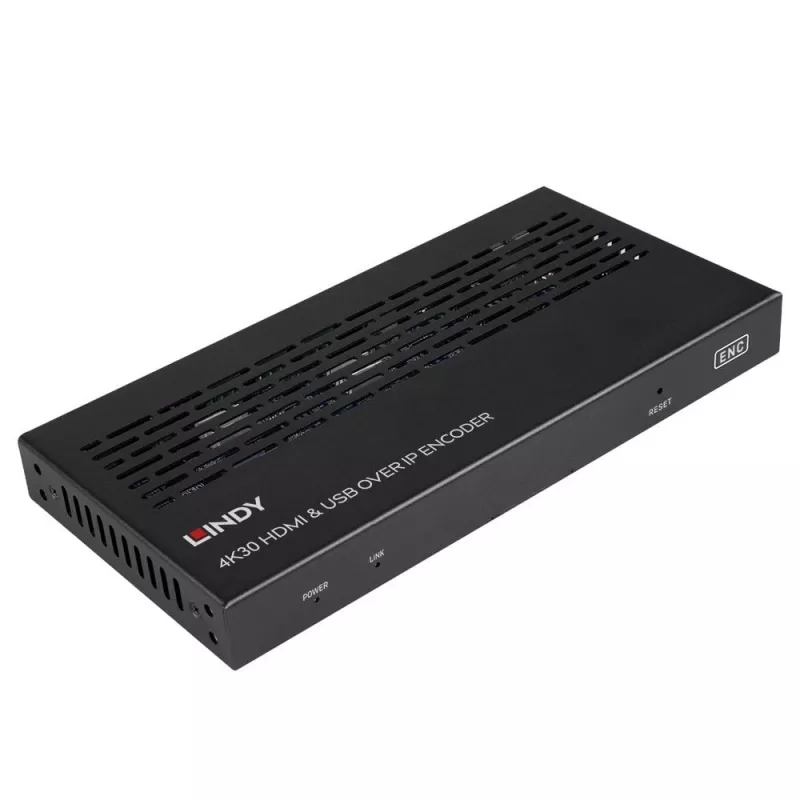

AV siųstuvas Lindy 4K30 HDMI ir USB per IP sistemą – Koderis 3840 x 2160 pikselių

„Lindy 4K30 HDMI ir USB per IP“ sistemos koderis yra AV siųstuvas, leidžiantis vieno HDMI šaltinio (iki 3840 x 2160 pikselių) ir USB KVM signalų paskirstymą IP tinkle. Koderio įrenginys (MPN 38396) veikia kaip modulinės sistemos, kurią sudaro atskiri dekoderio ir valdiklio moduliai, dalis; kiekvienas modulis parduodamas atskirai, todėl sistemas galima kurti ir keisti pagal poreikius. Koderis jungiamas prie HDMI šaltinio (PC arba medijos leistuvo) ir prie 1G valdomo tinklo komutatoriaus, naudojant Cat6 kabelius garso / vaizdo ir USB duomenų perdavimui į nuotolinius dekoderius.

Privalumai

Koderis palaiko aukštos raiškos 4K30 vaizdo perdavimą ir USB KVM valdymą per standartinį 1G IP tinklą, palaikydamas JPEG2000 pagrindinį srautą ir H.264/H.265 antrinį srautą. Jis integruojamas su 3 lygmens valdomu komutatoriumi, palaikančiu IGMP snooping ir 8K Jumbo kadrus, ir gali būti maitinamas per PoE, jei palaikoma. Kompaktiški matmenys ir standartiniai Cat6 kabeliai supaprastina diegimą ir plėtrą paskirstytoms AV ir KVM sistemoms.

Tinka

• Paskirstytoms AV sistemoms, kurioms reikia vieno šaltinio 4K30 perdavimo
• KVM per IP sprendimams valdyti nuotolinius PC iš dekoderio pusės pultų
• Vaizdo sienos ar matricinėms konfigūracijoms, naudojant kelis dekoderių įrenginius
• Individualiems AV diegimams, naudojantiems valdomą 1G tinklą su IGMP snooping

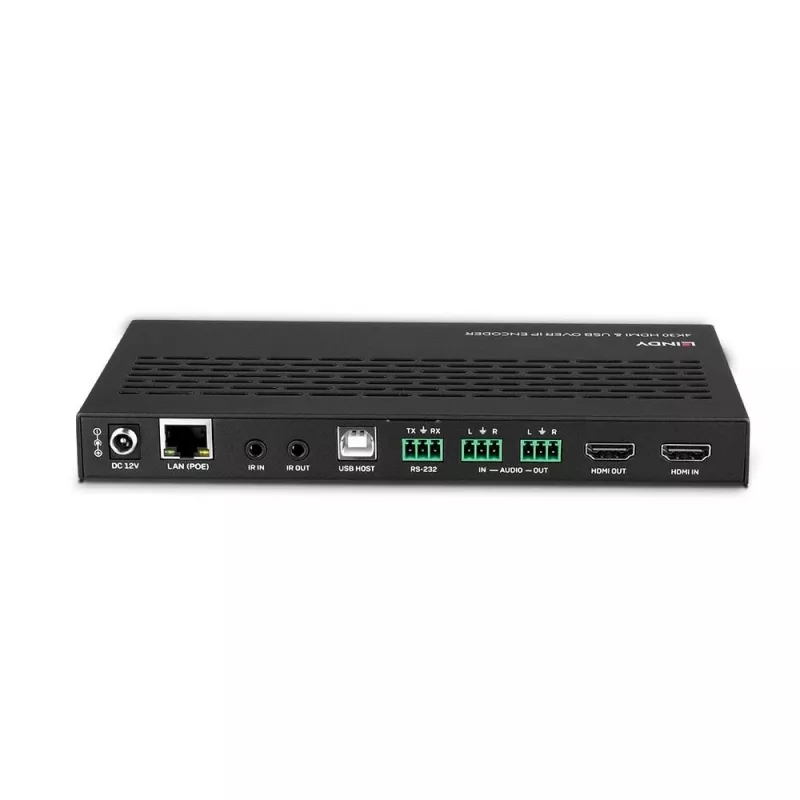

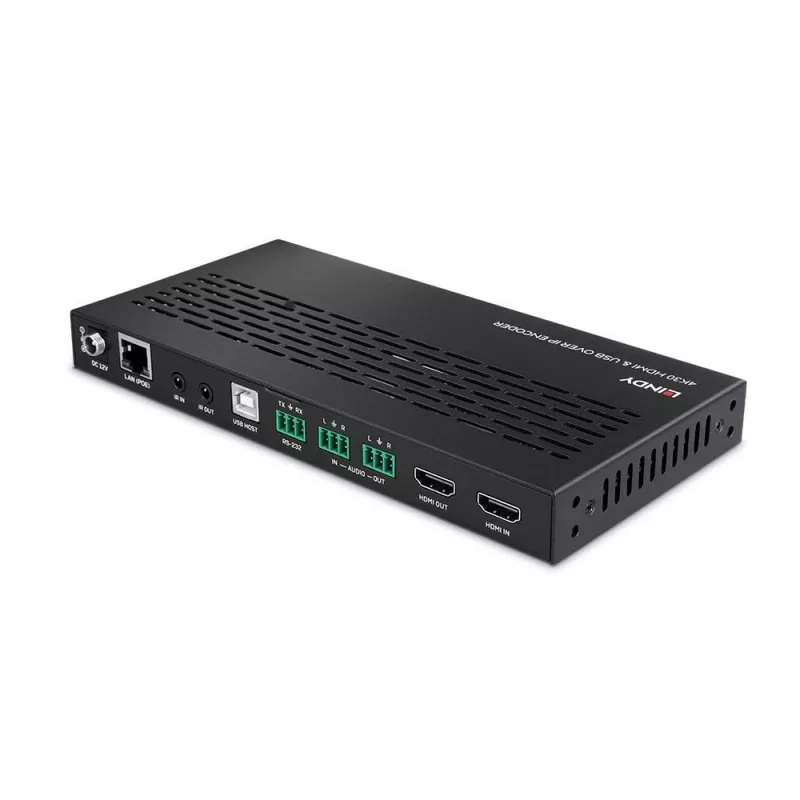

Pagrindinės specifikacijos

• Tipas: AV siųstuvas (koderis, MPN 38396)
• Maksimali skiriamoji geba: 3840 x 2160 pikselių (4K30)
• HDMI įvadai: 1
• HDMI išvadai: 1 (per suporuotą dekoderį)
• Tinklas: RJ‑45, 1G per Cat6, reikalingas 3 lygmens valdomas komutatorius su IGMP snooping ir 8K Jumbo kadru
• USB sąsaja: USB Type‑B (KVM)
• Valdymas: RS‑232 ir API palaikymas trečiųjų šalių valdymo programoms
• Kodekų palaikymas: JPEG2000 pagrindinis srautas; H.264/H.265 antrinis srautas
• Maksimalus perdavimo atstumas: iki 100 m per Cat6
• Maitinimas: 12 V DC (PoE palaikomas naudojant su suderinamu komutatoriumi)
• Matmenys: 204 x 134 x 21,5 mm
• Svoris: 0,78 kg
• Spalva: juoda

Kaip naudoti

Prijunkite vieną HDMI šaltinį (PC, medijos leistuvą) prie koderio HDMI įvado ir prijunkite koderį prie 1G valdomo tinklo komutatoriaus, naudodami Cat6 kabelį. Įdiekite atitinkamus dekoderių modulius prie ekranų vietų ir prijunkite juos prie HDMI ekranų. Naudokite atskirą valdiklio modulį šaltinio ir ekrano maršruto valdymui bei daugialypės transliacijos ar matricinių paskirstymų konfigūravimui. Jei reikia KVM palaikymo, prijunkite USB Type‑B nuo koderio prie šaltinio, kad nuotoliniai dekoderio pusės pultai galėtų valdyti prijungtą PC. Pasirinktinai įjunkite PoE valdomame komutatoriuje, kad koderis būtų maitinamas be išorinio maitinimo bloko.

Rekomendacijos

Siekiant patikimo veikimo, naudokite 3 lygmens 1G valdomą komutatorių su IGMP snooping ir 8K Jumbo kadrų palaikymu, išlaikykite Cat6 kabelių ilgį iki 100 m vienam ryšiui ir įsitikinkite, kad naudojami suderinami dekoderio ir valdiklio moduliai. Prieš pasikliaudami PoE maitinimu, patikrinkite komutatoriaus PoE galimybes.
