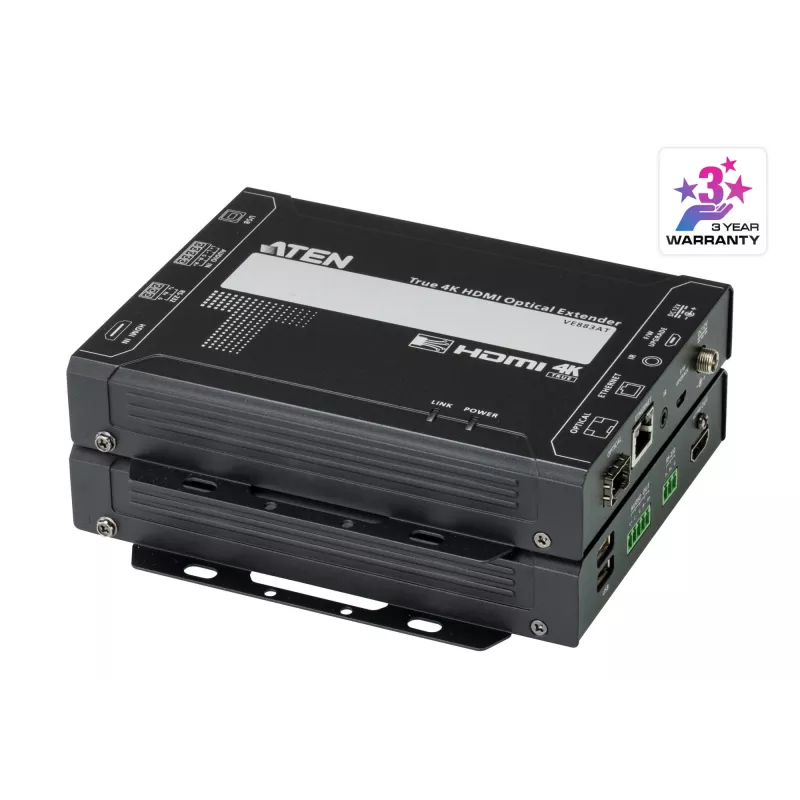

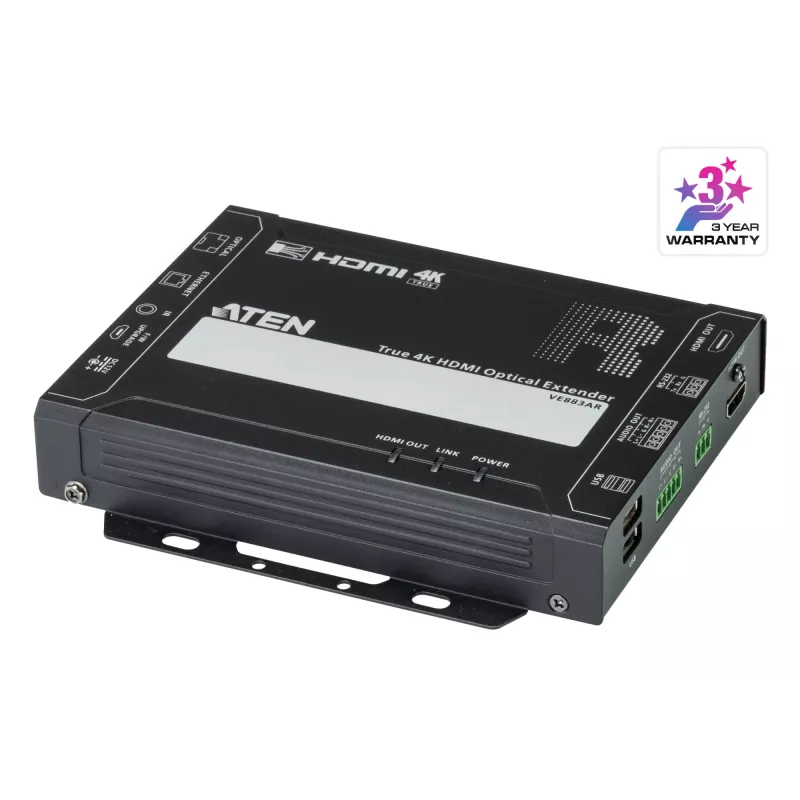

AV siųstuvas ir imtuvas ATEN VE883AK2 True 4K HDMI optimis prailgintuvas 4K@300m 10km

ATEN VE883AK2 True 4K HDMI optimis prailgintuvas yra siųstuvo ir imtuvo rinkinys, skirtas HDMI vaizdo, garso, USB 2.0, IR, RS-232 ir Gigabit Ethernet signalams perduoti vienu dvipusiu šviesolaidiniu kabeliu. Jis palaiko raišką iki 4096 x 2160 / 3840 x 2160 esant 60 Hz (4:4:4) ir siūlo du atstumo variantus: daugiamodis iki 300 m (VE883AK1) arba vienmodis iki 10 km (VE883AK2). Kompaktiškuose įrenginiuose yra HDMI I/O, analoginis garso I/O, dvigubi USB Type-A prievadai, IR, RS-232 ir Gigabit Ethernet jungtys, o optiniam ryšiui naudojami kištukiniai SFP+ moduliai. Šviesolaidinis perdavimas užtikrina elektrinę izoliaciją ir atsparumą RFI/EMI, todėl prailgintuvas tinka profesionaliems AV įrengimams, pvz., valdymo patalpose, gamyklose ir ligoninėse.

Privalumai

VE883A perduoda neprarandantį True 4K vaizdą dideliais atstumais, o ATEN FarSmooth technologija apsaugo nuo vėlavimo ir užšalimo, suderindama išvesties dažnį su įvesties dažniu, užtikrindama stabilų ir sklandų vaizdą. Šviesolaidinis ryšys sumažina kabelių tūrį ir pašalina įžeminimo kilpų bei elektromagnetinių trukdžių problemas. Dvigubi USB prievadai išplečia periferinių įrenginių prijungimo galimybes, o suderinamumas su ATEN VM7584/VM8584 optimėmis plokštėmis leidžia integruoti su moduliniais matriciniais jungikliais.

Tinka

• Ilgo nuotolio 4K HDMI prailginimui valdymo patalpose ir komandų centruose
• AV paskirstymui ligoninėse ir medicinos įstaigose, kuriose reikalinga elektrinė izoliacija
• Pramoninėje aplinkoje ir gamyklose, kuriose yra dideli RFI/EMI trikdžiai ir reikalinga šviesolaidinė izoliacija
• Integracijai su ATEN moduliniais matriciniais jungikliais naudojant optines I/O plokštes

Pagrindinės specifikacijos

• Modelis: VE883A (VE883AT siųstuvas + VE883AR imtuvas); MPN: VE883AK2
• Palaikoma raiška: iki 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
• Perdavimo terpė: vienas dvipusis šviesolaidinis kabelis (LC jungtys per SFP+ modulius)
• Maksimalus atstumas: daugiamodis 300 m (VE883AK1) arba vienmodis 10 km (VE883AK2)

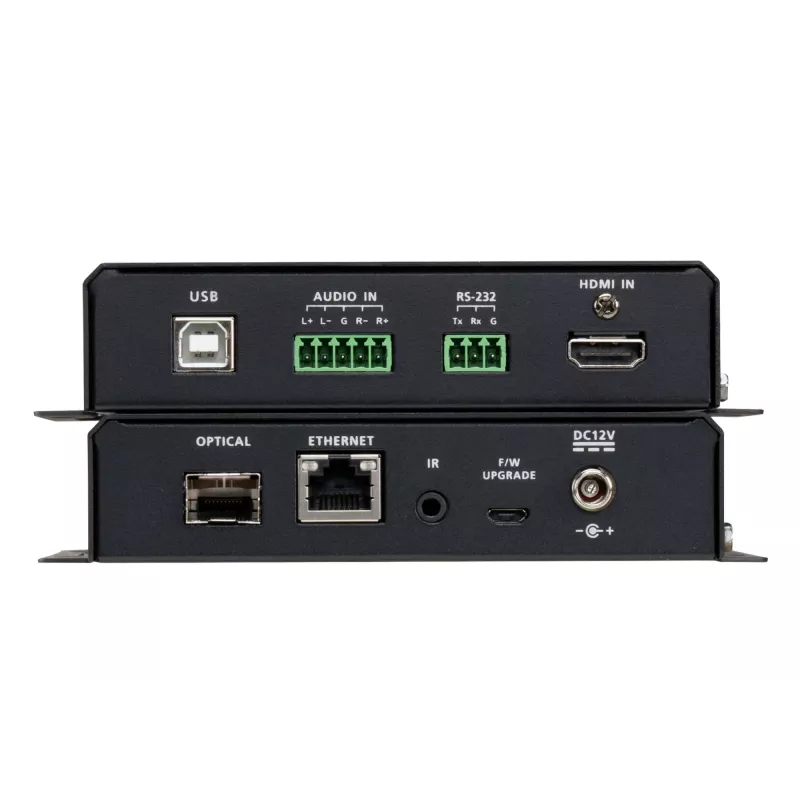

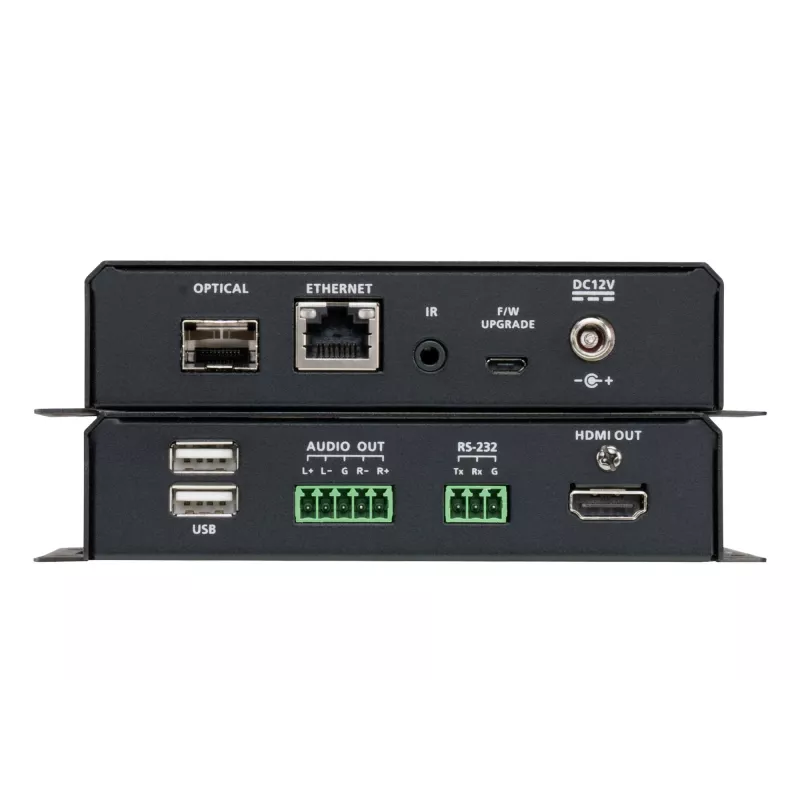

• Sąsajos: HDMI įvestis/išvestis, analoginė garso įvestis/išvestis, USB 2.0 (dvigubas Type-A), IR, RS-232, Gigabit Ethernet
• Matmenys (kiekvienas įrenginys): 146,9 x 169,4 x 30 mm
• Spalva: juoda

Kaip naudoti

Įstatykite siųstuvą (VE883AT) šalia HDMI šaltinio, o imtuvą (VE883AR) šalia ekrano. Įdėkite pateiktus SFP+ modulius ir sujunkite įrenginius suderinamu dvipusiu šviesolaidiniu kabeliu su LC jungtimis. Prijunkite HDMI, garso, USB, IR, RS-232 ir Ethernet kabelius prie atitinkamų prievadų kiekviename įrenginyje. Įjunkite abu įrenginius ir patikrinkite vaizdo bei periferinių įrenginių ryšį; FarSmooth technologija sinchronizuos išvesties dažnį su įvesties dažniu, kad būtų palaikomas stabilus 4K vaizdas. Matricinei integracijai įdiekite VE883A įrenginius su ATEN VM7584/VM8584 optimėmis I/O plokštėmis, kaip reikalaujama.

Rekomendacijos

Naudokite daugiamodį šviesolaidį iki 300 m atstumams ir vienmodį šviesolaidį iki 10 km atstumams. Įsitikinkite, kad SFP+ moduliai ir šviesolaidžio tipas (vienmodis ar daugiamodis) atitinka pasirinktą atstumą. Siekiant patikimo aukštos spartos 4K@60Hz (4:4:4) veikimo, naudokite aukštos kokybės LC užbaigtą dvipusį šviesolaidį, palaikykite švarius jungiklius ir venkite fizinio įtempimo bei aštrių lenkimų.
