AV siųstuvas ir imtuvas ACT 4K HDMI 2.0 prailgintuvų rinkinys per CAT6 UTP su IR palaikymu 60 metrų

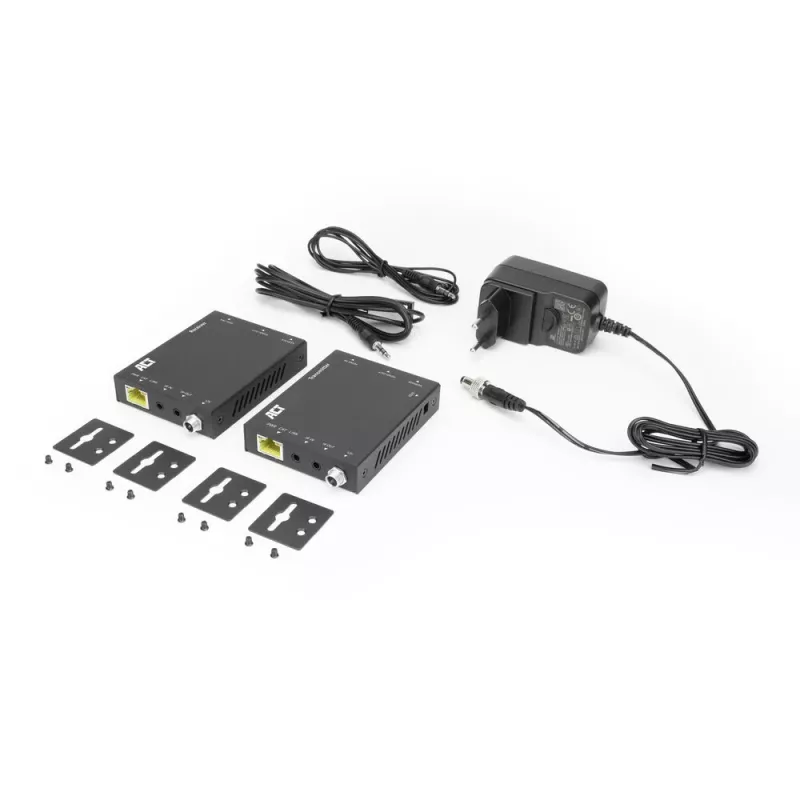

AC7811 HDMI 2.0 prailgintuvų rinkinys perduoda HDMI signalą per CAT6 UTP iki 60 metrų, esant raiškai iki 4K@60Hz. Rinkinį sudaro siųstuvas ir imtuvas, palaiko dvipusį maitinimą per kabelį (PoC), todėl vienas įrenginys gali maitinti kitą per UTP kabelį, o siųstuve yra HDMI kilpos išvestis vietiniam ekranui. Rinkinyje taip pat yra IR siųstuvo ir imtuvo moduliai nuotoliniam valdymui, palaiko EDID kopijavimą ir spalvų atranką 4:4:4, o maitinimo jungtys yra su užrakinamais varžtais ir nuimamu tvirtinimo laikikliu.

Privalumai

Prailgintuvas užtikrina 4K@60Hz signalo perdavimą per CAT6 UTP iki 60 m (ilgesni atstumai esant mažesnei raiškai), leidžia vietinį stebėjimą per siųstuvo HDMI kilpos išvestį ir supaprastina maitinimo laidų sujungimą naudojant dvipusį PoC. Saugios užrakinamos maitinimo jungtys sumažina atsitiktinio atsijungimo riziką, o EDID kopijavimas užtikrina teisingą raiškos derėjimą tarp šaltinio ir ekrano. Pridėti IR moduliai leidžia nuotoliniu būdu valdyti šaltinio įrenginį iš imtuvo vietos.

Tinka

• HDMI vaizdo perdavimui iš medijos leistuvų, priedėlių ar kompiuterių į nuotolinį ekraną iki 60 m
• Namų kino įrengimams, reikalaujantiems 4K@60Hz per struktūrinį kabelį
• Profesionalioms AV sistemoms ir posėdžių salėms, kuriose reikalingas vietinis stebėjimas ir nuotolinis ekrano valdymas
• Kelių prailgintuvų kaskadiniam jungimui naudojant siųstuvo HDMI kilpos išvestį

Pagrindinės specifikacijos

• Modelis: AC7811
• Standartas: HDMI 2.0

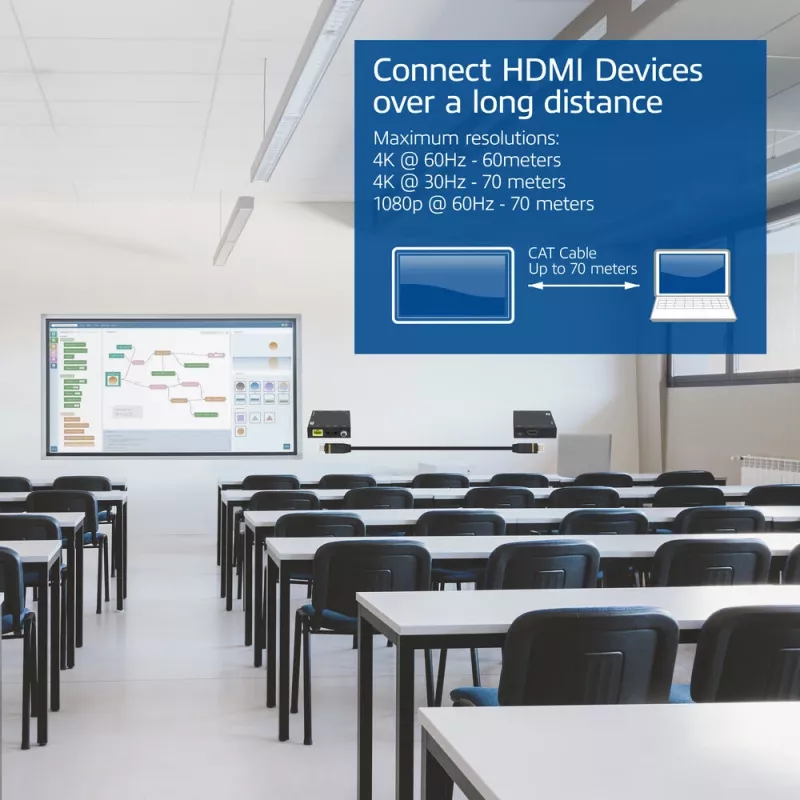

• Maksimali raiška: 4K@60Hz (4096 x 2160) 60 m atstumu per CAT6 UTP
• Ilgesni atstumai: iki 70 m esant 4K@30Hz arba 1080p@60Hz
• Kabelio tipas: CAT6 UTP

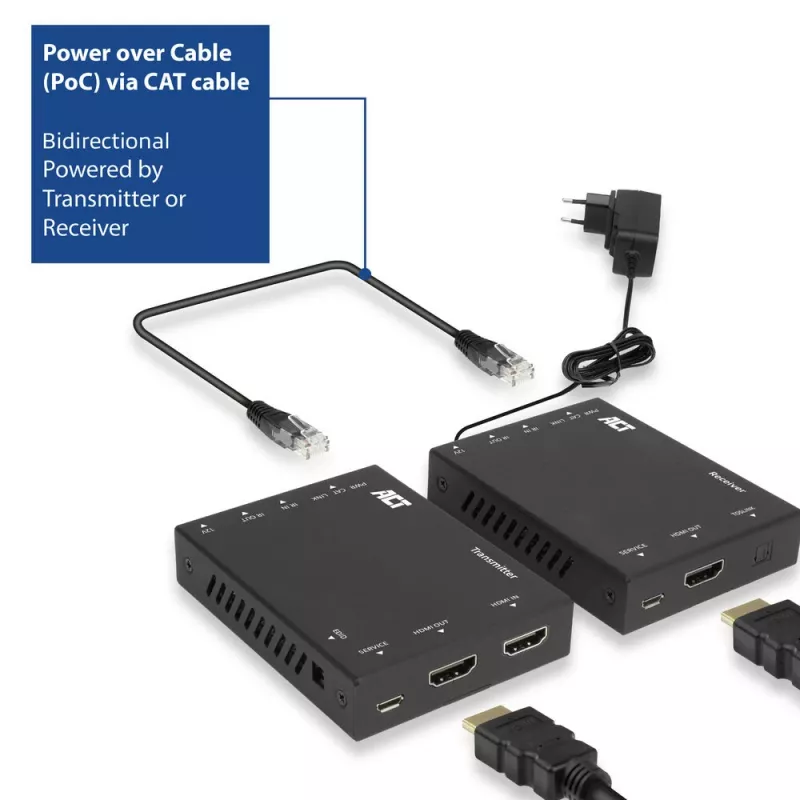

• Maitinimas: reikalinga 12 V įvestis viename įrenginyje; palaiko dvipusį PoC per CAT

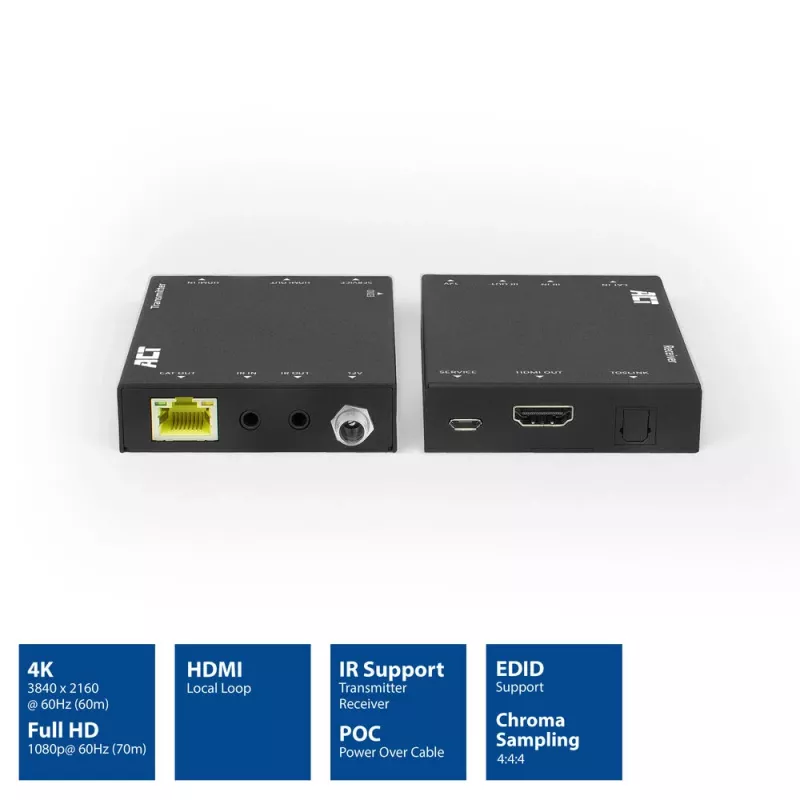

• Funkcijos: EDID kopijavimas, spalvų atranka 4:4:4, HDMI vietinė kilpos išvestis, IR siųstuvas ir imtuvas pridedami

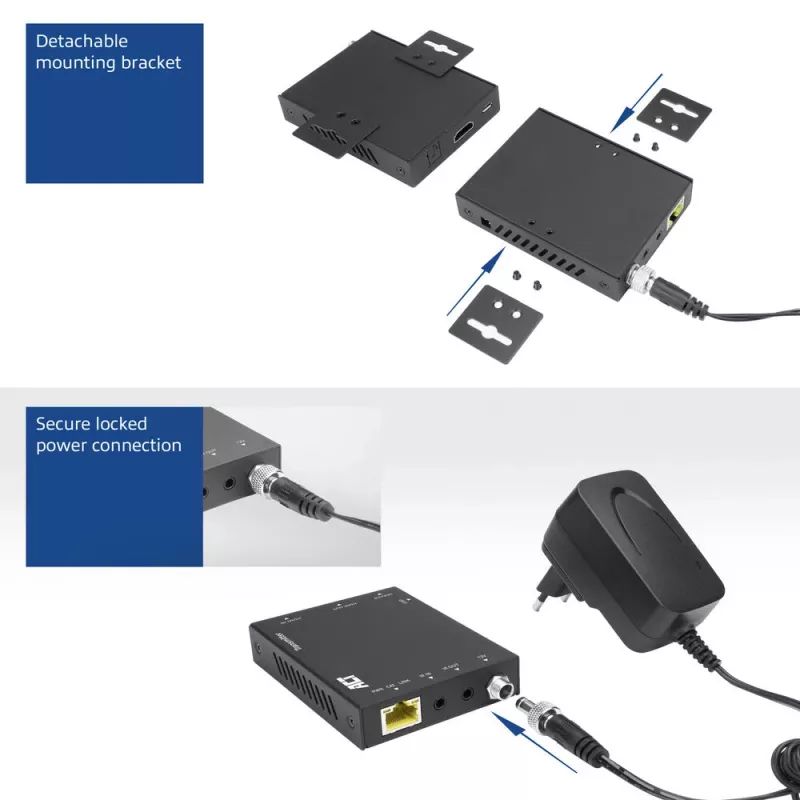

• Fizinės savybės: juoda spalva, nuimamas tvirtinimo laikiklis, užrakinama maitinimo jungtis
• Prekės ženklas / MPN / EAN: ACT / AC7811 / 8716065536393

Kaip naudoti

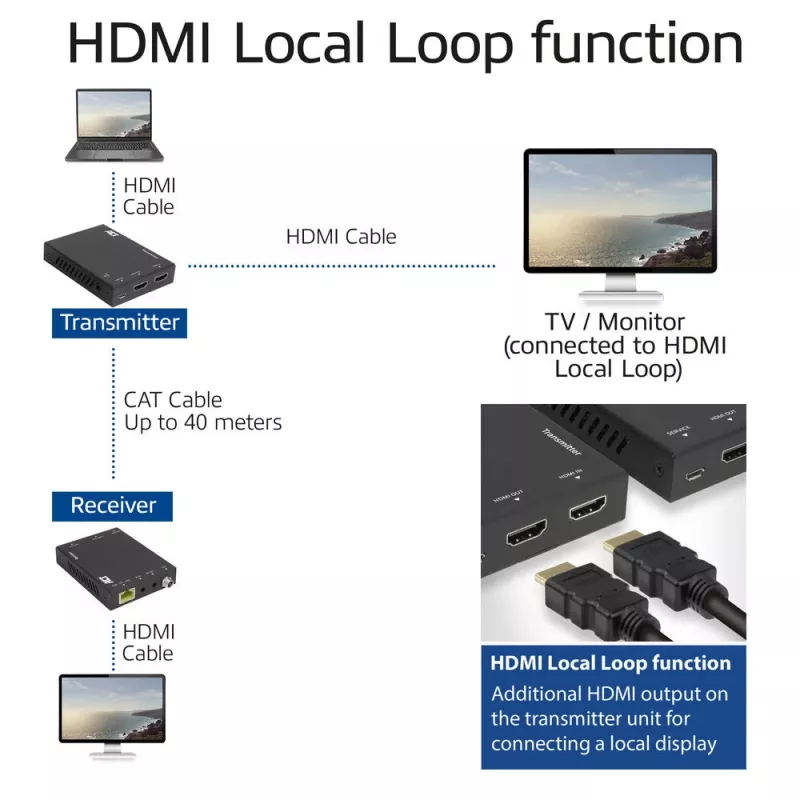

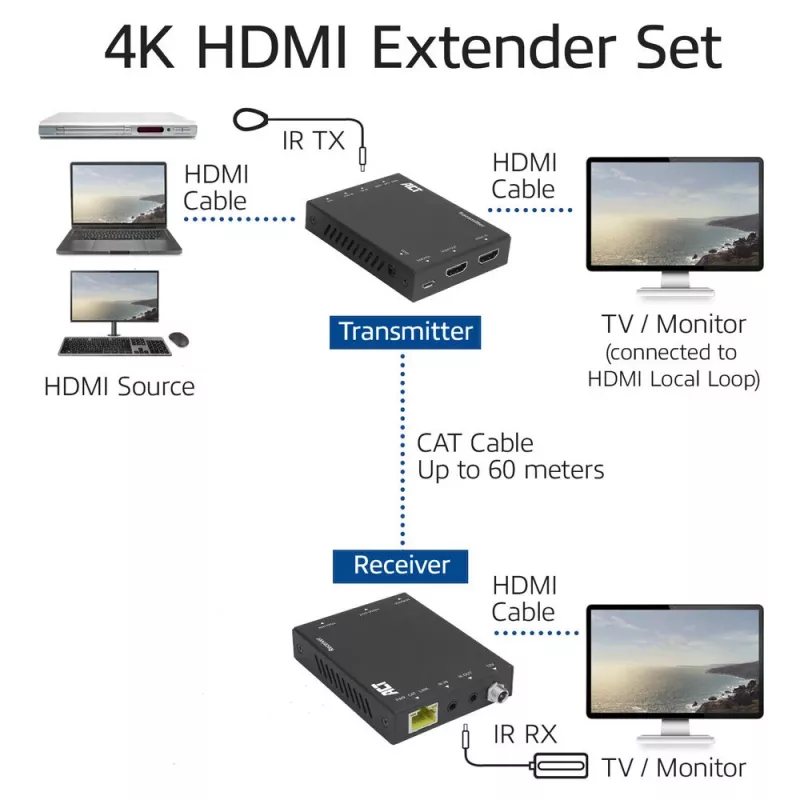

Prijunkite HDMI šaltinį prie siųstuvo HDMI IN ir, jei reikia, prijunkite vietinį ekraną prie siųstuvo HDMI OUT. Nutieskite CAT6 UTP kabelį tarp siųstuvo ir imtuvo, o imtuvo HDMI OUT prijunkite prie nuotolinio ekrano. Tiekite 12 V maitinimą siųstuvui arba imtuvui; kitas įrenginys gaus maitinimą per PoC. Įstatykite pridedamą IR siųstuvą prie šaltinio, o IR imtuvą prie nuotolinio ekrano, kad būtų galima nuotolinis valdymas. Jei reikia, naudokite EDID kopijavimo funkciją, kad užtikrintumėte teisingą raiškos derėjimą.

Rekomendacijos

Geriausiems rezultatams naudokite kokybišką CAT6 UTP kabelį geros būklės, venkite kabelio tiesimo šalia stiprių elektromagnetinių trukdžių šaltinių ir įsitikinkite, kad maitinimo jungtis yra tvirtai priveržta užrakinimo varžtu, kad būtų išvengta atsitiktinio atsijungimo. Naudodami aukštesnę raišką didesniais atstumais, patikrinkite ekrano ir šaltinio suderinamumą ir, jei atsiranda vaizdo problemų, naudokite EDID kopijavimo funkciją.
