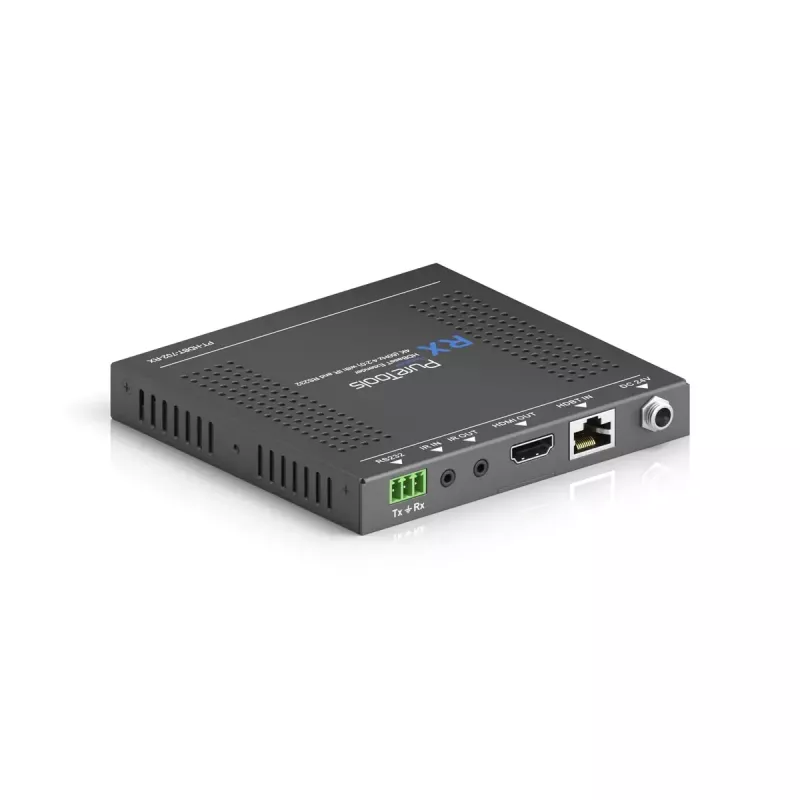

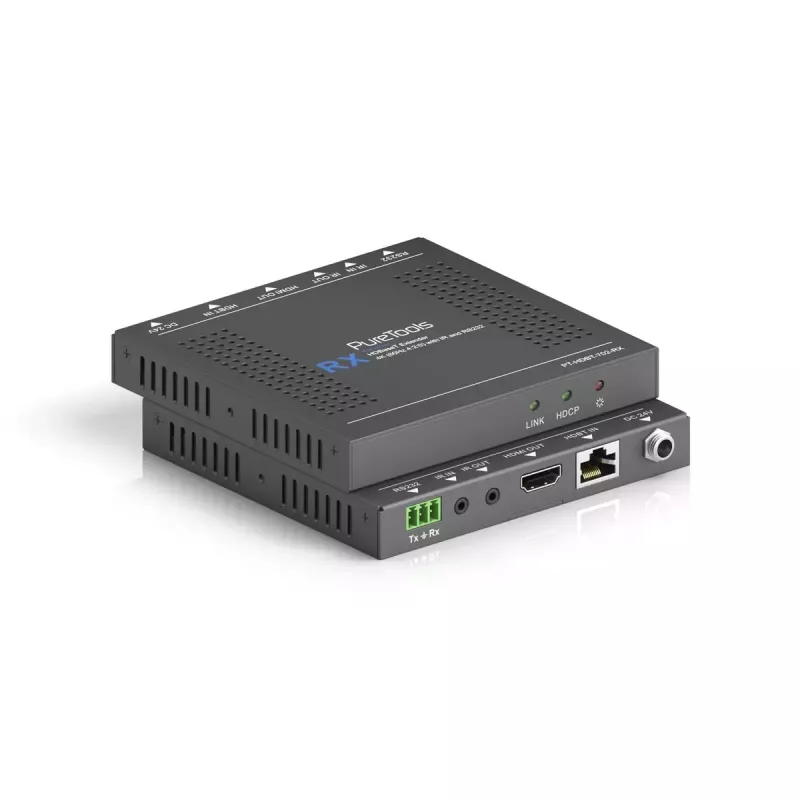

AV imtuvas PureTools PT-HDBT-702-RX

„PureTools PT-HDBT-702-RX“ – tai kompaktiškas HDBaseT imtuvas, skirtas AV įrenginiams, kuriems reikalingas patikimas vaizdo, garso ir valdymo signalų paskirstymas. Jis palaiko 4K/UHD iki 40 m ir Full HD iki 70 m per vieną Cat kabelį, perneša įterptą daugiakanalį garsą ir perduoda valdymo signalus, įskaitant IR, RS232 ir CEC. Įrenginys taip pat palaiko dvipusį maitinimą per HDBaseT (PoH), todėl gali būti maitinamas iš kitų PoH palaikančių įrenginių arba tiekti jiems maitinimą.

Privalumai

Imtuvas suderinamas su 4K HDMI šaltiniais ir ekranais, palaikančiais iki 4K@60Hz 4:2:0, ir užtikrina išmanų signalų valdymą su EDID tvarkymu ir CEC perdavimu, supaprastinančiu sistemos valdymą. Dvipusis PoH pašalina vietinio maitinimo poreikį daugelyje konfigūracijų. Itin kompaktiškas ir lengvas korpusas leidžia montuoti ankštose erdvėse, išlaikant laidinį HDMI 1.4a ryšį ir patikimą AV perdavimą.

Tinkama naudoti

• Konferencijų salėse ir susitikimų erdvėse, kuriose reikalingas didelio nuotolio HDMI paskirstymas
• Skaitmeninės informacinės reklamos įrenginiuose su centralizuotais šaltiniais ir nuotoliniais ekranais
• Namų kino arba AV stovuose, kur ribota erdvė ir reikalingas nuotolinis maitinimas

Pagrindinės specifikacijos

• Maksimali vaizdo raiška: 3840 x 2160 (4K/UHD) palaikoma iki 40 m
• Full HD (1080p) perdavimas iki 70 m
• HDMI versija: 1.4a; 4K@60Hz 4:2:0 (10.2 Gbps)
• Maitinimas: 24 V įėjimas, 1.25 A; energijos suvartojimas 14 W; palaiko dvipusį PoH
• Matmenys (P×G×A): 115 × 109 × 16.2 mm; svoris: 0.196 kg
• Jungtys ir valdymas: HDMI, HDBaseT, IR perdavimas, RS232 perdavimas, CEC perdavimas
• Spalva: juoda

Kaip naudoti

Prijunkite HDMI šaltinį prie siųstuvo įrenginio ir nutieskite vieną Cat kabelį nuo siųstuvo iki PT-HDBT-702-RX imtuvo. Prijunkite imtuvą prie ekrano per HDMI. Jei yra, įjunkite PoH siųstuve arba kitame PoH palaikančiame įrenginyje, kad maitintumėte imtuvą; kitu atveju naudokite suderinamą 24 V maitinimo šaltinį. Naudokite įrenginio EDID valdymą ir CEC perdavimą, kad suderintumėte šaltinio ir ekrano nustatymus. IR arba RS232 gali būti nukreipiami per HDBaseT ryšį nuotoliniam valdymui.

Rekomendacijos

Naudokite kokybišką ekranuotą Cat5e arba Cat6 kabelį patikimam HDBaseT perdavimui ir laikykitės 4K atstumo ribos iki 40 m (trumpesni atstumai didina signalo patikimumą). 4K@60 šaltiniams rinkitės įrangą ir kabelius, atitinkančius nurodytą HDMI profilį, ir užtikrinkite, kad prijungti įrenginiai palaikytų 4:2:0 spalvų subsamplingą, jei reikia.
