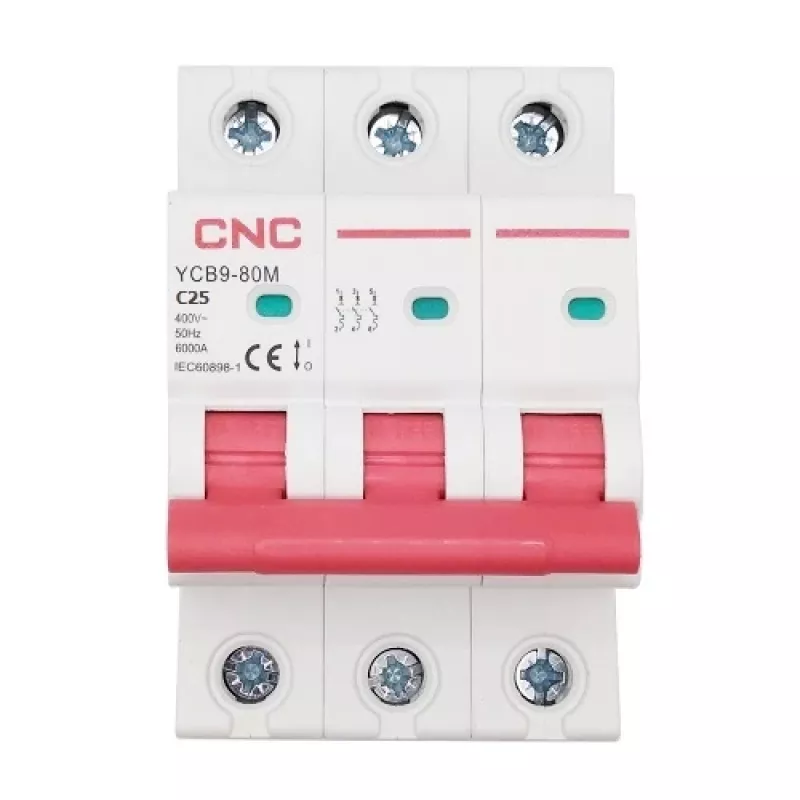

Automatinis jungiklis HiSmart NV821549 3P 25A C klasė 6kA

„HiSmart NV821549“ yra tripolis miniatiūrinis automatinis jungiklis, kurio vardinė srovė – 25 A, išjungimo charakteristika C, o vardinė išjungimo geba – 6 kA. Jis skirtas apsaugoti trifazes grandines nuo perkrovų ir trumpųjų jungimų gyvenamosiose ir lengvose komercinėse instaliacijose. Įrenginys turi kompaktišką korpusą, skirtą montuoti ant DIN bėgelio (35 mm), ir aiškią kontaktų padėties indikaciją greitam vizualiniam patikrinimui.

Privalumai

Automatinis jungiklis užtikrina apsaugą nuo perkrovų ir trumpųjų jungimų su C tipo išjungimo kreive, tinkama universalios paskirties grandinėms. Jis turi antipireną, aukštai temperatūrai ir smūgiams atsparų korpusą bei nesuklystamų kontaktų gnybtų bloką. Kontaktų padėtis nurodoma spalva (raudona = uždaryta, žalia = atidaryta). Gaminys atitinka IEC/EN 60898-1 standartus, turi tiek viršutinius, tiek apatinius prijungimus, suderinamus su kabeliu arba kaištine šyna.

Tinka

• Trifazių skirstomųjų grandinių apsaugai namuose
• Lengvoms komercinėms elektros skydinėms ir mažoms dirbtuvėms
• Instaliacijoms, kuriose reikalinga selektyvi apsauga ir aiški kontaktų indikacija

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė srovė (In): 25 A
• Išjungimo klasė: C
• Vardinė darbinė įtampa (Ue): AC 400 V
• Izoliacijos įtampa (Ui): 500 V
• Vardinis dažnis: 50/60 Hz
• Vardinė išjungimo geba (Icu): 6000 A
• Vardinė atsparumo impulsinei įtampai (Uimp): 6000 V
• Mechaninis atsparumas: 20 000 operacijų
• Elektrinis atsparumas: 8 000 operacijų
• Apsaugos laipsnis: IP20
• Gnybtų prijungimas: kabelis / kaištinė šyna
• Laidininko / šynos skerspjūvis: iki 25 mm² / 18-3 AWG
• Prijungimas: viršus ir apačia
• Montavimas: DIN bėgelis EN 60715 (35 mm) su greito užfiksavimo spaustuku
• Darbinė temperatūra: nuo -5°C iki +40°C (vidutinė paros <35°C)
• Laikymo temperatūra: nuo -25°C iki +70°C
• Matmenys: 85,5 x 78,8 x 54 mm
• Standartai: IEC 60898-1 / EN 60898-1
• Garantija: 24 mėnesiai

Kaip naudoti

Sumontuokite „HiSmart NV821549“ ant 35 mm DIN bėgelio naudodami greito užfiksavimo įtaisą, užtikrindami, kad tiek viršutiniai, tiek apatiniai gnybtai būtų prieinami kabelių arba kaištinės šynos prijungimui. Prijunkite laidus neviršydami nurodyto skerspjūvio ploto ir priveržkite gnybtus gamintojo rekomenduojamu sukimo momentu. Naudokite jungiklį kaip apsaugos įtaisą trifazėms grandinėms; patikrinkite teisingą laidų sujungimą ir atlikite funkcinį bandymą, įjungdami ir išjungdami jungiklį bei tikrindami kontaktų padėties indikatorių (raudona = uždaryta, žalia = atidaryta).

Rekomendacijos

Neviršykite 25 A vardinės srovės ir užtikrinkite, kad montavimo aplinkos temperatūra neviršytų nurodytų ribų. Saugiam veikimui naudokite jungiklį pagal IEC/EN 60898-1 standartus, o prijungimus turi atlikti kvalifikuotas elektrikas. Reguliariai tikrinkite įrenginį dėl pažeidimų ir techninės priežiūros metu patikrinkite kontaktų indikaciją.
