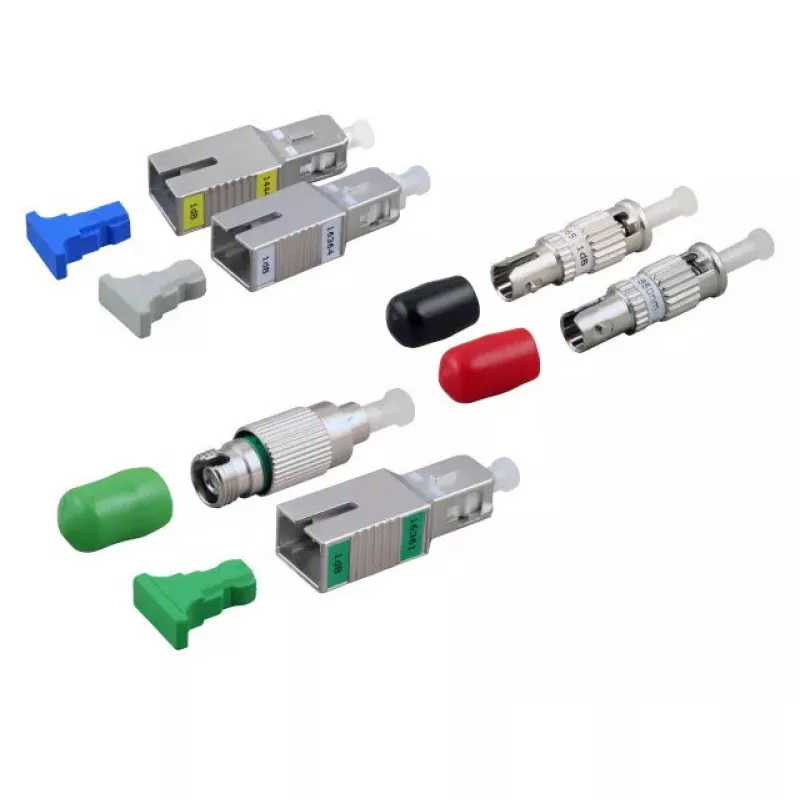

Attenuator EFB Elektronik 533680.1, 45 dB, SC jungtis, -20–75 °C, 6.3×28.6×10.5 mm

EFB Elektronik 533680.1 slopintuvas yra kompaktiškas optinis slopintuvas, skirtas sumažinti signalo galią šviesolaidinėse jungtyse. Gamintojas EFB Elektronik, šis linijinis slopintuvas užtikrina 45 dB slopinimą su SC jungtimi ir tinkamas naudoti plačiame temperatūros diapazone nuo -20 °C iki 75 °C. Jo maži matmenys (6,3 mm plotis, 28,6 mm gylis, 10,5 mm aukštis) leidžia jį montuoti ankštose erdvėse ir standartinėse šviesolaidinėse konstrukcijose.

Privalumai

EFB Elektronik 533680.1 siūlo aukštą, tikslų 45 dB slopinimo lygį kompaktiškoje formoje ir naudoja pramonėje standartinę SC jungtį. Jis patikimai veikia plačiame temperatūros diapazone (-20 °C iki 75 °C) ir yra pagamintas gamintojo, turinčio patirties šviesolaidinių konstrukcijų srityje, užtikrinant pastovią gamybos kokybę.

Tinka

• Optinio signalo galios mažinimui vienmodėse jungtyse
• Integravimui į paskirstymo skydus ir šviesolaidžių paskirstymo rėmus, naudojančius SC sąsajas
• Laboratoriniams matavimams ir bandymams, kai reikalingas fiksuotas didelis slopinimas
• Aplinkai su vidutiniais temperatūros svyravimais nurodytame diapazone

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik
• Modelis / MPN: 533680.1
• Slopinimas: 45 dB
• Jungtis (-ys): SC
• Temperatūros diapazonas: -20 °C iki 75 °C
• Matmenys (P×G×A): 6,3 mm × 28,6 mm × 10,5 mm
• EAN: 4049759165567

Kaip naudoti

Sumontuokite slopintuvą linijiniu būdu tarp dviejų SC galais užbaigtų šviesolaidžių jungčių arba adapterio skydelyje, priimančiame SC jungtis. Prieš sujungdami įsitikinkite, kad jungtys yra švarios, kad išvengtumėte užteršimo ir su slopinimu nesusijusių įterpimo nuostolių. Patikrinkite, ar jūsų taikymui reikalingas 45 dB slopinimas, ir po montavimo patikrinkite jungties veikimą tinkama bandymo įranga.

Rekomendacijos

Elkitės su slopintuvu atsargiai, kad nepažeistumėte jungties antgalio strypelio. Laikykite apsauginius dangtelius ant nenaudojamų jungčių, kai įrenginys nėra sumontuotas. Patikimam veikimui naudokite nurodytame temperatūros diapazone ir patikrinkite bendrą nuostolį optiniu galios matuokliu arba OTDR, jei tinka.
