ATEN HDMI garso/vaizdo prailgintuvas + IR + RS232 per vieną optinį pluoštą (600 m)

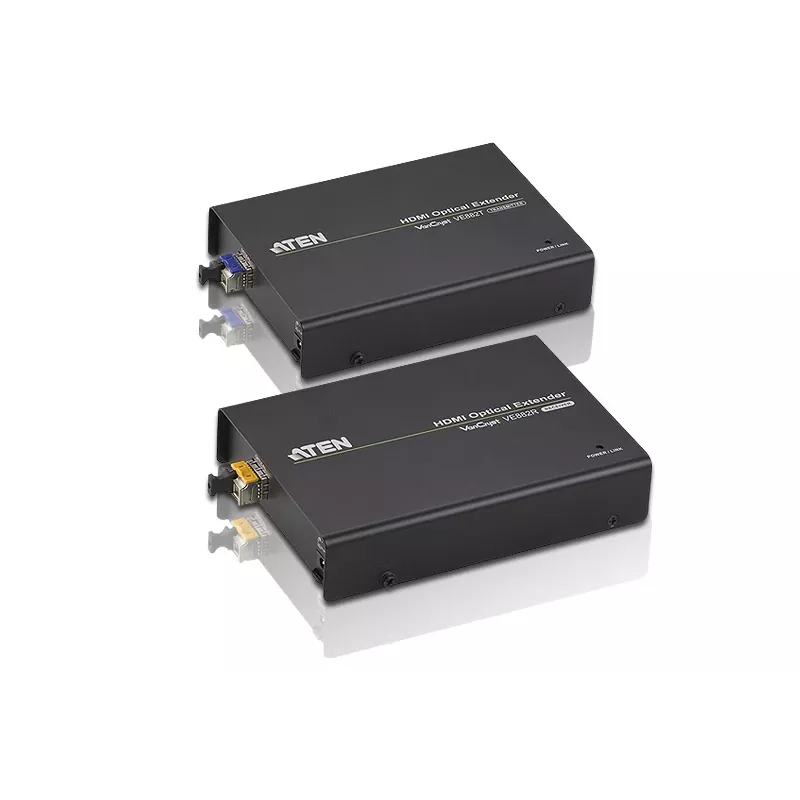

ATEN VE882 yra AV siųstuvas ir imtuvas, prailginantis HDMI signalus dideliais atstumais naudojant vieną optinio pluošto jungtį. Jis priima HDMI garso-vaizdo srautą iš vietinio šaltinio, serializuoja duomenis ir perduoda juos 3,125 Gbps optiniu ryšiu, kad būtų perduodama aukštos raiškos vaizdo ir garso informacija iki 1080p@60Hz su 24 bitų spalva. Įrenginys taip pat palaiko dvikryptį IR nuotolinio valdymo prailginimą ir RS-232 ryšį prijungtiems nuosekliems įrenginiams.

Privalumai

VE882 pašalina standartinių HDMI kabelių atstumo apribojimus naudodamas optinį pluoštą, leidžiantį perduoti signalą iki 600 metrų, išlaikant 1080p vaizdo kokybę. Jis sujungia vaizdo, garso, IR ir RS-232 valdymą per vieną optinį ryšį, sumažina signalo nuostolius ir elektromagnetinius trikdžius, būdingus variniams kabeliams, ir veikia nuo 5,3 V maitinimo šaltinio kompaktiškame korpuse (103 x 141,7 x 31,2 mm), sveriančiame 420 g.

Tinka

• Skaitmeniniams ženklams ir vaizdo sienoms mažmeninės prekybos ar viešosiose erdvėse
• Konferencijų salėms, paskaitų salėms ir įmonių AV įrenginiams
• Nuotoliniam stebėjimui ir valdymui, kai reikalingas RS-232 arba IR perdavimas
• Didelio atstumo HDMI prailginimui tarp įrangos stovų ir ekranų galinių taškų

Pagrindinės specifikacijos

• Modelis: ATEN VE882 (MPN: VE882-AT-G, EAN: 4710423778177)
• Vaizdo palaikymas: iki 1080p @ 60 Hz, 24 bitų spalva
• Perdavimo terpė: vienas optinis pluoštas, 3,125 Gbps
• Maksimalus atstumas: iki 600 metrų
• Valdymo sąsajos: dvikryptis IR prailginimas, RS-232 iki 115 kbps
• Maitinimas: 5,3 V įėjimas
• Matmenys: 103 x 141,7 x 31,2 mm; Svoris: 420 g

Kaip naudoti

Prijunkite VE882 siųstuvą prie HDMI šaltinio, o imtuvą prie ekrano. Sujunkite siųstuvą ir imtuvą suderinamu vienmodžiu arba daugiamodžiu optinio pluošto kabeliu pagal vietos reikalavimus, užtikrindami, kad pluoštas palaiko nurodytą 3,125 Gbps duomenų perdavimo spartą ir maksimalų atstumą. Jei reikalingas nuotolinis valdymas ar nuoseklus ryšys, prijunkite pasirinktinius RS-232 įrenginius arba IR emiterius/imtuvus prie kiekvieno galo. Maitinkite abu įrenginius iš nurodyto 5,3 V maitinimo šaltinio ir patikrinkite signalo vientisumą bei ekrano skiriamąją gebą galiniame taške.

Rekomendacijos

Siekiant patikimo veikimo, naudokite optinį pluoštą ir jungtis, skirtus reikiamam atstumui ir pralaidumui, venkite staigių pluošto lenkimų ir mechaninių įtempimų, o montavimo metu patikrinkite RS-232 laidų sujungimą ir IR išdėstymą. Išbandykite sąranką visa raiška (1080p@60Hz), kad įsitikintumėte, jog kabelio ilgis ir jungčių kokybė atitinka lūkesčius.
