ATEN 4 prievadų USB HDMI kelių rodinių KVMP komutatorius

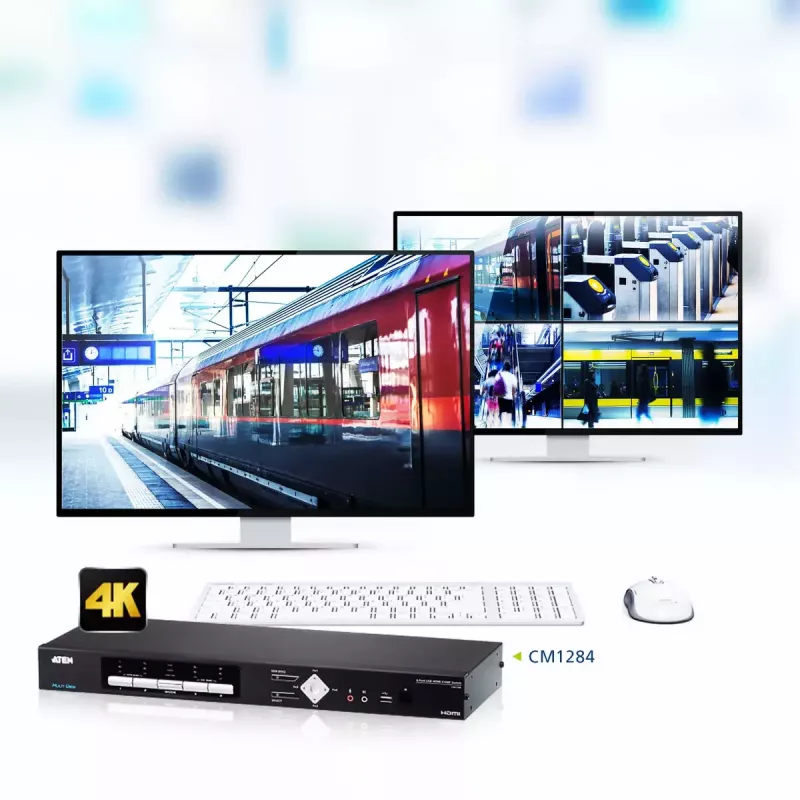

ATEN CM1284 4 prievadų USB HDMI kelių rodinių KVMP™ komutatorius leidžia valdyti keturis kompiuterius viena klaviatūra, pele ir dviejų monitorių pultu, tuo pačiu palaikant iki 4K (4096 x 2160 @ 30 Hz) raiškos HDMI vaizdą. Jis siūlo kelių rodinių rodymo režimus ir nepriklausomą kiekvienos prijungtos sistemos klaviatūros bei pelės valdymą ir yra skirtas montavimui į stelažą aplinkose, kuriose reikalingas stebėjimas realiuoju laiku.

Privalumai

Komutatorius turi dvigubus pulto išvestis: viena išvestis palaiko keturių rodinių, vaizdo vaizde (PiP), vaizdo šalia vaizdo (PbP) ir vaizdo ant vaizdo (PoP) režimus, o kita palaiko viso ekrano režimą, leidžiantį vienu metu peržiūrėti kelis šaltinius ir turėti atskirą viso ekrano rodinį. Beribis perjungimas leidžia operatoriams perkelti pelės žymeklį per langus, kad perjungtų valdymą tarp vaizdo šaltinių. Nuoseklusis valdymas (DCC) ir pakopinis jungimas praplečia valdymą iki papildomų CM1284 įrenginių, leisdamas iš vieno pulto pasirinkti, perjungti ir rodyti iki 16 vaizdo šaltinių. Įrenginys palaiko HDMI vaizdą iki 4096 x 2160 @ 30 Hz raiškos ir turi tvirtą metalinį korpusą, tinkamą integravimui į stelažą.

Tinka

• Stebėjimo realiuoju laiku centrams
• Aviacijos valdymo patalpoms
• Finansinių prekybos aikštelėms
• Medicininio vaizdinimo ir stebėjimo stotims

Pagrindinės specifikacijos

• Valdomų kompiuterių skaičius: 4
• Vaizdo sąsaja: HDMI
• Maksimali skiriamoji geba: 4096 x 2160 @ 30 Hz
• Klaviatūros ir pelės sąsaja: USB
• Dvigubos pulto išvestys: kelių rodinių ir viso ekrano
• Pakopinio jungimo palaikymas iki 2 lygių (iki 16 šaltinių su nuosekliuoju valdymu)
• Į stelažą montuojamas metalinis korpusas
• Maitinimas: kintamos srovės įvestis su plačiu įtampos diapazonu (100–240 V)
• Svoris: 2,46 kg

Kaip naudoti

Įdiekite CM1284 į stelažą, prijunkite iki keturių šaltinio kompiuterių prie HDMI ir USB prievadų, o klaviatūrą, pelę ir du ekranus prijunkite prie pulto išvesčių. Naudokite galimus rodinio režimo valdiklius, kad pasirinktumėte keturių rodinių, PiP, PbP, PoP arba viso ekrano režimą pulto išvestyse. Perkelkite pelės žymeklį per langus, kad perjungtumėte aktyvų valdymą tarp šaltinių naudodami beribį perjungimą. Norėdami išplėsti valdomų šaltinių skaičių, prijunkite papildomus CM1284 įrenginius naudodami nuoseklųjį valdymą ir pakopinę konfigūraciją, tada sukonfigūruokite kiekvieną įrenginį pagal pakopinio jungimo instrukcijas.

Rekomendacijos

Kad 4K raiškos rodymas būtų stabilus, naudokite aukštos kokybės HDMI laidus, pritaikytus 4K, ir įsitikinkite, kad šaltinio kompiuteriai palaiko pasirinktą raišką ir atnaujinimo dažnį. Diegdami kelis įrenginius pakopiniu būdu, pažymėkite jungtis ir patikrinkite DCC nustatymus, kad būtų palaikomas aiškus valdymo atvaizdavimas visose sistemose.
