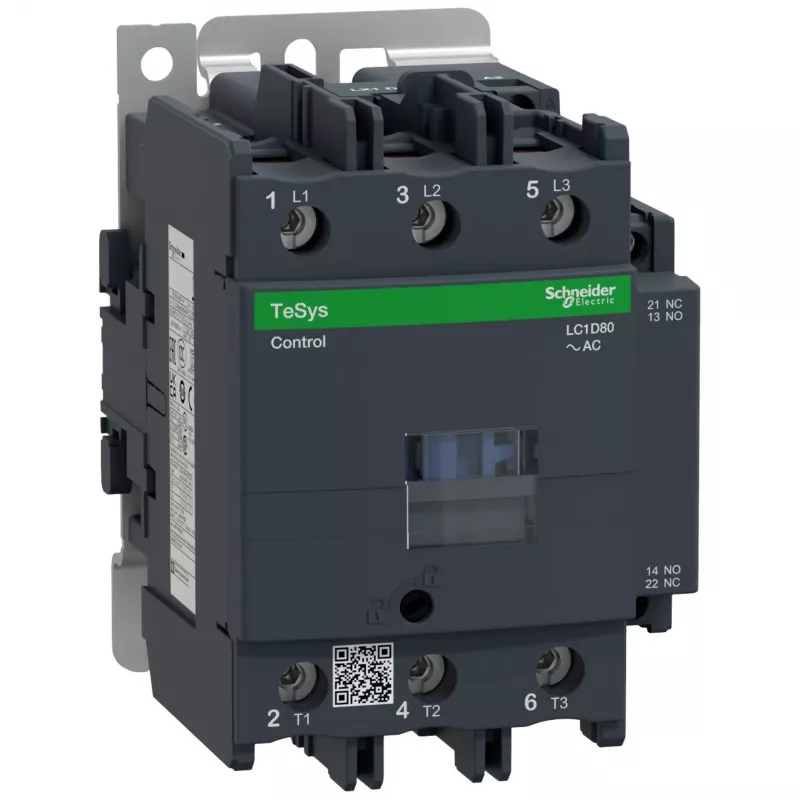

APC Schneider Electric LC1D80P7 TeSys D Kontaktorius, 3 polių, 80 A, 230 V AC ritė, 1 NO + 1 NC pagalbiniai kontaktai

APC Schneider Electric LC1D80P7 yra aukštos kokybės kontaktorius iš TeSys D serijos, skirtas patikimam variklių valdymui ir perjungimui. Su vardine darbo srove 80 A AC-3 kategorijoje ir ritės įtampa 230 V AC, šis 3 polių kontaktorius idealiai tinka pramoninei aplinkai. Jis turi vieną normaliai atvirą ir vieną normaliai uždarytą pagalbinį kontaktą, užtikrinantį lankstumą valdymo grandinėse.

Privalumai

Tvirta konstrukcija užtikrina ilgą elektrinį ir mechaninį patvarumą (1,2 mln. ciklų elektrinis, 8 mln. ciklų mechaninis). Kompaktiškas dizainas leidžia montuoti ant DIN bėgelio arba plokštės. Atitinka tarptautinius standartus IEC 60947-4-1, UL ir CSA.

Tinka

• Variklių paleidimui ir perjungimui AC-3 programose iki 37 kW esant 400 V
• Varžinių ir indukcinių apkrovų perjungimui AC-1 programose iki 120 A
• Pramoninei automatikai ir valdymo skydams

Pagrindinės specifikacijos

• Produkto tipas: Kontaktorius
• Serija: TeSys D
• Polių skaičius: 3
• Vardinė darbo srovė (AC-3): 80 A esant ≤60 °C, ≤440 V
• Vardinė darbo srovė (AC-1): 120 A esant ≤60 °C, ≤690 V
• Ritės įtampa: 230 V AC 50/60 Hz
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Variklio galia (AC-3, 400 V): 37 kW
• Montavimo būdas: DIN bėgelis / plokštė
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Elektrinis patvarumas (AC-3): 1,2 mln. ciklų
• Mechaninis patvarumas: 8 mln. ciklų
• Darbinė temperatūra: nuo -5 iki 60 °C
• Apsaugos klasė: IP20 (priekinė pusė)
• Standartai: IEC 60947-4-1, UL, CSA
• Maitinimo grandinės gnybtų tipas: varžtinis (10-50 mm²)
• Valdymo grandinės gnybtų tipas: varžtinis (1-4 mm²)

Rekomendacijos

Norint užtikrinti optimalų veikimą, laikykitės gamintojo montavimo ir laidų prijungimo instrukcijų. Naudokite tinkamo dydžio kabelius ir priveržimo momentus varžtiniams gnybtams.
