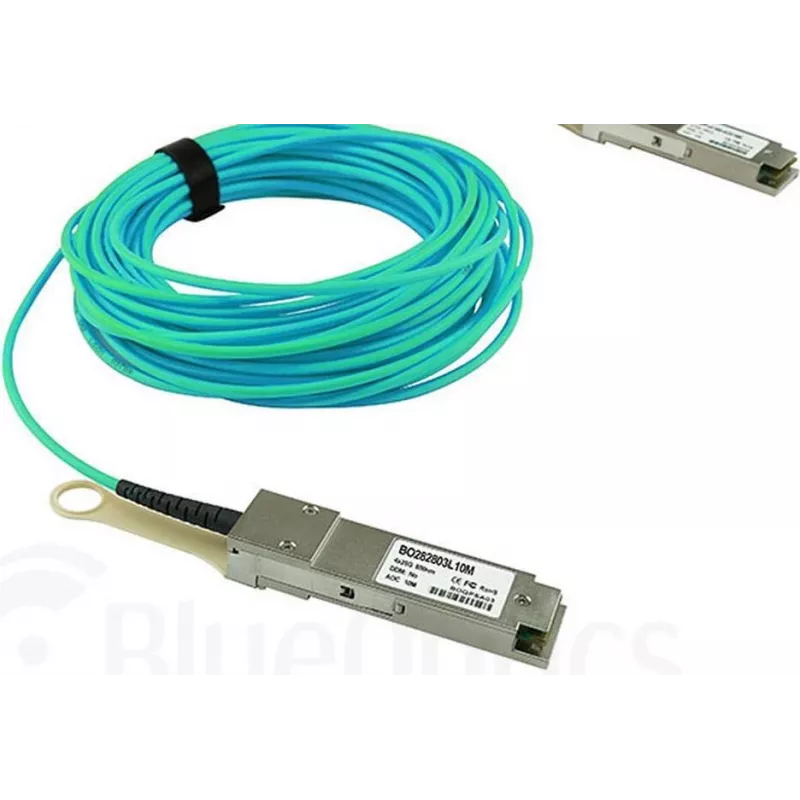

AOC laidas CBO QSFP-100G-AOC-10M 10 m — aktyvus optinis QSFP+ 100G tiesioginio prijungimo laidas

AOC laidas CBO QSFP-100G-AOC-10M yra 10 metrų aktyvus optinis QSFP+ tiesioginio prijungimo laidas, sukurtas didelio tankio tinklo aplinkoms. Jis užtikrina 100 Gbps dvipusį ryšį naudojant QSFP+ sąsajas ir yra skirtas trumpo ar vidutinio nuotolio jungtims tarp serverių, komutatorių ir kitos duomenų centrų įrangos. Laidas sujungia optinį perdavimą su integruotais siųstuvais-imtuvais, kad užtikrintų mažą delsą ir sumažintas energijos sąnaudas, palyginti su lygiaverčiais kelių juostų variniais mazgais.

Privalumai

Šis aktyvus optinis laidas siūlo didelį pralaidumą ir signalo vientisumą 10 m atstumu, tuo pačiu pašalindamas atskirų optinių siųstuvų-imtuvų ir pataisų laidų poreikį. Jo QSFP+ jungtis įgalina paprastą „prijunk ir naudok“ diegimą suderinamuose prievaduose, sumažina stelažų užgriozdinimą dėl plono, lankstaus laido profilio ir išskiria mažiau šilumos bei sunaudoja mažiau energijos, palyginti su keliomis varinėmis juostomis. Integruota optika supaprastina kabelių valdymą tankiose topologijose.

Tinka

• 100G jungtims tarp stelažo viršuje esančių komutatorių ir agreguojančiųjų komutatorių duomenų centruose
• Aukšto našumo serverio-komutatoriaus tarpusavio jungtims
• Jungtims komutatorių krūvose ir modulinėse korpusų sistemose
• Trumpo ar vidutinio atstumo stuburo-lapų architektūroms

Pagrindinės specifikacijos

• Jungties tipas: QSFP+ (aktyvus optinis)
• Duomenų sparta: 100 Gbps dvipusė
• Ilgis: 10 metrų
• Laido tipas: Aktyvus optinis laidas (AOC) su integruotais siųstuvais-imtuvais
• Delsa: žema, tinkama mažos delsos aplinkoms
• Formos faktorius: kompaktiškas, lankstus apvalkalas didelio tankio diegimams

Kaip naudoti

Įdiekite laidą įkišdami QSFP+ kištukus į atitinkamus QSFP+ prievadus tinklo įrangoje; integruota optika pašalina atskirų SFP/QSFP siųstuvų-imtuvų poreikį. Užtikrinkite, kad abu įrenginiai palaiko 100G veikimą ir kad prievado programinė įranga ar konfigūracija atitinka numatytą ryšio režimą. Nutieskite laidą vengdami aštrių lenkimų ir mechaninio įtempimo, pritvirtinkite, kad išvengtumėte judėjimo, ir patikrinkite ryšio būseną per įrenginio LED ar valdymo sąsajas po prijungimo.

Rekomendacijos

Naudokite šį 10 m aktyvų optinį QSFP+ laidą kontroliuojamose duomenų centrų aplinkose, kur reikalingas 100G pralaidumas, maža delsa ir kompaktiškas kabelių išdėstymas. Laikykitės gamintojo nurodyto minimalaus lenkimo spindulio, venkite skysčių ir per didelės šilumos poveikio bei prieš diegdami patikrinkite suderinamumą su įdiegtais QSFP+ prievadais ir komutatorių gamintojų sąveikos sąrašais.
